Назначение ОВЕН МВА8

Восьмиканальный универсальный измерительный модуль ввода для распределенных систем управления в сети RS-485.

Может использоваться в качестве модуля расширения входов для ОВЕН ПЛК или программируемых контроллеров других производителей.

Модуль ввода МВА8 работает в сети RS-485 при наличии в ней «мастера», при этом сам МВА8 не является «мастером» сети.

Модуль ввода выпускается в корпусе типа Д9 с креплением на DIN-рейку.

Основные функции модуля ввода

Восемь универсальных входов для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и других физических величин
Цифровая фильтрация и коррекция входных сигналов, масштабирование показаний датчиков с унифицированным выходным сигналом (активных датчиков)
Передача измеренных значений по интерфейсу RS-485
Поддержка распространенных протоколов Modbus (ASCII, RTU), DCON, ОВЕН
Бесплатная программа «КОНФИГУРАТОР МВА8»:
– конфигурирование прибора на ПК;
– регистрация текущих измерений.
Помехоустойчивость благодаря импульсному источнику питания 90…264 В частотой 47…63 Гц

Бесплатно в комплект поставки модуля ввода входят: OPC-сервер, драйвер для работы со SCADA-системой TRACE MODE, библиотеки WIN DLL.
Обращаем Ваше внимание на новую линейку модулей ввода/вывода Мх110

Обращаем Ваше внимание на модули линейки Мх110

Тип	Старая линейка	Линейка Мх110
Аналоговый ввод	МВА8	МВ110-224.8А МВ110-24(220).8АС МВ110-224.2А МВ110-224.2АС
Дискретный ввод	МДВВ	МВ110-224.16Д МВ110-224.16ДН МВ110-24(220).32ДН
Дискретный ввод\вывод	МДВВ	МК110-224.8Д.4Р МК110-224.8ДН.4Р
Дискретный вывод	МВУ8	МУ110-224.8К МУ110-224.8Р МУ110-224.16К МУ110-224.16Р МУ110-24(220).32Р
Аналоговый вывод	МВУ8	МУ110-224.8И МУ110-224.6У

Модули линейки Мх110 обладают расширенным функционалом и улучшенными техническими характеристиками по отношению к старой линейке (МВА8, МВУ8, МДВВ)

Программное обеспечение

Конфигуратор МВА8

Документация

Сертификат средств измерений МВА8 (Казахстан)

Сертификат средств измерений МВА8 (Беларусь)

Сертификат средств измерений МВА8 (Россия)

Декларация о соответствии на МВА8

Свидетельство о типовом одобрении на модули Мх110, МДВВ, МВ110, МВА8, МВУ8

Список параметров МВА8 v.5.4, v.6.2 (Список параметров МВА8 v.5.4, v.6.2)

Руководство по эксплуатации МВА8

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Питание

Напряжение питания	90…245 В переменного тока частотой 47…63 Гц
Потребляемая мощность	не более 6 ВА

Входы

Количество входов	8
Минимальное время опроса одного входа	0,3 с
Минимальное время опроса восьми входов	2 с
Напряжение источника питания активных датчиков	24±3 В постоянного тока
Максимальный ток нагрузки источника питания активных датчиков	180 мА
Входное сопротивление при измерении:
— напряжения	>100 кОм
— тока (внешний резистор)	100 Ом ± 0,1 %
Макс. напряжение перегрузки на входе	15 В

Интерфейс

Тип интерфейса	RS-485
Скорость передачи данных, кбит/с	2.4, 4.8, 9.6, 14.4, 19.2, 28.8, 38.4, 57.6, 115.2
Максимальная длина линии связи	1200 м
Протокол передачи данных	ОВЕН Modbus RTU Modbus ASCII DCON
Максимальное количество модулей в сети:
— для протокола ОВЕН при длине сетевого адреса 8 бит	32
— для протокола ОВЕН при длине сетевого адреса 11 бит	256
— для протокола Modbus	256

Процессор

Встроенный процессор	AТMega 128
Таймер	сторожевой

Гальваническая изоляция

Допустимое напряжение изоляции между входами и линией интерфейса

1500 В

Корпус

Тип корпуса	на DIN-рейку Д9
Габаритные размеры корпуса	157х86х58 мм
Степень защиты корпуса	IP20

Условия эксплуатации

Температура окружающего воздуха	+1…+50 °С
Атмосферное давление	86…106,7 кПа
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги)	не более 80 %

Характеристики измерительных датчиков

Тип датчика	Диапазон измерений	Предел основной приведенной погрешности
ТСМ (Cu50) W100=1,426	–50…+200 °С	0,25 %
ТСМ (50М) W100=1,428	–190…+200 °С	0,25 %
ТСП (Pt50) W100=1,385	–200…+750 °С	0,25 %
ТСП (50П) W100=1,391	–200…+750 °С	0,25 %
ТСМ (Cu100) W100=1,426	–50…+200 °С	0,25 %
ТСМ (100М) W100=1,428	–190…+200 °С	0,25 %
ТСП (Pt100) W100=1,385	–200…+750 °С	0,25 %
ТСП (100П) W100=1,391	–200…+750 °С	0,25 %
ТСН (Ni100) W100=1,617	–60…+180 °С	0,25 %
ТСМ (Cu500) W100=1,426	–50…+200 °С	0,25 %
ТСМ (500М) W100=1,428	–190…+200 °С	0,25 %
ТСП (Pt500) W100=1,385	–200…+650 °С	0,25 %
ТСП (500П) W100=1,391	–200…+650 °С	0,25 %
ТСН (Ni500) W100=1,617	–60…+180 °С	0,25 %
ТСМ (Cu1000) W100=1,426	–50…+200 °С	0,25 %
ТСМ (1000М) W100=1,428	–190…+200 °С	0,25 %
ТСП (Pt1000) W100=1,385	–200…+650 °С	0,25 %
ТСП (1000П) W100=1,391	–200…+650 °С	0,25 %
ТСН (Ni1000) W100=1,617	–60…+180 °С	0,25 %
ТХК (L)	–200…+800 °С	0,5 %
ТЖК (J)	–200…+1200 °С	0,5 %
ТНН (N)	–200…+1300 °С	0,5 %
ТХА (K)	–200…+1300 °С	0,5 %
ТПП (S)	0…+1750 °С	0,5 %
ТПП (R)	0…+1750 °С	0,5 %
ТПР (В)	+200…+1800 °С	0,5 %
ТВР (А-1)	0…+2500 °С	0,5 %
ТВР (А-2)	0…+1800 °С	0,5 %
ТВР (А-3)	0…+1600 °С	0,5 %
ТМК (Т)	–200…+400 °С	0,5 %
Сигналы тока 0…5 мА; 0…20 мА; 4…20 мА	0…100 %	0,25 %
Сигналы напряжения –50…+50 мВ; 0…1 В	0…100 %	0,25 %
Датчик положения задвижки:
– резистивный (до 900 Ом)	0…100 %	не устанавливается
– токовый 0(4)…20 мА	0…100 %	не устанавливается
– токовый 0…5 мА	0…100 %	не устанавливается

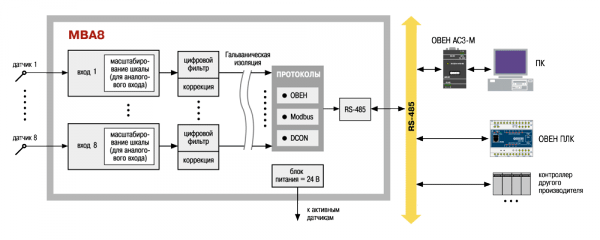

Функциональная схема модуля ввода МВА8

Интерфейс RS-485

В модуле ввода МВА8 установлен модуль интерфейса RS-485, позволяющий:

конфигурировать прибор на ПК (программа-конфигуратор предоставляется бесплатно);
передавать в сеть текущие значения измеренных величин, а также любых программируемых параметров.

МВА8 может работать в сети только при наличии в ней «мастера». «Мастером» сети RS-485 может быть персональный компьютер или программируемый контроллер, например ОВЕН ПЛК.

Подключение МВА8 к ПК производится через адаптер ОВЕН АС3-М или АС4.

Поддержка протоколов ОВЕН, Modbus, DCON

Для сетевого обмена с МВА8 пользователь может выбрать один из четырех протоколов: ОВЕН, Modbus RTU, Modbus ASCII или DCON. Конфигурирование модуля ввода МВА8 осуществляется по протоколу ОВЕН.

Поддержка распространенных протоколов Modbus и DCON позволяет МВА8 работать в одной сети с контроллерами и модулями как фирмы ОВЕН, так и других производителей.

Интеграция в АСУ ТП

При интеграции модуля ввода МВА8 в АСУ ТП в качестве программного обеспечения можно использовать SCADA-систему Owen Process Manager или какую-либо другую программу.

Компания ОВЕН бесплатно предоставляет для МВА8:

драйвер для Trace Mode;
сервер для подключения прибора к любой SCADA-системе или другой программе, поддерживающей -технологию;
библиотеки DLL для быстрого написания драйверов.

Универсальные входы

Модуль ввода оснащен восемью универсальными входами, к которым в произвольной комбинации могут быть подключены любые из следующих первичных преобразователей (датчиков):

термопреобразователи сопротивления медные и платиновые ТСМ/ТСП 50, 100, 500, 1000 Ом, никелевые ТСН 100, 500, 1000 Ом;
термопары ТХК(L), ТХА(K), ТНН(N), ТЖК(J), ТПП(R), ТПП(S), ТПР(B), ТВР(A-1), ТВР(A-2), ТВР(A-3), ТМК(T);
активные датчики с унифицированным выходным сигналом тока 0…5 мА, 0(4)…20 мА или напряжения –50…+50 мВ, 0… 1 В;
элементы и устройства, имеющие «сухой» контакт (к каждому входу можно подключить два таких устройства);

а также датчики положения задвижек с резистивным или токовым выходом

Цифровые фильтры

Модуль ввода имеет восемь цифровых фильтров, работающих независимо друг от друга и предназначенных для подавления внешних помех. Параметры цифровых фильтров задаются при программировании модуля.

Блок питания

Модуль ввода оснащен импульсным блоком питания (БП). В состав БП входит дополнительный источник постоянного тока, гальванически изолированный от остальных элементов схемы и предназначенный для питания активных датчиков.

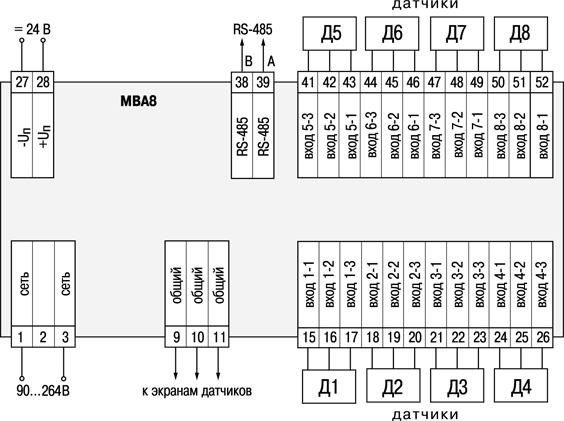

Общая схема подключения МВА8

Схемы подключения измерительных датчиков к универсальным входам


Термопреобразователь сопротивления ТСМ/ТСП	Термопара

Датчик с унифицированным выходным сигналом тока

Схемы подключения измерительных датчиков к универсальным входам


Датчик с унифицированным выходным сигналом напряжения	Устройство с «сухим» контактом

Комплектность поставки МВА8

Прибор МВА8
Компакт-диск с ПО
Паспорт и руководство по эксплуатации
Гарантийный талон
