Провода и кабели термопарные и термокомпенсационные

Гибкие высокотемпературные термопарные и термокомпенсационные кабели для подключения термоэлектрических преобразователей  состоят из двух термоэлектродных многопроволочных жил с изоляцией из высокотемпературного материала, могут иметь экран из медной или нержавеющей проволоки, оболочку из высокотемпературного материала. Цвет кабеля и цвета изоляции жил соответствуют международным стандартам для соответствующего типа термопары.

Максимальная погрешность в рабочем диапазоне температур 2,2°С.

Термокомпенсационные кабели

Наименование	S-FEP-TCB-SIL-2*0.2	K-PVC-TCB-PVC-2*0,2	K-FB-FB-SSB-2*0,5 (аналог СФКЭ ХА(К))	K-FEP-TCB-SIL-2*0,2
Внешний вид
Тип	S	K	K	K
Материал электродов	медь/медь-никель	хромель-алюмель	хромель-алюмель	хромель-алюмель
Сечение жил, мм2	2х0,2	2х0,2	2х0,5	2х0,2
Конструкция жилы	7/0,2 мм (7 проволок диаметром 0,2 мм)	19/0,12 мм (19 проволок диаметром 0,12 мм)	7/0,3 мм (7 проволок диаметром 0,3 мм)	19/0,12 мм (19 проволок диаметром 0,12 мм)
Диаметр проводящей жилы, мм	0,5	0,5	0,8	0,5
Материал изоляции жил	фторопласт (FEP)	ПВХ (PVC)	асбостеклонить	фторопласт (FEP)
Толщина изоляции, мм	0,22	0,38	0,22	0,22
Диаметр жилы с изоляцией, мм	1,0	1,2	1,3	1,0
Цвета жил	(+) оранжевый, (-) белый	(+) зелёный, (-) белый	(+) зелёный, (-) белый	(+) зелёный, (-) белый
Экран	оплётка из медной проволоки толщиной 0,25 мм	оплётка из медной проволоки толщиной 0,25 мм	оплётка из нержавеющей проволоки толщиной 0,25 мм	оплётка из медной проволоки толщиной 0,25 мм
Материал оболочки	силиконовая резина	ПВХ (PVC)	асбостеклонить	силиконовая резина
Толщина оболочки, мм	0,75	0,5		0,75
Внешний диаметр кабеля, мм	3,85	2,7х4,1	3,3х2,3	3,85
Цвет оболочки	оранжевый	зелёный	серый	зелёный
Макс. рабочая температура, °С	200	105	400	200
Макс. погрешность, °С	±2,2	±2,2	±2,2 (до 200°С)	±2,2

Термопарные кабели

Наименование	ПТН ХК 2х0.5 2х0.7	ПТН ХА 2х0.5 2х0.7	К-HFB-HFB-30 2х0,25	К-HFB-HFB-24 2х0,5	К-HFB-HFB-SSB-24 2х0,5	К-СFB-СFB-24 2х0,5	КХ-CFB-CFB-16 2х1.1	KTK 012 2х1.2

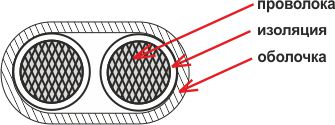

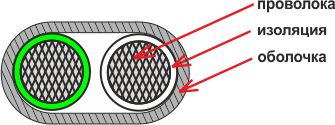

Внешний вид
Тип	L	K				K	K	K
Материал термоэлектродов	хромель-копель	хромель-алюмель	хромель-алюмель					хромель-алюмель
Диаметр термоэлектродов, мм	0,5 0.7	0,5 0.7	0,25	0,5	0,5	0,5	1.1	1.2
Материал изоляции проволок	асбостеклонить					стеклокерамическая нить		керамическая буса
Материал оболочки	асбостеклонить				сталь нержавеющая (оплетка)	стеклокерамическая нить		керамическая буса
Цвет оболочки	белый	белый	зеленый	зеленый	металлический	белый	белый	белый
Цвет изоляции	белый	белый	зеленый, белый	зеленый, белый	зеленый, белый	белый	белый	белый
Максимальная температура, оС	+600	+600	+600	+600	+400	+800 +1000 (кратковременно)		+1000
