СНЯТ С ПРОИЗВОДСТВА

Назначение прибора ОВЕН МВУ8

Восьмиканальный модуль управления исполнительными механизмами для распределенных систем в сети RS-485 (протоколы ОВЕН, Modbus, DCON).

Модуль может использоваться:

в качестве удаленного блока выходных устройств для SCADA-системы или программируемых контроллеров (ОВЕН ПЛК или др.);
для интеллектуального управления исполнительными механизмами.

МВУ8 работает в сети RS-485 при наличии в ней «мастера», при этом сам МВУ8 не является «мастером» сети.

Модуль выпускается в корпусе типа Д9 для крепления на DIN-рейку.

Основные функции ОВЕН МВУ8

До 8 каналов управления различными исполнительными механизмами (ИМ):
– 2-х позиционными (ТЭНы, двигатели, клапаны);
– 3-х позиционными (задвижки, краны), как с датчиком положения, так и без него;
– ИМ с аналоговым управлением
8 встроенных выходных элементов с возможностью расширения до 16 путем подключения 8-канального модуля дискретных выходных элементов ОВЕН МР1
Непосредственное управление им по сигналу SCADA-системы или программируемого контроллера (ШИМ с высокой точностью, ON/OFF)
Возможность интеллектуального управления исполнительными механизмами:
– генерация управляющего ШИМ-сигнала заданной скважности (или аналогового сигнала) по расчетной мощности, полученной из сети RS-485 от ПИД-регулятора или его модели в SCADA-системе;
– управление сложными системами ИМ, например системой «нагреватель – холодильник», группой ТЭНов, системами дискретной сигнализации и т.п.;
– контроль нахождения в заданных пределах значения физической величины, поступающей из сети RS-485;
– автоматический перевод ИМ в аварийный режим работы при нарушении сетевого обмена
Поддержка распространенных протоколов Modbus (ASCII, RTU), DCON, ОВЕН
Бесплатная программа «КОНФИГУРАТОР МВУ8»:
– конфигурирование прибора на ПК;
– регистрация состояния выходных элементов (скважности ШИМ или выходного тока/напряжения)
Помехоустойчивость благодаря импульсному источнику питания 90…264 В частотой 47…63 Гц

В комплект поставки прибора бесплатно входит: OPC-сервер, драйвер для работы со SCADA-системой TRACE MODE, библиотеки WIN DLL.

Обращаем Ваше внимание на модули линейки Мх110

Тип	Старая линейка	Линейка Мх110
Аналоговый ввод	МВА8	МВ110-224.8А МВ110-24(220).8АС МВ110-224.2А МВ110-224.2АС
Дискретный ввод	МДВВ	МВ110-224.16Д МВ110-224.16ДН МВ110-24(220).32ДН
Дискретный ввод\вывод	МДВВ	МК110-224.8Д.4Р МК110-224.8ДН.4Р
Дискретный вывод	МВУ8	МУ110-224.8К МУ110-224.8Р МУ110-224.16К МУ110-224.16Р МУ110-24(220).32Р
Аналоговый вывод	МВУ8	МУ110-224.8И МУ110-224.6У

Программное обеспечение

Конфигуратор МВУ8

Документация

Декларация о соответствии на МВУ8

Свидетельство о типовом одобрении на модули Мх110, МДВВ, МВ110, МВА8, МВУ8

Руководство по эксплуатации МВУ8

Список параметров МВУ8 (Список параметров МВУ8)

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Технические характеристики

Напряжение питания	90…264 В перем. тока частотой 47…63 Гц
Потребляемая мощность	не более 12 ВА
Количество выходов	8
Тип интерфейса	RS-485
Скорость передачи данных, кбит/с	2.4, 4.8, 9.6, 14.4, 19.2, 28.8, 38.4, 57.6, 115.2
Максимальная длина линии связи	1200 м
Протоколы передачи данных	ОВЕН Modbus ASCII Modbus RTU DCON
Максимальное количество модулей в сети:
— для протокола ОВЕН при длине сетевого адреса 8 бит	32
— для протокола ОВЕН при длине сетевого адреса 11 бит	256
— для протокола Modbus	256
Тип корпуса	на DIN-рейку Д9
Габаритные размеры корпуса	157х86х58 мм
Степень защиты корпуса	IP20

Характеристики выходных элементов

Обозн.	Тип выходного элемента	Электрические характеристики
Р	электромагнитное реле	4 А при 220 В 50 Гц (cos>0,4)
К	транзисторная оптопара структуры n–p–n-типа	400 мА при 60 В
С	симисторная оптопара для управления однофазной нагрузкой	50 мА при 250 В (пост. откр. симистор) или 1 А (симистор вкл. с частотой не более 100 Гц и tимп.=5 мс
И	цифроаналоговый преобразователь «параметр–ток» 4…20 мА	сопротивление нагрузки 0…900 Ом
У	цифроаналоговый преобразователь «параметр–напряжение» 0…10 В	сопротивление нагрузки не менее 2 кОм
Т	выход для управления твердотельным реле	выходное напряжение 4…6 В макс. выходной ток 50 мА

Условия эксплуатации

Температура окружающего воздуха	+1…+50 °С
Атмосферное давление	86…106,7 кПа
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги)	не более 80 %

Модификации ОВЕН МВУ8

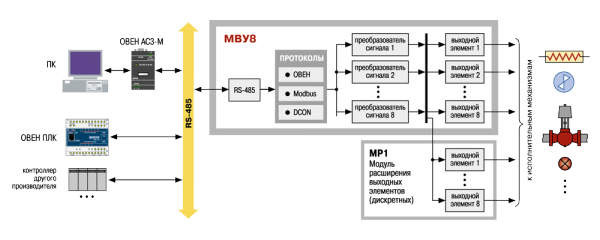

Функциональная схема МВУ8

Интерфейс RS-485

В МВУ8 установлен модуль интерфейса RS-485, позволяющий:

конфигурировать прибор на ПК (программа-конфигуратор представляется бесплатно);
получать из сети сигналы состояния дискретных выходов и скважность ШИМ (при непосредственном управлении выходами МВУ8 и МР1), текущие значения выходной мощности регуляторов и измеренных величин, а также любых программируемых параметров;
регистрировать состояние выходных элементов прибора.

МВУ8 может работать в сети только при наличии в ней «мастера». «Мастером» сети RS-485 может быть персональный компьютер, программируемый контроллер, например ОВЕН ПЛК и др.

Подключение МВУ8 к ПК производится через адаптер ОВЕН АС3-М или АС4.

Поддержка протоколов ОВЕН, Modbus, DCON

Для сетевого обмена с МВУ8 пользователь может выбрать один из четырех протоколов: ОВЕН, Modbus RTU, Modbus ASCII или DCON. Конфигурирование МВУ8 осуществляется по протоколу ОВЕН.

Поддержка распространенных протоколов Modbus и DCON позволяет МВУ8 работать в одной сети с контроллерами и модулями как фирмы ОВЕН, так и других производителей.

Интеграция в АСУ ТП

При интеграции МВУ8 в АСУ ТП в качестве программного обеспечения можно использовать SCADA-систему Owen Process Manager или какую-либо другую программу.

Компания ОВЕН бесплатно предоставляет для МВУ8:

драйвер для Trace Mode;
сервер для подключения прибора к любой SCADA-системе или другой программе, поддерживающей -технологию;
библиотеки DLL для быстрого написания драйверов.

Непосредственное управление исполнительными механизмами (ИМ) от SCADA-системы или программируемого контроллера

В МВУ8 предусмотрена возможность непосредственно управлять выходными элементами (ВЭ) и подключенными к ним исполнительными механизмами через сеть RS-485. Благодаря этому МВУ8 легко используется любой SCADA-системой или программируемым контроллером (например, ОВЕН ПЛК) в качестве модуля выходов.

Возможно прямое управление выходными элементами как самого МВУ8, так и подключенного к нему модуля расширения МР1.

Прямое управление ВЭ позволяет:

включать/выключать дискретный ВЭ (реле, оптотранзистор, оптосимистор);
задать выходной ток/напряжение для аналогового ВЭ (ЦАП);
задать скважность и период ШИМ для дискретного ВЭ.

При этом ШИМ генерируется прибором с высокой точностью, которую нельзя обеспечить при передаче команд включения и отключения ВЭ через низкоскоростную сеть RS-485.

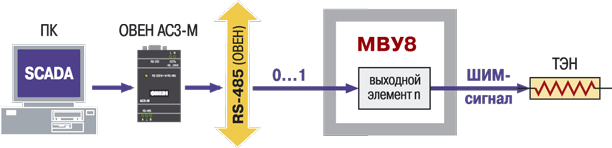

Пример непосредственного управления исполнительным механизмом по сигналу SCADA-системы

Пример непосредственного управления исполнительным механизмом по сигналу контроллера ОВЕН ПЛК

Интеллектуальное управление различными исполнительными механизмами (ИМ)

(возможно только при использовании протокола ОВЕН)

МВУ8 – интеллектуальный модуль вывода, который по сигналу от регулятора из сети RS-485 позволяет управлять различными исполнительными механизмами:

2-х позиционным ИМ (ТЭНом, клапаном, электродвигателем). Для управления генерируется ШИМ-сигнал с высокой точностью или сигнал ON/OFF;
3-х позиционным ИМ (задвижкой, жалюзи) с датчиком положения. Датчик положения подключают к свободному входу любого из устройств, работающих совместно с МВУ8 в одной сети, и значения, измеряемые датчиком, передаются в прибор;
3-х позиционным ИМ (задвижкой, жалюзи) без датчика положения. В этом случае необходимо задать время работы ИМ и его начальное положение, и прибор самостоятельно будет вычислять текущее положение в любой момент времени;
ИМ с аналоговым управлением. Для управления прибор генерирует сигнал тока 4…20 мА или напряжения 0…10 В;
сложной системой ИМ, например системой из двух ТЭНов, «нагреватель – холодильник» или комбинированной (см. пример).

МВУ8 может также контролировать диапазон нахождения величины, измеренной другими приборами в сети RS-485 (например, модулем ОВЕН МВА8). Это позволяет использовать МВУ8 в системах сигнализации, в том числе дискретной.

В случае аварии системы управления прибор переводит подключенные ИМ в безопасный режим, заданный заранее.

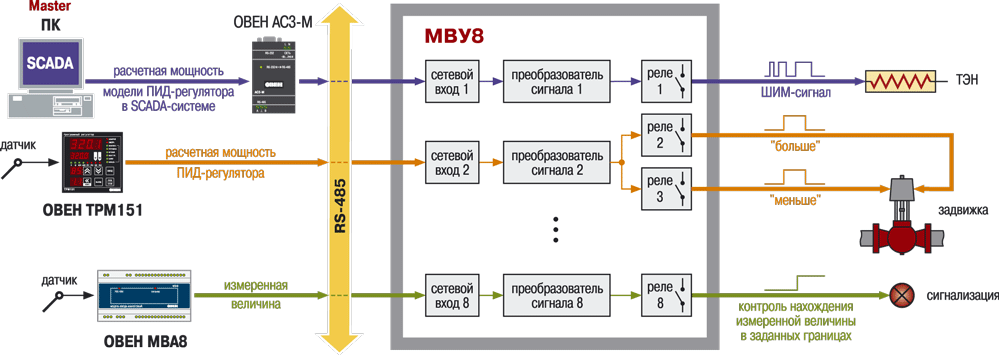

Пример интеллектуального управления комбинированной системой исполнительных механизмов:

Пример непосредственного управления исполнительным механизмом по сигналу контроллера ОВЕН ПЛК

Выходные элементы МВУ8

В приборе по желанию заказчика могут быть установлены в различных комбинацях следующие выходные элементы:

э/м реле 4 А 220 В;
транзисторные оптопары структуры n–p–n-типа 400 мА 60 В;
симисторные оптопары 50 мА 250 В;
ЦАП «параметр–ток 4…20 мА»;
ЦАП «параметр–напряжение 0…10 В»;
для управления твердотельным реле 4…6 В 50 мА.

Модуль ОВЕН МР1 – расширение выходных элементов МВУ8

Количество выходных элементов МВУ8 может быть расширено до 16 путем подключения восьмиканального модуля дискретных выходных элементов ОВЕН МР1. Модуль МР1 подключается к МВУ8 напрямую, управляется от МВУ8 и не требует никакого самостоятельного конфигурирования и настройки.

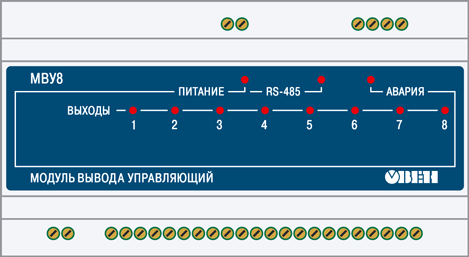

Элементы индикации ОВЕН МВУ8

Показания светодиодных индикаторов

«ВЫХОДЫ 1…8»	Отображают состояние выходных элементов: – светятся при включении дискретного ВЭ; – мигают при включении аналогового ВЭ.
«RS-485»	Мигает при приеме данных из сети RS-485.
«ПИТАНИЕ»	Светится при подаче питания на прибор.
«АВАРИЯ»	Светится, если хотя бы один из каналов управления перешел в аварийное состояние.

Общая схема подключения прибора ОВЕН МВУ8

Общая схема подключения прибора

Схемы подключения выходных элементов


Выходной элемент типа Р (э/м реле)	Выходной элемент типа К (транзисторная оптопара)

Выходной элемент типа С (симисторная оптопара)	Выходной элемент типа Т (для управления твердотельным реле)

Выходной элемент типа И (ЦАП 4…20 мА)	Выходной элемент типа У (ЦАП 0…10 В)
