СНЯТ С ПРОИЗВОДСТВА

Линейка устройств плавного пуска УПП2 обеспечивают управление пуском и остановкой электродвигателя мощностью до 110 кВт в режиме плавного нарастания напряжения и разработаны для использования с внешним устройством защиты электродвигателя.

Особенности и преимущества линейки УПП2:

Легкая установка на DIN-рейку устройств до 30 кВт.
Встроенный байпас.
2- или 3-проводное управление запуском/остановом.
Отличный ресурс по запускам (до 4xI_ном в течение 20 секунд при тяжелом режиме работы).
Совместимость с системами электропитания с соединением по схеме «треугольника» и заземлением.

Основные параметры

Параметр	Значение
Пусковой крутящий момент	0…75 % М_ном
Время разгона	2…20 сек
Время торможения	2…20 сек
Управляющее напряжение	110…240 В (2-проводное управление) и 380…440 В (3-проводное управление) переменного тока
Сетевое напряжение	200…440 В
Степень защиты	IP20 (до 30 кВт), IP00 (30…110 кВт)
Тиристорное управление по двум фазам
Параметрирование при помощи трех поворотных переключателей

Модификации УПП2 и их характеристики

Модификация	Мощность, кВт	Номинальный ток, А
Модификация	Мощность, кВт	Нормальный режим	Тяжелый режим
УПП2-7К5-В	7,5	18	16
УПП2-15К-В	15	34	31
УПП2-18К-В	18	42	37
УПП2-22К-В	22	48	46
УПП2-30К-В	30	60	48
УПП2-37К-В	37	75	67
УПП2-45К-В	45	85	72
УПП2-55К-В	55	100	92
УПП2-75К-В	75	140	116
УПП2-90К-В	90	170	138
УПП2-110К-В	110	200	160

Тяжелый режим подразумевает перегрузку 400 % I_ном более 6 секунд.

Диаграмма работы УПП2

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Общие технические характеристики

Параметр	Значение
Питающая сеть, В	3 × 200…440 В АС (+ 10 % / -15 %)
Частота электропитания, Гц	45…66
Управляющее напряжение	110…240 В (2-проводное подключение) 380…440 В (3-проводное подключение)
Входные управляющие клеммы
Клемма пуска N1	Нормально-разомкнутая, макс. 300 В АС
Клемма останова N2	Нормально-замкнутая, макс. 300 В АС
Выходные реле
Линейный контактор (клеммы 13 и 14)	Нормально-разомкнутые, 6 А, 30 В DC, активная нагрузка / 2 А, 400 В AC
Степень защиты	IP20 – до 30 кВт, IP00 – 30…110 кВт
Условия эксплуатации
Диапазон рабочих температур	-10…+ 60°С
Относительная влажность	5…95 %
Вибрации	0,7g

По ЭМС соответствует нормам, класс А по ГОСТ Р 51318.22

Модификации УПП2 и их характеристики

Модификация	Мощность, кВт	Номинальный ток, А		Допустимая кратность пускового тока, %	Время между запусками, с
Модификация	Мощность, кВт	Нормальный режим	Тяжелый режим	Допустимая кратность пускового тока, %	Время между запусками, с
УПП2-7К5-В	7,5	18	16	400	354
УПП2-15К-В	15	34	31
УПП2-18К-В	18	42	37
УПП2-22К-В	22	48	46
УПП2-30К-В	30	60	48
УПП2-37К-В	37	75	67		594
УПП2-45К-В	45	85	72
УПП2-55К-В	55	100	92
УПП2-75К-В	75	140	116
УПП2-90К-В	90	170	138
УПП2-110К-В	110	200	160

Тяжелый режим подразумевает перегрузку 400 % I_ном более 6 секунд.

Массогабаритные характеристики

Модификация	Размеры, мм (В×Ш×Г)	Габаритные размеры	Масса, кг
УПП2-7К5-В УПП2-15К-В УПП2-18К-В УПП2-22К-В УПП2-30К-В	203×98×163		2
УПП2-37К-В УПП2-45К-В УПП2-55К-В	215×145×191		4,3
УПП2-75К-В УПП2-90К-В УПП2-110К-В	240×145×191		6,1

ОВЕН УПП2 позволяет задать 3 параметра: время разгона, время замедления и пусковой момент. Выбор производится с помощью трех поворотных переключателей.

Пусковой момент (30…75 %, начальное значение 50 %) определяет пусковой крутящий момент при подаче команды ПУСК.

Время разгона (2…20 с, начальное значение 10 с) определяет время, отведенное для постепенного нарастания напряжения до достижения значения напряжения в электросети. Настраивается для оптимизации ускорения вращения электродвигателя и / или пускового тока. Короткое время, отведенное для плавного нарастания напряжения, приводит к более быстрому ускорению вращения и более высоким пусковым токам. Более длинные интервалы времени, отведенного для нарастания напряжения, приводят к более медленному ускорению и более низким пусковым токам.

Время замедления (2…20 с, начальное значение 0 с) устанавливает длительность постепенного снижения напряжения при плавной остановке электродвигателя. Функция плавной остановки увеличивает время замедления электродвигателя путем постепенного снижения напряжения, подаваемого на электродвигатель, когда подана команда на его остановку.

Индикация

Прибор имеет два индикатора: Ready (Готово) и Run (Работа).

Описание состояний индикаторов

Светодиод	Выключен	Включен	Мигает
Ready (Готово)	Отсутствует управляющее электропитание	Готово	Устройство отключено
Run (Работа)	Двигатель не работает	Двигатель работает на полной скорости	Запуск или останов двигателя

Прибор
Руководство по эксплуатации
Паспорт и гарантийный талон


	Двухпроводное управление

Устройство плавного пуска ОВЕН УПП2 установлено с автоматическим размыкателем цепи, контроллером перегрузки и линейным контактором	Трехпроводное управление

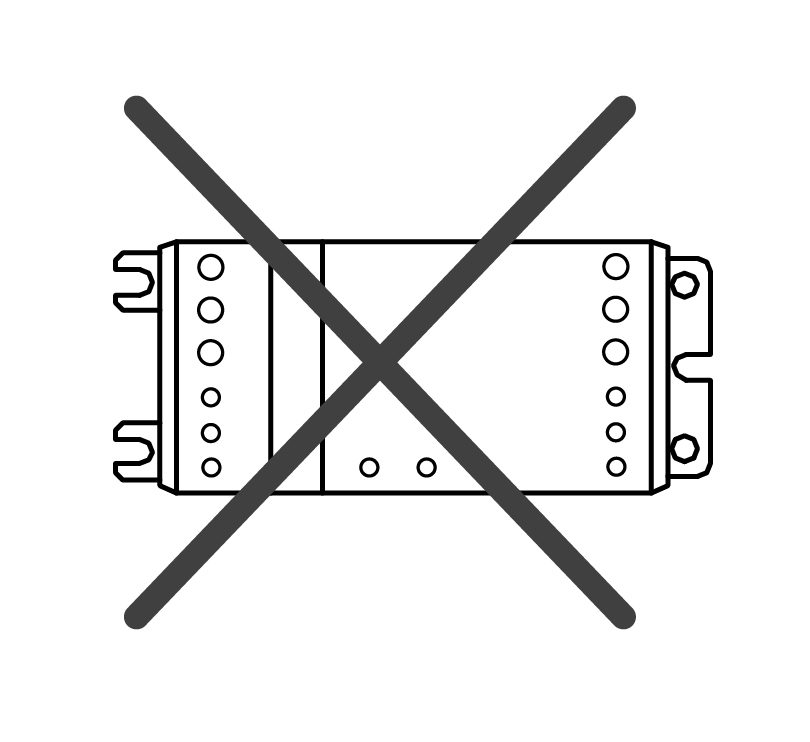

	При монтаже в горизонтальном положении допустимый ток нагрузки не более 50% от номинального

Расстояние между УПП2 при монтаже в шкафу	Допускается монтаж вплотную

Для моделей мощностью до 30 кВт возможен монтаж на стандартную DIN-рейку (30 мм). Для моделей 37…110 кВт возможен только монтаж на опорах.

Подбор УПП производится по току и типу применения. Номинальные токи УПП приведены в табл.1, справочная информация о режимах работы УПП в зависимости от применения приведена в табл. 2.

Таблица 1. Номинальные токи УПП2

Модификация	Мощность, кВт	Номинальный ток, А		Допустимая кратность пускового тока, %	Время между запусками, с
Модификация	Мощность, кВт	Нормальный режим	Тяжелый режим	Допустимая кратность пускового тока, %	Время между запусками, с
УПП2-7К5-В	7,5	18	16	400	354
УПП2-15К-В	15	34	31
УПП2-18К-В	18	42	37
УПП2-22К-В	22	48	46
УПП2-30К-В	30	60	48
УПП2-37К-В	37	75	67		594
УПП2-45К-В	45	85	72
УПП2-55К-В	55	100	92
УПП2-75К-В	75	140	116
УПП2-90К-В	90	170	138
УПП2-110К-В	110	200	160

Тяжелый режим подразумевает перегрузку 400% I_ном более 6 секунд.

Таблица 2. Режимы работы УПП2 в зависимости от применения

Тип механизма	Режим (нормальный/тяжелый)
Вентилятор центробежный	Нормальный
Вентилятор высокого давления	Тяжелый
Дробилка
Компрессор
Компрессор винтовой (без нагрузки)	Нормальный
Конвейер ленточный (незагруженный)	Нормальный
Конвейер ленточный (загруженный)	Тяжелый
Конвейер вертикальный
Лебедка
Миксер высокоскоростной
Миксер низкоскоростной	Нормальный
Мешалка для жидкостей
Насос центробежный
Насос погружной	Тяжелый
Пилорама
Пресс
Сепаратор
Станок сверлильный, токарный	Нормальный
Строгальная машина	Нормальный
Шнек	Тяжелый
