ПМ210 сетевой шлюз для доступа к сервису OwenCloud RS-485 ↔ GPRS

Цена: по запросу * Обращаем Ваше внимание на то, что данный интернет-сайт носит исключительно информационный характер и ни при каких условиях информационные материалы и цены, размещенные на сайте, не являются публичной офертой, определяемой положениями Статей 435 и 437 Гражданского кодекса РФ.

запросить

На печать

запросить

Описание
Технические характеристики

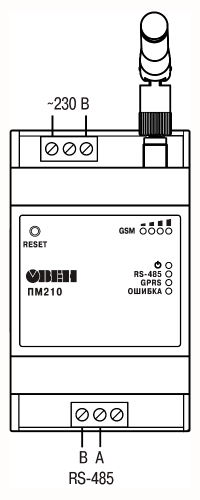

Схемы подключения

Сетевые шлюзы ПМ210, ПЕ210, ПВ210 предназначены для подключения приборов ОВЕН или оборудования стороннего производителя, имеющих интерфейс RS-485 (протокол Modbus) к облачному сервису OwenCloud через один из интерфейсов:

ПМ210 – GSM (2G);
ПМ210 – LTE (4G);
ПЕ210 – Ethernet;
ПВ210 – Wi-Fi.

Для подключения к облачному сервису OwenCloud достаточно:

для ПМ210 – установить сим-карту;
для ПЕ210 – установить статический IP или выбрать DHCP;
для ПВ210 – указать точку доступа и установить статический IP или выбрать DHCP.

Чертежи, схемы, модели

Условные графические обозначения (УГО)

УГО ЕСКД ПМ210-4G

УГО СПДС ПМ210-4G

УГО ЕСКД ПМ210

УГО СПДС ПМ210

Габаритный чертеж

2D Модель ПМ210-4G

2D Модель ПМ210

Документация

Руководство по эксплуатации ПМ210 v1.25 pdf 5.76 MB web

Модификации

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Наименование	ПМ210

Тип подключения к сервису OwenCloud	GPRS (2G)	LTE (4G)
Питание
Напряжение питания	Пх210-230, ПМ210-230.4G: ~85…264 В (номинальное ~230 В при 50 Гц) Пх210-24: =10…48 В (номинальное =24 В)
Потребляемая мощность	В режиме установки GSM-соединения ПМ210-230, ПМ210-230.4G: 10 ВА ПМ210-24: 6 Вт В режиме передачи данных: ПМ210-230, ПМ210-230.4G: 5 ВА ПМ210-24: 4 Вт
Гальваническая изоляция по питанию	Пх210-230: 2830 В, переменный ток (ГОСТ IEC 61131-2) Пх210-24: 1770 В, переменный ток (ГОСТ IEC 61131-2)
Гальваническая изоляция интерфейса	нет
Интерфейсы для подключения сетевых шлюзов к сервису OwenCloud
Интерфейс	GSM	GSM/LTE
Тип стандарта сотовой связи	2G	2G/4G
Диапазон рабочих частот	GSM850, EGSM900, DCS1800, PCS1900	FDD B1, FDD B3, FDD B5, FDD B7, FDD B8, FDD B20
Поддерживаемые протоколы	TCP, DNS
Тип идентификационного модуля абонента (количество)	SIM/USIM* (1 шт.)
Стандарт	Micro SIM
Тип антенны	внешняя, разъем прибора SMA-F
Интерфейс для подключения приборов к шлюзу
Интерфейс	RS-485
Поддерживаемые протоколы	Modbus RTU, Modbus ASCII, ОВЕН**
Скорость передачи данных	От 1200 до 115200 бит/с
Настройка сетевых шлюзов
	SMS
Условия эксплуатации
Температура окружающего воздуха	-40…+55 °С
Относительная влажность воздуха	не более 80 % (при +25 °С без конденсации влаги)
Атмосферное давление	84…106,7 кПа
Общие сведения
Габаритные размеры	55×100×58 мм (без антенны)
Степень защиты корпуса	IP20
Средний срок службы	10 лет
Масса, не более	0,15 кг
ПРИМЕЧАНИЕ * Для ПМ210-230.4G не допускается применение SIM-карт старого образца без поддержки 4G-интернета (выпуск до 2011 года). ** По протоколу ОВЕН можно подключиться только к тем устройствам, которые есть в библиотеке (см. руководство пользователя OwenCloud).
