MASTERSCADA-VENT 250 SCADA и SoftLogic система ОВЕН
Цена:по запросу*
Обращаем Ваше внимание на то, что данный интернет-сайт носит исключительно информационный характер и ни при каких условиях информационные материалы и цены, размещенные на сайте, не являются публичной офертой, определяемой положениями Статей 435 и 437 Гражданского кодекса РФ.
Цена:по запросу*
Обращаем Ваше внимание на то, что данный интернет-сайт носит исключительно информационный характер и ни при каких условиях информационные материалы и цены, размещенные на сайте, не являются публичной офертой, определяемой положениями Статей 435 и 437 Гражданского кодекса РФ.
MasterSCADA – одна из ведущих российских SCADA- и SoftLogic-систем для АСУТП и MES. Идеально подходит для задач учета и диспетчеризации объектов промышленности, ЖКХ и зданий. Использование SoftLogic-системы позволяет осуществлять как автоматизацию, так и диспетчеризацию процессов.
Разновидность сетевой «Исполнительной системы», предназначенной для архивирования данных в одну из поддерживаемых СУБД (MS SQL, Oracle, Firebird и др.).
Кроме того, в MAS включена опция HDA-client – то есть MAS может опрашивать OPC HDA серверы (OPC с поддержкой чтения архивов).
Архивные серверы двух типов: MAS-NET и MAS-NET PRO.
Необходимая версия выбирается по количеству внешних точек и поддерживаемым функциям.
Сводная таблица по исполнительным модулям и опциям
Клиенты и интернет-клиенты для доступа к SCADA-системе.
Соответствует выбранной версии «Исполнительной системы» или «Архивного сервера» с учетом количества удаленных подключений.
Дополнительные опции
Для баз данных, для коммуникации, для связи с 1С.
Соответствует выбранной версии «Исполнительной системы» или «Архивного сервера».
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Исполнительный модуль MSRT-NET
Исполнительный модуль MSRT-NET (базовая версия) выполняет следующие основные функции:
Работа с OPC DA–серверами в качестве OPC-клиента (чтение и управление).
Обработка полученных данных – функции преобразования, математические и логические операции.
Визуализация на мнемосхемах.
Выполнение действий по событиям.
Встроенный генератор отчетов на неограниченное число шаблонов.
Журнал событий.
Ведение файлового архива с возможностью вывода ретроспективы на графики. Построение графиков зависимости параметра от времени, параметра от параметра. Режим просмотра графиков, совмещенный с журналом событий, возможность навигации по графикам как по времени, так и по событиям.
Экспорт архивов в mdb-файлы (для MS Access и др.).
Возможность использования ActiveX сторонних разработчиков, анимации на мнемосхемах.
Обмен данными в рамках одноранговой локальной сети с другими экземплярами MSRT-NET. Позволяет строить клиент-серверную структуру системы. При построении клиент-серверной архитектуры системы необходимо приобретение исполнительных систем MSRT-NET на каждое из рабочих мест в проекте, т.е. если в проекте используются 3 рабочих места, необходимы 3 лицензии MSRT-NET.
Возможно построение клиент-серверной системы через Internet – для этого требуется организация виртуальной локальной сети (VPN). Дополнительные опции не требуются, решение в компетенции системного администратора предприятия.
Для связи с нижним уровнем можно использовать OPC-серверы или контроллеры под управлением MasterPLC.
Пример выбора системы: Сетевая система на 3 000 точек ввода-вывода с возможностью работы с внешними базами данных и отправкой e-mail сообщений – MSRT-U-NET PRO.

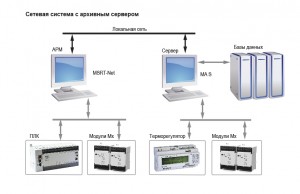

Архивный модуль MAS
Архивный модуль MAS (MSRT Archive Server) поддерживает все функции исполнительного модуля MSRT-NET и, кроме того, позволяет обмениваться данными и вести собственные архивы в SQL-совместимой базе данных с обеспечением доступа к архивным данным других клиентов сетевого проекта MasterSCADA.
MasterSCADA может работать с базами данных в трех режимах:
Архивирование данных и сообщений – в этом случае архивация идет в базу данных вместо файлового архива. При архивации в базу данных значительно ускоряется получение данных (построение трендов, отчетов) особенно за большие интервалы времени – за счет использования слоев данных.
Экспорт данных – передача данных для получения сторонними программами.
Хранимые процедуры – получение и передача данных для создания обмена со сторонними программами.
Поддержка режимов баз данных при работе с MasterSCADA:
База данных
Архив данных и сообщений
Экспорт данных
Хранимые процедуры
MS SQL
+
+
+
Oracle
+
+
+
Firebird
+
+
Interbase
+
MySQL
+
+
Sybase
+
Исполнительный модуль MAS лицензируется по числу внешних точек ввода-вывода и количеству архивируемых параметров. Число внутренних точек не ограничено.
Пример выбора системы: Требуется архивный сервер на 100 точек ввода-вывода и 200 точек архива – MAS500.
Архивный модуль MAS PRO
Архивный модуль MAS PRO (MasterSCADA Archive Server PRO) поддерживает все функции исполнительного модуля MSRT-NET PRO и, кроме того, выполняет следующие функции:
Обмен данными и организация архивов в SQL-совместимых базах данных.
Поддержка обновления и администрирования клиентских рабочих мест с программной защитой MAS-Client, MAS-View (клиентские рабочие места приобретаются дополнительно).
Обеспечивает доступ к архивным данным клиентских рабочих мест MAS-Client, MAS-View, а также сетевой исполнительной системе MSRT-NET PRO.
Опрос OPC HDA серверов.
Исполнительный модуль MAS лицензируется по числу внешних точек ввода-вывода и количеству архивируемых параметров. Число внутренних точек не ограничено.
Пример выбора системы: Требуется архивный сервер на 500 точек ввода-вывода и 100 точек архива с возможностью метрологической поверки каналов и паспортизации работы оборудования – MAS500 PRO.

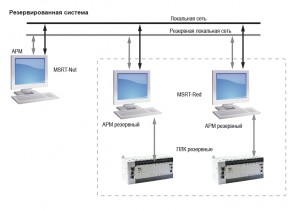

Резервирование исполнительных систем – RED
Для сложных и ответственных производств рекомендуется использовать резервирование. В такой системе происходит резервирование пары компьютеров.
При этом возможен опрос одного контроллера двумя резервироваными компьютерами. Также возможно использование резервирования и компьютера, и подключаемого к нему ПЛК.
Одна лицензия MSRT-Red – это лицензия одновременно на два компьютера.
Один из компьютеров является основным, другой – резервным. В случае возникновения отказа (поломки компьютера, отсутствии связи с контроллером, отказа ОРС сервера) происходит переключение с основного на резервный.
В остальном версия MSRT-Red имеет те же характеристики, что и MSRT-Net (MAS) и тот же набор дополнительных опций.
Пример выбора опции: Требуется резервированная система для работы с удаленными модулями УСО и ПЛК, которая будет работать с системой MSRT100-NET – MSRT-RED ДЛЯ MSRT100-NET.
Исполнительные системы-Клиенты.
Клиентские исполнительные системы отличаются тем, что не поддерживают связь с OPC-серверами и не имеют ограничений по числу переменных.
Имеется два варианта систем-клиентов:
MAS-View – сетевой клиент для архивного сервера MAS, без функции управления. MAS-Client – сетевой клиент для архивного сервера MAS, с функцией управления.
Клиентские исполнительные системы устанавливаются непосредственно с сервера, которым может быть только архивный сервер MAS (или MAS-PRO). При этом все обновления, происходящие на сервере, автоматически переносятся на клиентские рабочие места – в дистрибутив сервера проекта включается также дистрибутив для клиентских версий. При инсталляции дистрибутив размещается на сервере, откуда его можно запустить на клиентских машинах. При этом для установки такой клиентской версии не требуются права администратора, что важно при построении систем диспетчеризации крупных предприятий.
Рекомендации по выбору системы-клиента:
Приобретение MAS-View целесообразно, если число динамических переменных более 500 (иначе экономически выгоднее приобрести версию исполнительной системы MSRT-Net PRO).
Приобретение MAS-Client целесообразно, если число динамических переменных более 1000 (иначе экономически выгоднее приобрести версию исполнительной системы MSRT-Net PRO).
Интернет клиенты MSRT-Inet
Интернет-клиент MasterSCADA предназначен для получения данных из проекта через обычный интернет браузер, например, Internet Explorer, Opera, Chrome и т.д.
На компьютер с MasterSCADA устанавливается бесплатная служба Windows IIS — Internet Information Services и специальная программа «Интернет-сервер MasterSCADA».
После настройки появляется возможность удаленно подключаться к этому компьютеру и просматривать мнемосхемы, тренды, журналы, отчеты из локальной сети предприятия или из Интернета, используя любой современный браузер. Важно:При работе через интернет-клиент в целях безопасности отсутствует возможность управления. Открытие документов проекта осуществляется из дерева, находящегося в левой части страницы.
Интернет-клиенты лицензируются по числу одновременных интернет-подключений и по типу исполнительной системы.
Пример: если необходимо заказать модуль интернет-клиент для 7 подключений к исполнительной системе MSTR500-NET, то необходимо заказать – MSRT-Inet10 для MSRT500-Net.
Дополнительные опции
Для связи с СУБД с исполнительными модулями MSRT – MSRT-DB Connect
Коммуникации:
MSRT-HDA-Client – клиент для получения архивов из OPC HDA серверов и записи их в архивы MasterSCADA, а также во внешние SQL-серверы (при наличии модуля связи с сервером). Важно: Входит в состав архивного сервера MAS.
MSRT-MasterLink – программный шлюз для подключения драйверов (например, Modbus или ОВЕН).
MSRT-OPC-DA – OPC-сервер для передачи данных из MasterSCADA другим OPC-клиентам.
OPC-MSRT-HDA-Server – OPC HDA (передача архивов) сервер, для доступа к архивам MasterSCADA.
Пример выбора опции: все опции определяются только типом исполнительной системы, например, MSRT-HAD-Client для MSRT2,5R-Net или MSRT-MasterLink для MSRT100-NET PRO.
Интеграция с 1С – 1C-MS InduLinkПозволяет интегрировать MasterSCADA с любыми конфигурациями 1С.
Рекомендуется конфигурация – 1С:ERP Управление предприятием 2.0, предназначенной именно для автоматизации учета на производственных предприятиях.
С помощью модулей 1С-MS InduLink реализуется в автоматическом режиме двухсторонний обмен всей необходимой информацией баз данных MasterSCADA и 1С. При этом 1С никак не вмешивается в работу систем под управлением MasterSCADA, надежность работы которой остается на том же высоком уровне.
Модули 1С-MS InduLink обеспечивают обмен между MasterSCADA и 1С именно теми данными, которые нужны в конкретной системе. Использование предлагаемого продукта наиболее востребовано при реализации учета ресурсов, систем оперативного управления предприятиями, в производствах, выпускающих продукцию под заказ по специфическим рецептурам или комплектациям.
В системах оперативного управления производством из 1С в MasterSCADA может передаваться информация по планируемой загрузке оборудования, плановым операциям технического обслуживания оборудования, а обратно – сведения о реальном пробеге оборудования (моточасы), коэффициенте его загрузки и др.
Данная опция лицензируется по числу переменных, участвующих в обмене.
Пример выбора опции: Требуется опция для интеграции с 1С на неограниченное количество точек – 1С-MS-InduLink-U
Сводная таблица по исполнительным модулям и опциям
Опция
Описание
MSRT-NET
MSRT-NET PRO
MAS
MAS PRO
MSRT-ASL
Библиотека математических ФБ алгоритмов управления. Отдельно не поставляется.
+
+
MSRT-Electricity
Библиотека визуальных ФБ для диспетчеризации электроснабжения. Отдельно не поставляется.
+
+
MSRT-HVAC
Библиотека визуальных ФБ для диспетчеризации вент. систем. Отдельно не поставляется.
+
+
MSRT-TE
Библиотека визуальных ФБ для теплоэнергетических объектов. Отдельно не поставляется.
+
+
MSRT-MC-Email
Формирование и отправка e-mail. Отдельно не поставляется.
+
+
MSRT-MC-SMS
Отправка и прием SMS. Отдельно не поставляется.
+
+
MSRT-Mtl2
Метрологическая поверка каналов. Отдельно не поставляется
+
+
MSRT-Psp
Паспортизация технологического оборудования. Отдельно не поставляется.
+
+
MSRT-SQL-Arc-Client
Модуль доступа к архивному серверу. Отдельно не поставляется.
+
+
+
MSRT-MPLC-GPRS
Удаленная работа через GPRS с удаленными контроллерами с предустановленной системой M-PLC. Отдельно не поставляется.
+
+
MSRT-MPLC-GSM
Удаленная работа через GSM с удаленными контроллерами с предустановленной системой M-PLC. Отдельно не поставляется.
+
+
MSRT-DB-Connect
См. описание модулей
Доп. модуль
Доп. модуль
+
+
MSRT-HDA-Client
См. описание модулей
Доп. модуль
Доп. модуль
+
+
Возможность подключения
MAS-Client
См. описание модулей
Отсутствует
Отсутствует
+
+
Возможность подключения
MAS-View
См. описание модулей
Отсутствует
Отсутствует
+
+
Для сокращения времени разработки графических интерфейсов компания ИнСАТ предлагает набор готовых шаблонов.

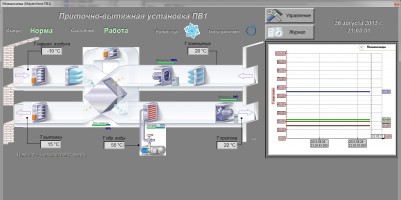

Шаблоны для диспетчеризации вентиляционных систем – MasterSCADA-Vent.
Лицензирование производится по количеству требуемых установок. Демонстрационную версию проекта, а также документацию можно заказать бесплатно. Демонстрационная версия проект MasterSCADA-Vent работает без ограничений на Demo версии MasterSCADA.
Шаблоны для диспетчеризации вентиляционных систем – MasterSCADA-Vent

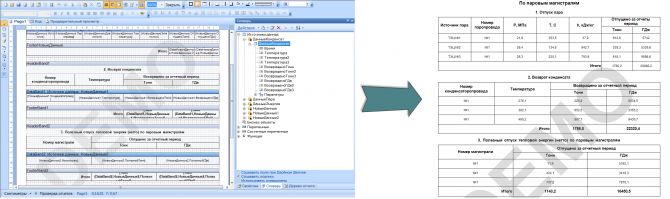

Шаблоны отчетов для систем АСКУЭ — Электроэнергия и АСКУЭ — Тепло – MSRT-ASCUE-E и MSRT-ASCUE-T, соответственно.
Шаблоны отчетов для систем АСКУЭ — Электроэнергия – MSRT-ASCUE-E
Шаблоны отчетов для систем АСКУЭ — Тепло – MSRT-ASCUE-T
Для выбора базового комплекта Master SCADA необходимо подсчитать количество связей.
Подсчет количества связей и задействованных выходов ФБ производится отдельно для каждого компьютера системы по следующим категориям (подсчет каждого раздела производится независимо, они не суммируются – ограничение срабатывает по тому разделу, в котором количество первым достигнет установленного значения максимума):
1. Связи с OPC переменными
Подсчитывается количество всех переменных всех OPC-серверов, принадлежащих данному компьютеру, вне зависимости от того, используются данные этих переменных или нет. Таким образом, если OPC переменная присутствует в дереве системы, то связь считается установленной. Помимо этого, также учитываются задействованные входы-выходы контроллера, а также входы-выходы поддерживаемых плат. Вход-выход считается задействованным, если он имеет связь с каким-либо элементом проекта или у которого установлен флаг «Архивировать»
2. Связи с другими компьютерами
Связь компьютера A с компьютером В считается установленной (и подсчитывается для обоих компьютеров A и B) в следующих случаях:
Если переменная OPC-сервера, принадлежащего компьютеру А, имеет потребителя, исполняемого на компьютере B
Если объект, принадлежащий компьютеру А, имеет в своем составе переменную – выход (Команду, Расчет или Событие), которая имеет потребителя, исполняемого на компьютере B.
Если Выход функционального блока, исполняемого на компьютере А, имеет потребителя, исполняемого на компьютере В
Если Выход документа (мнемосхемы или тренда) объекта, исполняемого на компьютере А, имеет потребителя, исполняемого на компьютере В
Потребителем в данном случае может быть переменная MasterSCADA (Значение или Команда), Вход функционального блока, Вход документа (мнемосхемы или тренда), OPC переменная для записи.
Открытие мнемосхемы иди тренда в режиме исполнения может привести к образованию дополнительных межкомпьютерных связей, которые не были подсчитаны в режиме разработки. Эти связи подсчитываются в режиме исполнения. В зависимости от того, какому компьютеру принадлежит открываемый документ, возможны следующие ситуации:
Открывается мнемосхема или тренд, принадлежащие другому компьютеру. В этом случае дополнительно подсчитываются следующие связи:
Связи между ФБ, исполняемым на другом компьютере, и его представлением в мнемосхеме (визуальные выходы). Количество визуальных выходов зависит от конкретного ФБ.
Связи входов/выходов мнемосхемы с переменными, исполняемыми на других компьютерах. Количество связей определяется количеством входов/выходов.
Открывается мнемосхема, принадлежащая данному компьютеру. В этом случае дополнительно подсчитываются следующие связи:
Связи между ФБ, исполняемым на другом компьютере, и его представлением в мнемосхеме (визуальные выходы). Количество визуальных выходов зависит от конкретного ФБ.
Если действительное количество межкомпьютерных связей в режиме исполнения превысит максимально допустимое (в зависимости от конфигурации пакета), то будет выдано предупреждающее сообщение, и новые связи не установятся.
3. Количество задействованных выходов функциональных блоков
Начиная с версии 3.5, выходы библиотечных функциональных блоков при подсчете лицензионных связей не учитываются – лицензионными точками считаются только выходы пользовательских ФБ и ВФБ (то есть функциональных блоков, написанных самим пользователем), а также выходы модуля «Скрипт C#», «MySQL Процедура/функция», «Сохранение в файле», «Сохранение в двоичный файл», «MasterPLC SmartLink».
Выход функционального блока считается задействованным, если он имеет потребителя, или данные, которые он получает, архивируются. В связи с тем, что некоторые связи выхода ФБ устанавливаются только в режиме исполнения, подсчет количества задействованных выходов ФБ производится не только в режиме разработки, но и в режиме исполнения. В частности, связи выходов ФБ с рапортами и с мнемосхемами (в случае, если выход ФБ перетащен в мнемосхему) определяются только в режиме исполнения.
Таким образом, выход ФБ считается задействованным в следующих случаях:
если данные этого выхода архивируются (на странице свойств «Общие выходы ФБ» установлен флаг «Архивировать»);
если выход имеет потребителя. Потребителем в данном случае может быть любая переменная – вход или вход документа (мнемосхемы или тренда);
если выход перетащен в ячейку рапорта или в мнемосхему в виде контрола (определяется в момент открытия документа в режиме исполнения).
Для визуальных функциональных блоков отдельно подсчитывается также количество визуальных выходов. Визуальный выход необходим для связи ФБ с его представлением в мнемосхеме. Визуальные выходы ВФБ «зашиты» в самом функциональном блоке и считаются задействованными всегда, даже если ВФБ не представлен в мнемосхеме.
В том случае, если выход ФБ имеет несколько потребителей (переменных, входов документов, рапортов и т.д.), то он считается один раз.
Если действительное количество задействованных выходов ФБ в режиме исполнения превысит максимально допустимое (в зависимости от конфигурации пакета), то будет выдано предупреждающее сообщение, и новые связи не установятся.
Если функциональный блок находится в объекте, который исполняется в контроллере, и не имеет связей с переменными объектов, исполняемыми на компьютере, не используются на мнемосхемах и в других документах MasterSCADA, то тогда выходы этих функциональных блоков в подсчете количества связей не участвуют. Если подобные связи у ФБ есть, то они подсчитываются так же, как если бы объект исполнялся на компьютере.
4. Связи с БД
Считаются только задействованные входы-выходы функций и хранимых процедур. Вход-выход считается задействованным, если он имеет связь с каким-либо элементом проекта или у которого установлен флаг «Архивировать».
Название
Описание
Продолжительность
Размер
Скачать
Online
Презентация «Быстрый старт» (PowerPoint)
Быстрый старт
В презентации показываются общие принципы создания проектов MasterSCADA, а также обзор интерфейса и функциональных возможностей
Рассматриваются общие принципы создания проектов в MasterSCADA — выбор версии, получение и обработка данных, настройка дерева объектов и дерева системы
Описывается основной функционал редактора отчетов — создание источника данных, работа с бэндами, расчет итогов, условное выделение, создание графиков и диаграмм
Рассматриваются принципы создания сетевого проекта (проекта с несколькими компьютерами), его настройки, развертывания и лицензирования (документация обновлена).
