OPM простая SCADA Owen Process Manager ОВЕН

Программа отображения хода технологического процесса OWEN Process Manager v.1

• Поддержка всех приборов ОВЕН с интерфейсом «токовая петля» (подключаются через адаптер АС2)
• Поддержка приборов с интерфейсом RS-485: ТРМ151, ТРМ138, ТРМ148, ТРМ101, ТРМ200, ТРМ201, ТРМ202, МВА8, СИ8, ПКП1, ТРМ210, ТРМ 212, ТРМ 251, МДВВ, а также приборов ТРМ32, ТРМ33, ТРМ34, ТРМ38 и УКТ38, подключаемых через АС2М
• Поддержка приборов МВх, МЭх, ТРМ132М, ТРМ133М, КМС-Ф1
• Программа позволяет считывать, показывать в графическом и цифровом виде и архивировать измеряемые параметры вышеперечисленных приборов. Архивные данные могут быть представлены в табличном и графическом видах и распечатаны на принтере
• Возможен экспорт архивных данных в формат Excel, Dbase, Access
• Демо-версия поддерживает работу с одним прибором ОВЕН

Телефон тех. поддержки: (495) 64-111-56, факс 728-4145.

E-mail: support@owen.ru

Организация интерфейса связи приборов с ПК

При запуске OPM тестирует рабочий компьютер и автоматически определяет свободные COM-порты, к которым через адаптер интерфейса могут быть подключены приборы ОВЕН. Информация о COM-портах выводится на экран ПК в главном окне программы.

Выбор адаптера интерфейса зависит от типа интерфейса подключаемых приборов. К одному COM-порту возможно подключить только один адаптер интерфейса.

При необходимости увеличения количества отображаемых каналов на ПК необходимо установить дополнительные СОМ-порты. Максимальное количество СОМ-портов определяется характеристиками ПК.

Подключение приборов с интерфейсом RS-485

Для подключения к компьютеру приборов с интерфейсом RS-485 используются:

• ОВЕН АС3-М – автоматический преобразователь RS-232/RS-485;
• ОВЕН АС3 – полуавтоматический преобразователь RS-232/RS-485;
• ОВЕН АС4 – автоматический преобразователь USB/RS-485.

Возможно также использование преобразователей интерфейсов сторонних производителей.

Максимальное количество каналов отображения для одного порта составляет 256. Без использования средств усиления сигнала к преобразователю АС3-М, АС3 или АС4 можно подсоединять до 32 приборов, с использованием усилителя – до 256.

Подключение приборов с интерфейсом «токовая петля»

Для подключения к ПК приборов с интерфейсом «токовая петля» используются:

• ОВЕН АС2 – адаптер интерфейса «токовая петля»/RS-232;
• ОВЕН АС2-М – преобразователь интерфейса «токовая петля»/RS-485.

Через адаптер АС2 прибор подключается к компьютеру напрямую. К АС2 можно подключить до восьми приборов ОВЕН типа ТРМ1-PiC, ТРМ38. Максимальное количество каналов отображения для одного порта (при использовании восьмиканальных приборов типа УКТ38 или ТРМ38) равно 64.

Через преобразователь АС2-М прибор подключается к сети RS-485, которая, в свою очередь, через адаптер АС3-М, АС3 или АС4 может быть подключена к ПК. К каждому преобразователю АС2-М подключается один прибор типа ТРМ1-PiC, ТРМ38, МПР51 и т. п. Максимальное количество каналов отображения для одного порта (при использовании восьмиканальных приборов типа УКТ38 или ТРМ38) равно 256.

Схемы подключения приборов ОВЕН к ПК

Схема подключения приборов с интерфейсом «токовая петля» к ПК через преобразователь ОВЕН АС2 Схема подключения приборов с интерфейсом «токовая петля» к сети RS-485 и к ПК через преобразователи ОВЕН АС2-М и АС3-М (АС4) Схема подключения приборов с интерфейсом RS-485 к ПК через преобразователь RS-232/ RS-485 (например, ОВЕН АС3-М, АС3) Схема подключения приборов с интерфейсом RS-485 к ПК через преобразователь USB/ RS-485 (например, ОВЕН АС4)

Приборы, подключаемые через преобразователь интерфейсов «токовая петля»/RS-232 ОВЕН АС2

Приборы, подключаемые через преобразователь интерфейсов «токовая петля»/RS-485 ОВЕН АС2-М

Приборы, подключаемые через преобразователи интерфейсов: RS-232/RS-485 – ОВЕН АС3-М, АС3 USB/RS-485 – ОВЕН АС4

При запуске OPM на экране появляется ее главное окно, в котором пользователю предстоит создать схему технологического процесса. Это окно содержит панель управления и меню.

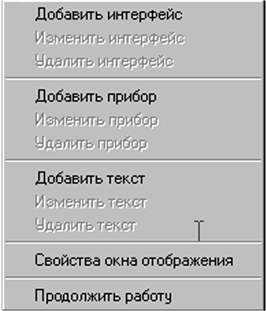

При нажатии правой кнопки мыши всплывает меню настройки. Необходимо задать:

• тип подключаемого адаптера интерфейса;
• типы подключаемых к адаптеру интерфейса приборов ОВЕН;
• параметры опроса приборов компьютером.

При работе с адаптером интерфейса АС2 необходимо указать канал адаптера, к которому подключен прибор ОВЕН, и указать тип этого прибора, выбрав его из предлагаемого программой списка.

Для приборов, подключаемых через преобразователь RS-232/RS-485 или USB/RS-485, необходимо указать сетевой адрес подключенного прибора ОВЕН, который предварительно вводится в прибор при его программировании.

При задании параметров опроса возможно либо задать частоту опроса прибора, либо задать постоянный опрос. В случае постоянного опроса прибор опрашивается с максимально возможной для данной системы «компьютер–интерфейс–приборы» частотой. Эта частота опроса зависит от мощности компьютера, количества приборов в сети, наличия помех в линиях и т. п.

После записи конфигурации в файл необходимо запустить процесс. Это возможно сделать либо из меню программы, либо кнопкой на панели инструментов. На экране главного окна будут отображаться все текущие значения измеряемых величин.

Процесс, запущенный на исполнение, может быть в любой момент завершен или временно приостановлен. Изменения в схему процесса можно вносить только после его завершения. Измененный процесс возможно сохранить под прежним или новым именем.

ГЛАВНОЕ ОКНО: схема технологического процесса, запущенного на исполнение Меню Настройки

При исполнении процесса программа контролирует (архивирует) значения только тех каналов подключенных приборов, которые указаны пользователем. Для этого в дополнительных окнах программы создаются ссылки на выбранные каналы. Значения, регистрируемые по заданным ссылкам, заносятся в файл архива.

Программа имеет 5 дополнительных окон, выбор окна осуществляется кнопками  на панели инструментов.

Частота опроса каналов и архивации данных определяется пользователем для каждой ссылки отдельно.

Просмотр файла архива осуществляется с помощью программы OWEN Report Viewer (ORV). ORV позволяет открывать и просматривать файлы архива (рапорты) либо в табличном, либо в графическом виде и конфигурировать отображение архивных данных для данного процесса.

Пользователь может самостоятельно определять, какие из происшедших событий, зафиксированных в рапорте, следует включать в отображаемые таблицы и графики. Можно также ограничивать временные рамки отображаемых событий с тем, чтобы более подробно рассматривать отдельные эпизоды технологического процесса.

Для последующей обработки данных из архива возможно их сохранение в форматах Access, FoxPro, DBase или Excel.

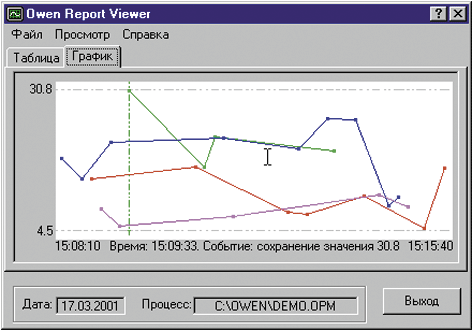

Представление архивных данных в виде таблицы Представление архивных данных в виде графика

Программа позволяет следить за нахождением измеряемого параметра в заданном диапазоне значений. Для этого пользователь в созданных ссылках определяет верхнюю и нижнюю границы диапазона контроля.

При выходе измеряемого параметра за указанные границы программа выдает предупреждение («аларм»).

«Алармы» выводятся в специализированных окнах, цвет которых меняется в зависимости от типа сообщения. Информация о причине возникновения «аларма» и инструкции для оператора по ее устранению могут выводиться как автоматически при возникновении «аларма», так и по запросу оператора при нажатии кнопки на панели управления.
