С января 2017 года преобразователь АС4 выпускается с обновленным набором микросхем от SiliconLabs.
Это обеспечивает простую автоматическую установку драйверов COM-порта на операционные системы Windows 7/8/8.1/10 и расширяет перечень поддерживаемых операционных систем.
Назначение преобразователя интерфейсов ОВЕН АС4
Предназначен для взаимного преобразования сигналов интерфейсов USB и RS-485. Позволяет подключать к промышленной информационной сети RS-485 персональный компьютер, имеющий USB-порт.
Основные функции преобразователя интерфейсов ОВЕН АС4
Взаимное преобразование сигналов интерфейсов RS-485 и USB
Автоматическое определение направления передачи данных
Гальваническая изоляция интерфейсов
Создание виртуального сом-порта при подключении прибора к ПК, что позволяет без дополнительной адаптации использовать информационные системы (SCADA, конфигураторы), работающие с аппаратным СОМ-портом
Питание от шины usb
Встроенные согласующие резисторы
Поддерживаемые операционные системы
Windows XP/Server 2003/Vista/7/8/8.1/10
Mac OS X
Linux 2.6.x/3.x.x
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Наименование
Значение
Питание
Входное напряжение питания DC, В
4,75…5,25
Класс защиты по ГОСТ 12.2.007.0-75
III
Потребляемая мощность, Вт
0,5
Электрическая прочность изоляции, В
1500
Интерфейс USB
Стандарт
USB 2.0
Разъем
Тип B
Передаваемые сигналы
D+, D-
Максимальная длина линии связи, м
3
Интерфейс RS-485
Стандарт
EIA/TIA-485
Разъем
Клеммы
Передаваемые сигналы
A(Data+), B(Data-)
Максимальная скорость передачи данных, бит/с
115200
Максимальная длина линии связи, м
1200
Максимальное количество приборов, шт
32*
Корпус
Габаритные размеры, мм
36×93×57
Степень защиты
IP20
Крепление
На DIN-рейку
Масса, г
65
* 256 с использованием повторителей интерфейса RS-485, например, АС5
Условия эксплуатации
Наименование
Значение
Температура окружающего воздуха, °С
-20…+75
Температура транспортировки и хранения, °С
-25…+55
Относительная влажность воздуха (при температуре +25 °С и ниже), %
Не более 80 (без конденсации влаги)
Высота над уровнем моря, м
1000

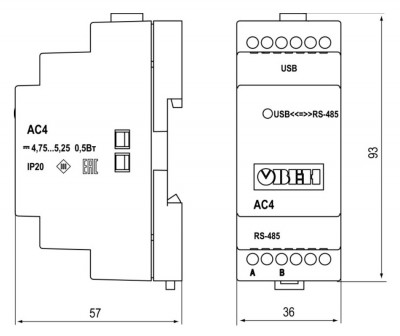

Габаритные размеры АС4
Прибор изготавливается в пластиковом корпусе, предназначенном для крепления на DIN-рейку 35 мм.
На лицевой стороне располагается:
Светодиод «USB<<=>>RS-485» – индикация состояния прибора.
На верхней стороне располагается:
Разъем интерфейса USB.
На нижней стороне располагаются:
Разъем интерфейса RS-485.
DIP-переключатели – выбор встроенного согласующего резистора.
Положение*
Согласующий резистор
Отключен
620 Ом ±5 %
120 Ом ±5 %
100 Ом ±5 %
* Белый цвет – положение переключателя.
Cхема подключения АС4
При построении сети с использованием интерфейса связи RS-485 к линии, выполненной витой парой, может быть подключено до 32 приборов, а при использовании усилителя сигнала – до 256 приборов.
Подключение АС4 к ПК производится с помощью стандартного USB-кабеля. Перед подключением АС4 к ПК необходимо установить драйвер с поставляемого в комплекте компакт-диска.
Архив драйверов для преобразователей АС4, выпускаемых до января 2017 года.
