Выходные параметры
|
Номинальное напряжение, В
|
24
|
Номинальный ток, А
|
2,5
|
Номинальная мощность, Вт
|
60
|
Подстройка выходного напряжения, %
|
±8
|
Допустимое отклонение напряжения, %
|
±2
|
Нестабильность выходного напряжения от входного напряжения, %
|
±0,5
|
Нестабильность выходного напряжения от выходного тока, %
|
±0,25
|
Коэффициент температурной нестабильности, %/°С
|
±0,015
|
Размах напряжения шума и пульсаций (межпиковое), мВ, не более
|
120
|
Входные параметры
|
Напряжение питания переменного тока, В
|
85…264
|
Частота переменного тока, Гц
|
45…65
|
Напряжение питания постоянного тока, В
|
110…370
|
Номинальный ток потребления, не более, А
|
1,25
|
Пусковой ток, не более, А
|
36
|

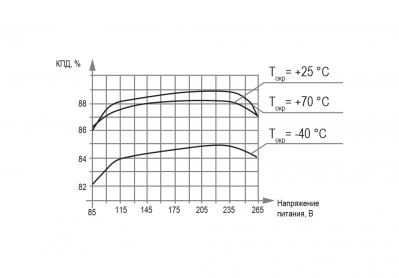

КПД при номинальной нагрузке, %, не менее
|
85
|
Защиты
|

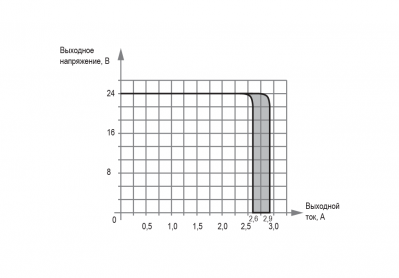

Тип защиты от перегрузки – ограничение выходного тока:
— порог ограничения выходного тока, % от Iном
|
104…116
|
Тип защиты от перенапряжения – ограничение выходного напряжения:
— порог ограничения выходного напряжения, % от Uном
|
150
|
Безопасность и ЭМС
|
Устойчивость к механическим воздействиям по ГОСТ Р 52931–2008
|
N2
|
Устойчивость к электромагнитным воздействиям по ГОСТ 51314.4
|
критерий качества А
|
Уровень электромагнитной эмиссии по порту питания по ГОСТ Р 53390-2009
|
класс Б
|
Степень защиты по ГОСТ 14254-96
|
IP20
|
Класс защиты от поражения электрическим током по ГОСТ IEC 61140-2012
|
II
|
Изоляция по ГОСТ 12.2.091-2012
|
усиленная
|
Категория перенапряжения по ГОСТ Р 50571.19-2000
|
II
|
Степень загрязнения по ГОСТ Р 50030.1-2000
|
2
|
Электрическая прочность изоляции (вход-выход), В
Электрическая прочность изоляции (вход-корпус), В
Электрическая прочность изоляции (выход-реле), В
|
3000
3000
2000
|
Сопротивление изоляции (вход/выход/корпус) при 500 В, МОм
|
1000
|
Окружающая среда
|

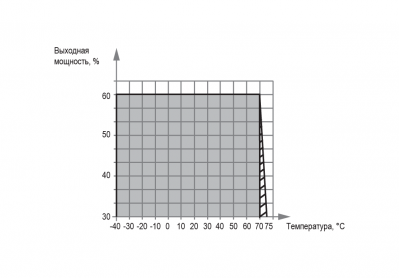

Рабочий диапазон температур окружающей среды, °С
|
-40…+70 *
|
Температура хранения и транспортирования, °С
|
-40…+50
|
Прочее
|
Срок эксплуатации, лет
|
10
|
Срок гарантийного обслуживания, годы
|
2
|
Средняя наработка на отказ, ч
|
50000
|
Масса, кг, не более
|
0,5
|
Возможность последовательного соединения
|
Есть
|
Возможность параллельного соединения
|
Есть
|
Тип автоматического выключателя
|
6 А, тип С или 10 А, тип B
|

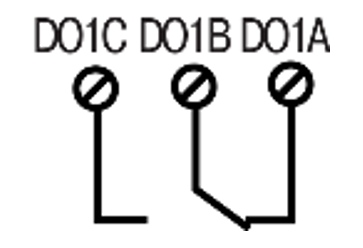

Характеристики дискретного выхода
|
2 А при переменном напряжении 250 В и cosj>0,4
2 А при постоянном напряжении не более 24 В
|
