Блоки сетевых фильтров ОВЕН БСФ предназначены для защиты двухпроводной сети переменного тока, питающей приборы и датчики, от импульсных и высокочастотных помех.
Блоки выпускаются в корпусах, предназначенных для крепления на DIN-рейку 35 мм.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Входное напряжение переменного тока
176…264 В
Частота входного напряжения
50 Гц
Падение напряжения на фильтре блока не более
0,3 В
Максимальный ток нагрузки:
– БСФ-Д2-0,6
0,6 A
– БСФ-Д3-1,2
1,2 А
Рабочий диапазон температур
–20…+50 °С
Электрическая прочность изоляции:
– вход – корпус (действующее значение)
1,5 кВ
– выход – корпус (действующее значение
1,5 кВ

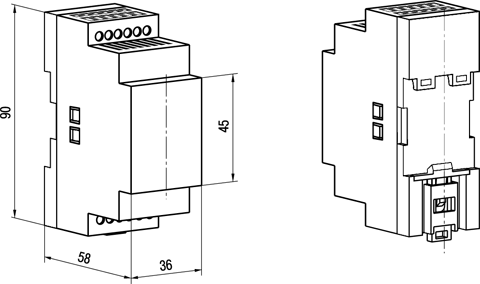

Тип и габаритные размеры корпуса:
– БСФ-Д2-0,6
на DIN-рейку Д2, 36x90x58 мм
– БСФ-Д3-1,2
на DIN-рейку Д3, 54x90x58 мм
Степень защиты корпуса (со стороны лицевой панели)
IP20
Характеристики ослабления и подавления помех
Ослабление импульсных помех:
– 5/50 нс
до 10 раз
– 1/50 мкс
до 4 раз
Подавление ВЧ-помех (вносимое затухание):
– 100 кГц
на 30 дБ
– 1 МГц
на 40 дБ
– 10 МГц
на 40 дБ
– 30 МГц
на 30 дБ
Условия эксплуатации
Температура окружающего воздуха
–20…+50 °С
Атмосферное давление
86…106,7 кПа
Относительная влажность воздуха (при +25 ºС и ниже без конденсации влаги)
не более 80 %
Защита от импульсных помех
Импульсные помехи – кратковременные (1 нс…1 мс) выбросы напряжения в сети амплитудой выше номинального напряжения.
ОВЕН БСФ эффективно ослабляет импульсные помехи от природных и техногенных источников:
ударов молний вблизи кабелей или линий электропередачи (могут причинить вред на расстоянии до 20 км);
коммутационных процессов при включении/отключении мощной сетевой нагрузки;
выбросов тока при полном включении/выключении напряжения в сети, аварии на подстанциях.
Импульсная помеха
до блока сетевого фильтра БСФ
после блока сетевого фильтра БСФ
Защита от высокочастотных (ВЧ) помех
Высокочастотные помехи – неопределенные по времени и амплитуде сигналы в диапазоне 100 кГц…30 МГц, которые искажают параметры входного напряжения (220 В/50 Гц).
ОВЕН БСФ эффективно подавляет ВЧ-помехи от следующих источников:
импульсных блоков питания (бытовая электронная техника, промышленные и медицинские аппараты и др.);
цепей нелинейных преобразователей мощности (преобразователи переменного и постоянного напряжения);
мощных двигателей, аккумуляторов, генераторов, сварочных аппаратов, реле, газоразрядных ламп и т. п.
Высокочастотная помеха
до блока сетевого фильтра БСФ
после блока сетевого фильтра БСФ
ПРИМЕЧАНИЯ.
1. Не допускается параллельная работа блоков сетевого фильтра.
2. Количество подключенных к БСФ приборов или блоков должно соответствовать максимальному току нагрузки:
