ДС.ПВТ одноэлектродные кондуктометрические датчики уровня ОВЕН

Назначение

Датчики уровня кондуктометрического типа предназначены для измерения и сигнализации уровней электропроводных жидкостей (вода, молоко, пищевые продукты – слабокислотные, щелочные и пр.). Принцип действия датчиков основан на изменении электропроводности между общим и сигнальным электродами в зависимости от уровня сигнализируемой жидкости.

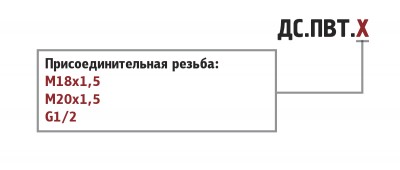

Модификации одноэлектродных датчиков уровня

Одноэлектродные кондуктометрические датчики уровня выпускаются для работы на различные давления и температуру. Датчик ДС.ПВТ предназначен для эксплуатации в насыщенном паре.

Модификации и основные параметры одноэлектродных датчиков

Модификация	ДС.ПВТ	ДС.2	ДС.П
Рабочее давление	2,5 МПа	0,25 МПа	0,1 МПа
Рабочая температура	240 °С	100 °С

Стержни (электроды) для одноэлектродных датчиков уровня

Стержни выпускаются в исполнениях: 0,5 / 1,0 / 1,95 / 1,95 с адаптером / 2,5 / 3,0 / 3,5 / 4,0 м.

Стержень с адаптером позволяет увеличивать длину электродов. Фиксированная длина стержня – 1,95 м. Благодаря адаптеру можно наращивать длину электрода датчика до 10 м. Разборная конструкция электрода обеспечивает удобство транспортировки.

Материал электродов – сталь нерж. 12Х18Н10Т.

Стержни не входят в комплект поставки датчика, они заказываются отдельно. При заказе стержня с адаптером в комплект входит: электрод длиной 1,95 м с резьбой с двух сторон, адаптер, две гайки.

Конструкция. Принцип работы. Применение

Принцип действия кондуктометрического датчика основан на разнице между электропроводностью воздуха и жидкости. Эта разница фиксируется двумя электродами: сигнальным, установленным на необходимом уровне, и общим. Когда поверхность жидкости соприкасается с сигнальным электродом, происходит замыкание между двумя электродами.

Кондуктометрические датчики применяются для измерения уровня как в металлических, так и неметаллических резервуарах.

В металлических резервуарах количество применяемых для измерения сигнальных электродов соответствует числу измеряемых уровней, а общим электродом служит стенка резервуара. В этом случае потребителю следует приобрести один или несколько датчиков (в зависимости от количества сигнализируемых уровней) с электродами соответствующей длины.

В неметаллических резервуарах количество используемых датчиков должно быть на один больше, чем число сигнализируемых уровней, поскольку один из них служит в качестве общего электрода. Его длина должна быть максимальной по отношению к длине электродов других датчиков.


Принцип действия	Пример применения (металлический резервуар) вертикальный монтаж	Пример применения (металлический резервуар) горизонтальный монтаж
