ДТП термопары на основе КТМС ОВЕН

Основное применение

Термопары на основе КТМС предназначены для измерения температуры жидких, твердых и газообразных сред, в т.ч. с высокой температурой (до 1250 °С), не агрессивных к материалу корпуса датчика.

В качестве материалов термоэлектродов для КТМС применяются различные сплавы, что определяет характеристики термопар и возможности их применения:

хромель-копель (L). Термопары обладают высокой стабильностью при температурах до 600 °С;
хромель-алюмель (K). Термопары отличаются стойкостью к окислению при высоких температурах до 1100 °С;
нихросил-нисил (N). Имеют высокую стабильность и широкий диапазон рабочих температур: от -40 до +1250 °С, что позволяет использовать их для замены дорогостоящих термопар из драгоценных металлов.

Ассортиментный ряд термопар ОВЕН с КТМС включает в себя

Термопары с кабельным выводом (модели ХХ4)

Модификации с кабельным выводом ХХ4 — универсальные конструктивные исполнения датчиков для измерения температуры в труднодоступных местах, печах, прессах, для применения в пищевой промышленности и т.п. Рекомендуются на замену моделей 011, 021, 031.

Модификации с коммутационной головкой ХХ5 предназначены для измерения температуры быстропротекающих процессов. Рекомендуются к использованию при производстве строительных материалов, в металлургии, нефтегазовой отрасли.

Высокотемпературные термопары (модели ХХ5)

Модернизированные высокотемпературные термопары имеют разборную конструкцию. Вставка из КТМС устанавливается в чехлы из стали ХН45Ю или чехлы из трубки МКРц. Широко применяются в металлургической и фарфорово-фаянсовой промышленностях, при обжиге кирпича, измерении температуры дымовых газов и т.п.

Модификации

Конструктивные исполнения термопар с кабельным выводом (модели ХХ4)

Максимальная температура узлов вывода (переходных втулок, мест перехода «арматура — кабельный вывод») для ДТПХхх4 — 200 °С.

Конструктивное исполнение	Модель	Параметры	Материал	Длина монтажной части *L, мм**
	174	D = 2,0 мм D1 = 10 мм	ДТПК сталь AISI 321 (-40…+400 °C)	60, 80, 100, 120, 160, 200, 250, 320
	184	D = 3,0 мм D1 = 10 мм	ДТПL сталь 12Х18Н10Т (-40…+400 °С)	60, 80, 100, 120, 160, 200, 250, 320
	184	D = 3,0 мм D1 = 10 мм	ДТПК сталь AISI 321 (-40…+400 °C)	60, 80, 100, 120, 160, 200, 250, 320
	444	D = 4,5 мм	ДТПК сталь AISI 310 (-40…+900 °C) ДТПJ сталь AISI 316 (-40…+750 °C) ДТПN сплав Nicrobell D (-40…+1250 °C)	60…30000, кратно 10
	454	D = 1,5 мм	ДТПК сталь AISI 321 (-40…+800 ⁰С) ДТПL сталь 12Х18Н10Т (-40…+600 °С)
	334	D = 2,0 мм	ДТПК сталь AISI 321 (-40…+800 °C)
	344	D = 3,0 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь AISI 321 (-40…+800 °C) ДТПJ сталь AISI 316 (-40…+750 °C)
	464	D = 3,0 мм D1 = 7,2 мм БС7	ДТПL сталь 12Х18Н10Т (-40…+400 °С) ДТПК сталь AISI 321 (-40…+400 °C) ДТПJ сталь AISI 316 (-40…+400 °C)	10…100, кратно 10
	234	D = 4,5 мм D1 = 12,5 мм БС12	ДТПJ сталь AISI 316 (-40…+400 °C) ДТПК сталь AISI 310 (-40…+400 °C)	10…100, кратно 10
	364	D = 1,5 мм	ДТПК сталь AISI 321 (-40…+800 °C)	60…30000, кратно 10
	374	D = 2,0 мм	ДТПК сталь AISI 321 (-40…+800 °C)
	384	D = 3,0 мм	ДТПК сталь AISI 321 (-40…+800 °C) ДТПJ сталь AISI 316 (-40…+750 °C)
	284	D = 4,5 мм	ДТПJ сталь AISI 316 (-40…+750 °C) ДТПN сплав Nicrobell D (-40…+1250 °C) ДТПК сталь AISI 310 (-40…+900 °C)
	394	D = 3,0 мм	ДТПJ сталь AISI 316 (-40…+750 °C) ДТПК сталь AISI 321 (-40…+800 °C)
	724	D = 3,0 мм M = 16 * 1.5 мм S = 17 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь AISI 321 (-40…+800 °C) ДТПJ сталь AISI 316 (-40…+750 °C)	10…500, кратно 10

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
БС – байонетное соединение

Примечание. ДТПК из КТМС 3 и 4,5 мм, сталь AISI 316 (-40…+900 ⁰С) доступны на заказ.

Преобразователи термоэлектрические на основе КТМС с кабельным выводом, мод.254

Мод.254 отличает наличие вывода КТМС L1 между монтажной частью L и стандартным кабельным выводом l (силиконовым или ННЭ, см.ниже). Это позволяет вынести кабельный вывод l из зоны высоких температур. Стандартная длина кабельного вывода – 250 мм.

Конструктивное

исполнение

Модель

Параметры

Диаметр

КТМС

Материал

Длина

монтажной

части L, мм

Длина вывода

КТМС L1, мм

254

D = 8 мм

M = 20×1,5 мм (подвижный штуцер)

3 мм

ДТПК

(-40…+800 °С)

Материал защитной арматуры: сталь 12Х18Н10Т

Материал оболочки КТМС: сталь AISI 321

60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000

60…100 000,

кратно

10 мм

Преобразователи термоэлектрические на основе КТМС с кабельным выводом, мод.264 и 274 (в разработке)

Предназначены для измерения температуры высокоскоростных газовых потоков (до 180 м/с; Ру среды – 0,25 МПа для ДТПК264; 0,15 МПа для ДТПК274) в газотурбинных установках и двигателях внутреннего сгорания.

Конструктивное

исполнение

Модель

Параметры

Диаметр

КТМС

Материал

Длина

монтажной

части L, мм

Длина вывода

КТМС L1, мм

Конструктивные исполнения термопар с кабельным выводом модель 264

264

D = 8 мм

M = 20×1,5 мм (накидная)

3 мм

ДТПL

(-40…+600 °С)

Материал защитной арматуры: сталь 12Х18Н10Т

Материал оболочки КТМС: 12Х18Н10Т

ДТПК

(-40…+800 °С)

Материал защитной арматуры: сталь 12Х18Н10Т

Материал оболочки КТМС: сталь AISI 321

60…100 000,

кратно

10 мм

Конструктивные исполнения термопар с кабельным выводом модель 274

274

D = 6 мм

M = 20×1,5 мм (накидная)

60, 80,

100, 200

Термопарные провода, поставляемые в качестве кабельного ввода совместно с ДТПХхх4 на основе КТМС

Кабель термопарный тип К (ХА), хромель-алюмель

Конструктивное исполнение

Наименование

Описание

Температурный

диапазон

Внешний диаметр

(толщина/ширина)

1 – термоэлектродная проволока

2 – термостойкий силикон

Провод термопарный К 2×0,35 СС 4,6 мм

Многожильный

Сечение проводов 0,35 мм²

Изоляция – термостойкий силикон

-40…+200 °С

4,6 мм

1 – термоэлектродная проволока

2 – стекловолокно

3 – экран (сталь AISI 304)

Провод термопарный ХА (К)

2×0,35 ННЭ 3,4 мм «К»

Многожильный

Сечение проводов 0,35 мм²

Изоляция – стекловолокно

Наружная оболочка –

экран стальной AISI 304

-40…+400 °С

3,4 мм

1 – термоэлектродная проволока

2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком

ДКТК011-0,5

ДКТК011-0,7

ДКТК011-1,2

Одножильный

Диаметр проводов: 0,5 мм

Изоляция нить К11С6

-40…+300 °С

1,8/2,0

2,0/2,8

2,8/4,0

Многожильный кабель термопарный ОВЕН СФКЭ

1 – термоэлектродная проволока

2, 4 и 5 – обмотка стеклонитью с пропиткой нагревостойким лаком

3 – обмотка фторопластовой запеченной пленкой

6 – обмотка стеклонитью (в противоположную сторону от обмотки 5) с пропиткой нагревостойким лаком

7 – экран из медной луженной оловом проволоки

Кабель СФКЭ ХА

2×0,5

Многожильный

С – изоляция из стекловолокна

Ф – изоляция из фторопластовой пленки

К – комбинированная изоляция и оболочка

Х – положительная жила, сплав хромель

А – отрицательная жила, сплав алюмель

2 – количество жил

0, 5 – сечение жилы

-60…+250 °С

3,0/4,5

Кабель термопарный тип L (ХK), хромель-копель

Конструктивное исполнение

Наименование

Описание

Температурный

диапазон

Внешний диаметр

(толщина/ширина)

Многожильный термопарный кабель ОВЕН СФКЭ

1 – термоэлектродная проволока

2, 4 и 5 – обмотка стеклонитью с пропиткой нагревостойким лаком

3 – обмотка фторопластовой запеченной пленкой

6 – обмотка стеклонитью (в противоположную сторону от обмотки 5) с пропиткой нагревостойким лаком

7 – экран из медной луженной оловом проволоки

Кабель СФКЭ ХК

2×0,5

Многожильный

С – изоляция из стекловолокна

Ф – изоляция из фторопластовой пленки

К – комбинированная изоляция и оболочка

Х – положительная жила, сплав хромель

К – отрицательная жила, сплав копель

2 – количество жил

0, 5 – сечение жилы

-60…+250 °С

3,0/4,5

1 – термоэлектродная проволока

2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком

ДКТК011-0,5

ДКТК011-0,7

ДКТК011-1,2

Одножильный

Диаметр проводов: 0,5 мм

Изоляция нить К11С6

-40…+300 °С

1,8/2,0

2,0/2,8

2,8/4,0

Кабель термопарный тип N (HH), нихросил-нисил

Конструктивное исполнение

Наименование

Описание

Температурный диапазон

Внешний диаметр

(толщина/ширина)

1 – термоэлектродная проволока

2 – термостойкий силикон

Провод термопарный N 2×0,35 СС 4,6 мм

Многожильный

Сечение проводов 0,35 мм²

Изоляция – термостойкий силикон

-40…+200 °С

4,6 мм

Провод термопарный НН (N) 2×0,35 ННЭ 3,4 мм «N»

1 – термоэлектродная проволока

2 – стекловолокно

3 – экран (сталь AISI 304)

Провод термопарный НН (N)

2×0,35 ННЭ 3,4 мм

«N»

Многожильный

Сечение проводов 0,35 мм²

Изоляция – стекловолокно

Наружная оболочка – экран стальной AISI 304

-40…+400 °С

3,4 мм

Кабель термопарный тип J (ЖК), железо-константан

Конструктивное исполнение

Наименование

Описание

Температурный диапазон

Внешний диаметр

(толщина/ширина)

1 – термоэлектродная проволока

2 – термостойкий силикон

Провод термопарный J 2×0,22 СС 4,2 мм

Многожильный

Сечение проводов 0,22 мм²

Изоляция и наружная оболочка –

термостойкий силикон

-40…+200 °С

4,2 мм

1 – термоэлектродная проволока

2 – стекловолокно

3 – экран (сталь AISI 304)

Провод термопарный ЖК×2 0,22 ННЭ 3,3мм

Многожильный

Сечение проводов 0,22 мм²

Изоляция – стекловолокно

Наружная оболочка –

экран стальной AISI304

-40…+400 °С

3,3 мм

Функциональные преимущества термопар из КТМС по сравнению с проволочными термопарами

низкий показатель тепловой инерции (2 сек – для КТМС диаметром 4,5 мм) для регистрации быстропротекающих процессов;
высокая стабильность и увеличенный рабочий ресурс (превышение в 2-3 раза по сравнению с обычными);
возможность изгиба, монтажа в труднодоступных местах и кабельных каналах (60-100 м);

разные варианты установки: приваривать, припаивать или крепить термопару (хомутом, на винт) к поверхности;
выдерживают большие рабочие давления (до 150 МПа);
для дополнительной защиты термоэлектродов от воздействия окружающей среды термопары могут производиться в защитных чехлах.

Общие сведения о термопарах

В общем случае термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. Один спай – «рабочий» – помещают в измеряемую среду, другой – «холодный» – должен находиться при температуре 0 °С. При разных температурах спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур. Рабочий спай защищается от прямого соприкосновения со средой защитной арматурой.

КТМС – Кабель Термопарный с Минеральной изоляцией в Стальной оболочке. Конструктивно КТМС состоит из гибкой металлической трубки, в которую помещены термоэлектроды (см. рис.). Пространство между термоэлектродами и стальной жаростойкой оболочкой заполнено плотной дисперсной минеральной изоляцией – оксидом магния.

Справочная таблица размеров кабельных термопар

Параметр	Значение
Наружный диаметр защитной оболочки, d, мм	1,5	2,0	3,0		4,5
Количество термоэлектродов	2	2	2	4	2	4
Диаметр термоэлектродов C, мм	0,25	0,33	0,48	0,46	0,74	0,69
Толщина защитной оболочки, S, мм	0,18	0,23	0,33	0,33	0,51	0,51

Связанные приборы


Специальный термопарный, термоэлектродный или компенсационный кабель (провод) используется для подключения термопары к прибору, благодаря чему уменьшается погрешность измерения.	Бобышки приварные предназначены для монтажа термопреобразователей, защитных гильз и датчиков уровня на месте эксплуатации. Бобышка устанавливается на объекте с применением сварки.

Нормирующие преобразователи ОВЕН НПТ-1 и НПТ-3 предназначены для преобразования значения температуры, измеренной при помощи термопары или термосопротивления, в унифицированный сигнал постоянного тока 0(4)…20 мА.

Документация

Руководство по эксплуатации ДТП термопары на основе КТМС

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Технические характеристики

Технические характеристики термопар с кабельным выводом (модели ХХ4)

Тип ТП	Класс допуска	Тр, °С	Тн, °С	Материал защитной оболочки КТМС	Диаметр оболочки, D, мм	Давление	Исполнение спая	Кабельный вывод
ДТПN (НН)	1	-40…+1000 -40…+1250	900	сплав Nicrobell D	4,5	До 6,3 МПа, в зависимости от конструктивного исполнения	Изолированный или неизолированный	Силиконовый («С»)
ДТПК (ХА)	1	-40…+800	600	сталь AISI 321	1,5; 2,0; 3,0			Силиконовый («С») Экранированный ННЭ («К»)
ДТПК (ХА)	1	-40…+900	700	сталь AISI 310	4,5			Силиконовый («С») Экранированный ННЭ («К»)
ДТПL (ХК)	2	-40…+600	450	сталь 12Х18Н10Т	3,0			Кабель СФКЭ-ХК К
ДТПJ (ЖК)	1	-40…+400 -40…+600	250 450	сталь AISI 316	3,0; 4,5			Экранированный ННЭ («К») Силиконовый («С»)

Показатель тепловой инерции термопар на основе КТМС (без защитного чехла)

Не превышает значений, указанных в таблице (в зависимости от вида рабочего спая и наружного диаметра рабочей части d, мм):

Вид рабочего спая	Показатель тепловой инерции термопреобразователя, с
Вид рабочего спая	d = 1,5	d=2,0	d = 3,0	d = 4,5	d = 6,0
Изолированный от оболочки КТМС	0,4	0,5	1,0	2,0	4,0
Неизолированный от оболочки КТМС	0,15	0,25	0,5	1,0	3,0

Показатель тепловой инерции термопар на основе КТМС (в защитных чехлах D=12 и 20 мм)

Не превышает значений, указанных в таблице (в зависимости от вида рабочего спая и наружного диаметра погружной части D, мм):

Вид рабочего спая	Показатель тепловой инерции термопреобразователя, с
Вид рабочего спая	D = 12 мм, керамический чехол (корунд)	D = 20 мм, керамический чехол ( корунд)	D = 20 мм, металлический чехол
Изолированный от арматуры	30	90	50
Неизолированный от арматуры	—	—	30

Условия эксплуатации

Рабочие условия эксплуатации узлов коммутации: помещения с нерегулируемыми климатическими условиями и (или) навесы, при атмосферном давлении от 84 до 106,7 кПа, с температурой в диапазоне от минус 40 до +85 °С и относительной влажностью не более 95 % при +35 °С и более низких температурах без конденсации влаги.

Для датчика ДТПК155 я заказал длину монтажной части 800 мм. Подскажите, пожалуйста, какой будет длина входящей туда металлической трубки? Ведь ее длина зависит от общей длины L?

Да, действительно, длина L2 – размер металлической части – варьируется в зависимости от общей длины монтажной части L. Ниже приведены типоразмеры L и L2.

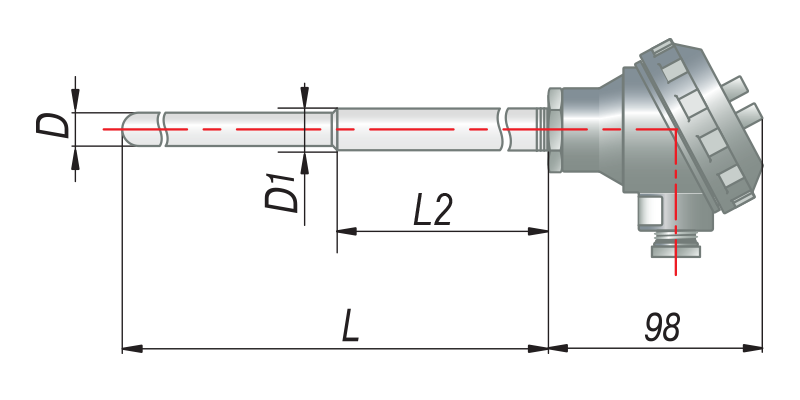

Конструктивные размеры монтажных частей ДТПХ145, ДТПХ155

L, мм	L2, мм
250	80
320	80
400	80
500	80
630	80
800	200
1000	400
1250	650
1600	1000
2000*	1400*

* Только мод. 145

В чем отличие ваших новых термопар с КТМС от обычных термопар, которые выпускались раньше?

КТМС, по результатам многочисленных экспериментов ведущих производителей термопар, отличаются от проволочных термопар более высокой стабильностью и бОльшим сроком службы. Также сам термопарный кабель при монтаже датчика можно изгибать, если это необходимо.

Термопара при нагреве снижает температуру. Что делать?

Не соблюдена полярность. Поменяйте «+» и «-» на приборе, к которому подключена термопара.

Термопары ОВЕН проходят первичную поверку?

Компания ОВЕН имеет право первичной поверки выпускаемой продукции, которая сертифицирована как СИ (средство измерения). В комплекте с датчиком идет паспорт, в котором идет отметка поверителя (поверительное клеймо), а также печать нашей службы СТК.

Какой может быть максимальная длина монтажной части КТМС? В частности, мод. 284 с вилкой?

Монтажной частью термопары мод. 284 является КТМС без дополнительной защитной арматуры. Мы можем изготовить датчик с очень длинной монтажной частью L, вплоть до 100 м.

Хотел купить датчик ДТПК374 (Ø КТМС 2 мм) с вилкой стандартного разъема, но в техподдержке сказали, что такая термопара идет с вилками мини-разъема. От чего вообще это зависит? И, кстати, идет ли в комплекте адаптер?

Тип вилки зависит от диаметра КТМС: вилкой мини-разъема комплектуются термопреобразователи с КТМС Ø1,5-3 мм (модели 364, 374, 384). Вилкой стандартного разъема – датчики с КТМС Ø3-6 мм (модели 384, 284, 394). Адаптеры для подключения датчиков к измерительной линии поставляются отдельно с заказываемой длиной удлинительного кабеля (или без него). Они также бывают двух модификаций: мини- и стандартные.

Комплектация при заказе

Датчик
Паспорт

Войти

Регистрация

Login

Регистрация

Вы можете отправить нам текстовую заявку:

Основное применение

Ассортиментный ряд термопар ОВЕН с КТМС включает в себя

Модификации

Конструктивные исполнения термопар с кабельным выводом (модели ХХ4)

Преобразователи термоэлектрические на основе КТМС с кабельным выводом, мод.254

Преобразователи термоэлектрические на основе КТМС с кабельным выводом, мод.264 и 274 (в разработке)

Термопарные провода, поставляемые в качестве кабельного ввода совместно с ДТПХхх4 на основе КТМС

Кабель термопарный тип К (ХА), хромель-алюмель

Кабель термопарный тип L (ХK), хромель-копель

Кабель термопарный тип N (HH), нихросил-нисил

Кабель термопарный тип J (ЖК), железо-константан

Функциональные преимущества термопар из КТМС по сравнению с проволочными термопарами

Общие сведения о термопарах

Справочная таблица размеров кабельных термопар

Связанные приборы

Документация

Технические характеристики

Технические характеристики термопар с кабельным выводом (модели ХХ4)

Показатель тепловой инерции термопар на основе КТМС (без защитного чехла)

Показатель тепловой инерции термопар на основе КТМС (в защитных чехлах D=12 и 20 мм)

Условия эксплуатации

В чем отличие ваших новых термопар с КТМС от обычных термопар, которые выпускались раньше?

Термопара при нагреве снижает температуру. Что делать?

Термопары ОВЕН проходят первичную поверку?

Какой может быть максимальная длина монтажной части КТМС? В частности, мод. 284 с вилкой?

Сообщить об опечатке

Текст, который будет отправлен нашим редакторам:

Ваш комментарий (необязательно):
