ДЗ-СО сигнализатор (детектор) загазованности угарного газа (СО) для парковок с цифровым интерфейсом RS-485

Детектор превышения уровня оксида углерода (СО) служит для автоматического контроля концентрации угарного газа в воздухе. Он непрерывно следит за уровнем СО и сигнализирует о его превышении, когда концентрация достигает пороговых значений. Этот прибор можно использовать на парковках в жилых, административных, производственных зданиях и сооружениях, а также в гаражах. Детектор передаёт цифровые данные о концентрации СО через интерфейс RS-485.

Функциональные особенности

• Индикация (световая и звуковая) достижения СО двух пороговых значений – 20 мг/м³ и 100 мг/м³.*
• Передача состояний порогов и значения уровня СО по RS-485
• Встроенная самодиагностика и режим имитации аварии.
• Автоотключение второго порога срабатывания после уменьшения концентрации ниже порогового значения.
• Два дискретных выхода типа «транзисторный ключ» по порогам.
• Напряжение питания – 24 В постоянного тока.
• Дублированные контакты клеммных колодок позволяют легко собирать приборы в шинную топологию сети RS-485 и дискретных выходов.
• Сечение провода для монтажа внешних связей от 0,35 до 0,75 мм², диаметр кабеля до 6 мм.

* Под заказ возможна настройка на другие пороги в пределах диапазона измерений прибора

Детектор представляет собой стационарное настенное устройство непрерывного действия для обнаружения утечек и скопления угарного газа. Контроль концентрации СО в воздухе осуществляется при помощи электрохимического чувствительного элемента, принцип действия которого основан на изменении электрических параметров электродов, находящихся в контакте с электролитом, в присутствии угарного газа.

Чувствительный элемент обладает высокой чувствительностью и селективностью к окиси углерода. Применяемый метод отбора пробы – диффузионный. Контролируемая одним прибором площадь составляет не более 200 м².

Прибор имеет цифровой интерфейс RS-485 и два дискретных выхода типа «транзисторный ключ», позволяющие удаленно получать информацию о состоянии порогов сигнализации.

В приборе предусмотрен режим имитации аварии, позволяющий проверить работоспособность сигнализации и выходного устройства прибора без применения газовых смесей.

Возможно несколько сценариев подключения и использования прибора:

1. Подключение к контроллеру только по сети RS-485 с опросом регистра состояния порогов.
2. Подключение к контроллеру только дискретных выходов и контроль их состояния.
3. Одновременное подключение к контроллеру по сети RS-485 и дискретных выходов.

В первых двух сценариях экономятся ресурсы контроллера и кабельные линии.

В третьем сценарии контролируются состояния дискретных выходов, а также выполняется опрос регистра состояния порогов. Данный сценарий наиболее надёжен, с точки зрения помехозащищённости.

Области применения

Газовый детектор ОВЕН ДЗ-СО применяется в закрытых паркингах, подземных гаражах, подвалах промышленных предприятий и т.п.

Датчик загазованности ОВЕН ДЗ-СО следует устанавливать так, чтобы вентиляционные прорези были снизу и сверху, чтобы возникающая в этом случае естественная конвекция поставляла к сенсору газовую смесь для повышения быстродействия. Кроме того, такое расположение датчика снижает дополнительную погрешность от саморазогрева электронной платы.

Габаритные и установочные размеры

Правила установки на парковках

При выборе места установки необходимо соблюдать следующие рекомендации:

• Датчики угарного газа устанавливаются по всей площади подземной парковки.
• Согласно нормативной документации – один датчик может контролировать 200 м² пространства паркинга (это радиус 8 метров, если устройство устанавливается на стены и столбы).

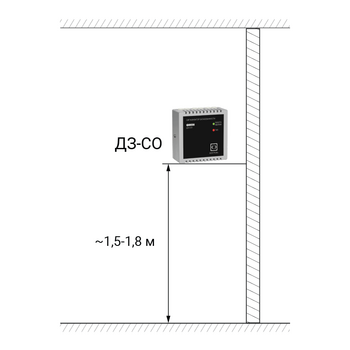

• Датчики располагаются на уровне органов дыхания человека, как правило, 1,5 – 1,8 м от уровня пола.
