Графическая панель оператора ИП320 для объектов автоматизации с небольшим набором параметров, поддерживает совместную работу с ОВЕН ПЛК, с модулями ОВЕН МВА8, МВУ8, МДВВ, а также приборами и контроллерами других производителей. Выпускается в щитовом корпусе 172х94х30 мм, степень защиты со стороны передней панели IP65
Основные функции ОВЕН ИП320
Работа в сети RS-485 и RS-232 в режиме Master, Slave
Совместимость с контроллерами различных компаний-производителей
Поддержка универсального протокола Modbus RTU
Монохромный графический ЖК дисплей с разрешением 192х64 пикселя и с подсветкой
Чтение и редактирование значений параметров и передача их в сеть
Защита с помощью пароля от несанкционированного изменения значений параметров и перехода на другой экран
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Технические характеристики
Напряжение питания
20…28 В постоянного тока
Потребляемая мощность
не более 4 Вт
Интерфейсы связи
RS-232, RS-485
Скорости работы интерфейсов
2400, 4800, 9600, 19200, 38400,115200 бит/с
Универсальный протокол обмена
Modbus RTU
Конструктивное исполнение
корпус щитового крепления
Степень защиты корпуса
IP65 (со стороны передней панели)
Тип дисплея, диагональ
графический монохромный ЖК с подсветкой, 3.7″
Разрешение дисплея
192х64 точки
Размеры дисплея, ДхШ
100х35 мм
Количество кнопок
20
Габаритные размеры, ДхШхГ
172x94x30 мм
Масса
не более 0,5 кг
Условия эксплуатации
Температура окружающего воздуха
от 0 до +50 °С
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)
не более 80 %
Атмосферное давление
86…106,7 кПа
Кабель ИП320
«Кабель ИП320» предназначен для подключения панели оператора ИП320 к персональному компьютеру. Кабель позволяет программировать панель посредством бесплатного конфигуратора ИП320. Подключение кабеля к панели производится без использования переходника, согласно рис. 1.
Помимо этого «Кабель ИП320» можно использовать для связи панели оператора ИП320 с программируемым контроллером ОВЕН ПЛК100, связь осуществляется через порт контроллера — RS232, как указано на рис.2.
Распайка кабеля представлена на рис.3.

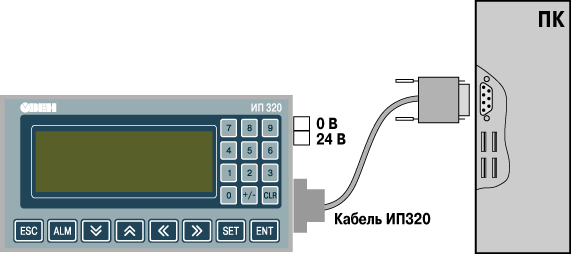

Рис. 1. Подключение панели оператора ИП320 к ПК с помощью Кабеля ИП320.
Рис. 2. Подключение ПЛК100 к ИП320 с помощью Кабеля ИП320

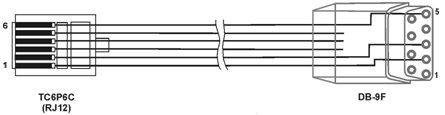

Рис. 3. Распайка Кабеля ИП320.
Технические характеристики
Разъем со стороны панели – DB9f
Разъем со стороны компьютера – DB9f
Длина кабеля – 1,5 м.
Рабочая температура – -20..+75 С
Вес/с упаковкой – 66/75 гр. +/-5гр.
Комплектация
Кабель ИП320 – 1шт.
Гарантийный талон – 1 шт.
На экране жидкокристаллического дисплея 3.7″ могут отображаться русские и английские символы, пиктограммы (индикатор, переключатель экранов и т.п.) и любые графические изображения. Дисплей монохромный, имеет фоновую подсветку.
Панель может отображать большое количество пользовательских экранов.

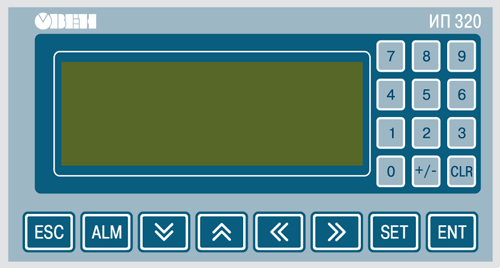

Функции кнопок
Пользователь может последовательно переключать экраны или вызвать нужный экран функциональной кнопкой.
Независимо от текущего статуса дисплея, нажатие этой кнопки возвращает его к начальному экрану. Как правило, начальным экраном пользователь назначает либо главное меню проекта, либо наиболее часто используемый экран проекта.
При нажатии этой кнопки вызывается «Список тревог» (перечень нештатных ситуаций).
Кнопка служит для запуска процедуры редактирования значений параметров, а также для перехода между элементами редактирования в области текущего экрана.
Записывает измененное значение текущего параметра и включает режим редактирования следующего параметра. После редактирования последнего параметра текущего экрана завершает процедуру редактирования.
Кнопки редактирования значений параметров
…
Набирается числовое значение параметра.
Нажатие этой кнопки задает знак параметра («+» или «–»).
Очистка области ввода редактируемого значения.
Все 20 кнопок могут быть также запрограммированы как функциональные. В этом случае по их нажатию будет осуществляться некоторая операция (вызов нужного экрана, изменение значения параметра, управление каким-либо механизмом и др.)
Интерфейсы RS-485, RS-232
В панели оператора ИП320 установлены модули двух интерфейсов: RS-485 и RS-232.
Интерфейс RS-485 позволяет:
получать из сети значения любых параметров;
передавать в сеть значения редактируемых параметров.
По интерфейсу RS-232 можно:
программировать панель на ПК (программа-конфигуратор поставляется бесплатно);
получать информацию от различного оборудования (например, ОВЕН ПЛК или программируемого контроллера другого производителя).
Подключение ИП320 к ПК или контроллеру производится напрямую (без использования адаптера).
Панель оператора ИП320 работает в режиме «мастера» сети или «подчиненного» по портам RS-485 и RS-232.
Поддержка универсального протокола Modbus
Сетевой обмен данными с ИП320 осуществляется по протоколу Modbus RTU. Поддержка распространенного протокола Modbus позволяет ИП320 работать в одной сети с контроллерами и модулями как фирмы ОВЕН, так и других производителей.
Конфигуратор ИП320
Конфигурирование панели оператора осуществляется на ПК с помощью программы «Конфигуратор ИП320», которая предоставляется в комплекте с прибором на компакт-диске. Программа удобна в использовании и доступна в обучении.
Конфигуратор ИП320 предназначен для создания, редактирования и сохранения пользовательских экранов, которые будут отображаться на дисплее прибора. Каждый экран содержит набор базовых элементов для задания функций панели.
Программа позволяет вводить буквы и символы (русские или английские), динамический текст, различные графические изображения, задавать параметры для чтения и редактирования, индикаторы состояния процесса, графики, линейки, элементы переключения экранов и т.п.
Совокупность экранов образует проект, который можно загрузить в панель или сохранить в виде файла на жестком диске компьютера.
Окно «Конфигуратора ИП320»

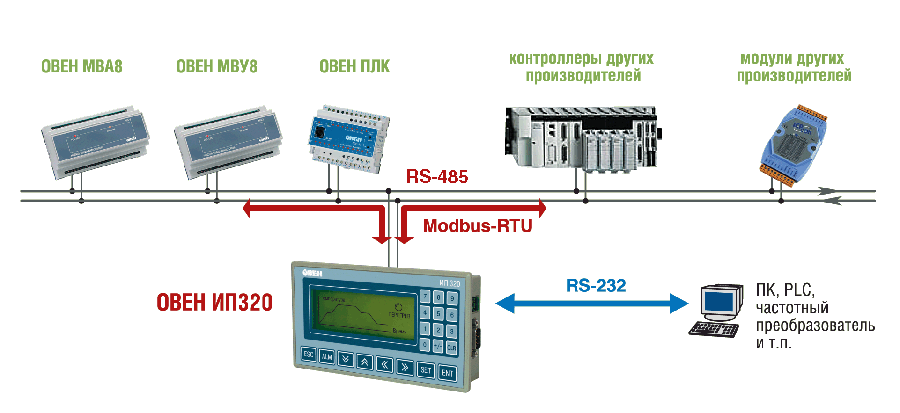

Пример использования панели оператора ИП320
Приобрели новые панели ИП320 (2011 года выпуска), не можем загрузить в неё проект. Старые панели прошиваются без проблем, версия конфигуратора 6.5k.
Причина Вашей проблемы — старая версия конфигуратора ИП320.
Панели, произведенные после 18 января 2011 года, прошиваются только конфигуратором версии 8.0k.
При подключении панели к порту ПЛК «Debug RS-232» кабелем, идущим в комплекте с ПЛК — данные не передаются, а в режиме Master панель выдаёт «Потеря связи». Распайку кабеля проверял по руководству. Что я делаю не так?
Проблема в кабеле. Поясню:
В кабеле КС1, идущем в комплекте с ПЛК, есть перемычка(4-5), которая переводит контроллер в режим программирования по порту «Debug RS-232», не смотря на загруженную программу. Проверка перемычки осуществляется после перезагрузки.
Для связи ПЛК с ИП320(или СП270) Вам необходим кабель КС2:
Рекомендуется в случае подключения панели по порту Debug программировать ПЛК по Ethernet или USB, если возможности для этого нет, нужно строго соблюдать порядок действий:
Подключить ПЛК к ПК кабелем КС1
Подать питание на ПЛК
Загрузить программу работы ПЛК с панелью
Создать загрузочный проект для ПЛК, в CoDeSys в режиме Login: OnlineСоздание_загрузочного_проекта
Выключить питание ПЛК
Подключить ПЛК к панели, кабелем КС2
Подать питание на приборы, нажать на ПЛК кнопку «Сброс»
В комплекте с панелью ИП320 идёт переходник RS-485/RS-232, можно ли его использовать, как полноценный преобразователь? И позволяет ли он программировать саму панель?
Данный переходник не является преобразователем – это просто клемник для витой пары RS-485.
Запрограммировать через него панель не получится — не хватает сигнала передачи RTS(7 pin COM-порта).
Подключаю ИП320 в режиме Master к ПЛК(Slave). Что указывать в «атрибутах регистра» панели?
«Адрес ПЛК» – адрес, подключаемого к панели, Slave-устройства. В данном случае — ПЛК, задаётся в Конфигурации модуля Modbus(slave) параметр «Address».
«Регистр №» – адрес переменной внутри конкретного Slave-устройства. В ОВЕН ПЛК адресация переменных происходит автоматически при добавлении их в модуль Modbus(Slave) конфигурации – по правилам сдвига, подробней cм. «PLC-Configuration.pdf»(для ПЛК100) или «Руководство_Пользователя.pdf»(для ПЛК110) идущим на диске ПЛК или на схеме:

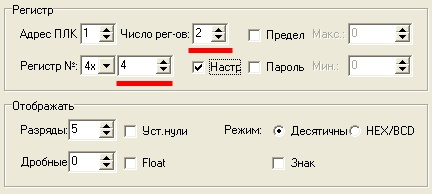

Так для опроса переменной 4 байта по данной схеме, окно атрибута «Регистра» выглядит:
Параметр «Настр» разрешает пользователю Вводить значение.
На нижней половине указываются параметры отображения: возможность сдвига запятой в принятом значении (в том числе для целочисленных) Для передачи значений с плавающей точкой указ(FLOAT). Рекомендую изучить примеры на диске и подробную инструкцию в разделе «Рекомендации»
Как сохранить передаваемые с панели(Master) на ПЛК(Slave) данные, после отключения питания?
Все переменные модуля Modbus(Slave) ПЛК1хх, по умолчанию, объявляются, как энергонезависимые (RETAIN) – поэтому дополнительных настроек не требуется.
Сохранение переменных после отключения питания происходит согласно руководству на конкретный ПЛК.
Собираюсь подключать ИП320 к ПЛК стороннего производителя, протоколы совпадают – Modbus RTU, а вот какие Modbus-функции поддерживает панель?
ИП-320 поддерживает, следующие функции Modbus:
Чтение регистра — 3(hex).
Запись одного регистра – 6
Запись нескольких регистров -10 (hex).
Для бит: 1 — чтение, 5 — запись.
На сегодняшний день, большинство производителей, поддерживают стандарт Modbus полностью внутри своих ПЛК – поэтому проблем у Вас не возникнет.
Схема ПЛК(Master) – ИП320(Slave). Значения с панели читаются без проблем, а запись не происходит. Почему?
Не правильно выбрана функция записи Modbus в ПЛК:
В режиме Master для ОВЕН ПЛК1хх пользователь может задать используемые при чтении/записи параметров Modbus-функции. Функция указывается в параметрах добавляемой в UniversalModbusDevice переменной. Поддерживаемые панелью функции описаны ранее.
Почему при работе панели в режиме Slave, передача значений в ПЛК осуществляется медленней, чем в режиме Master? Помимо панели на RS-485 контроллера висят модули ввода-вывода Мх110.
Отличительной особенностью режима Master панели является опрос только параметров текущего экрана + списка тревог и доп. параметров управления из меню «Настройки проекта».
В режиме Панель-Slave ПЛК передаёт в сеть RS-485 абсолютно все параметры для всех приборов (всех подключенных UniversalModbusDevice) в связи с этим цикл опроса существенно возрастает.
Его уменьшение возможно:
Полным соблюдением правил построения сети RS-485
Оптимальным подбором времени цикла (параметр ПЛК PollingTime) 200-500мс
Опросом ряда устройств или параметров сети RS в режиме ПЛК «по команде»
Мы рекомендуем делать панель Мастером и сажать на отдельный интерфейс в случае работы с ПЛК, если это возможно. С точки зрения настройки режим Master проще.
Нам необходимо вынести панель ИП320 на 50метров от щита с ПЛК100. При этом порт «RS-485» контроллера уже занят на работу с модулями, а хотелось бы сделать панель Masterом. Можно ли преобразовать порт «RS-232» ПЛК?
Преобразовать порт ПЛК100 «RS-232» в «RS-485» можно с помощью преобразователя ОВЕН АС3-М, при этом можно использовать идущий в комплекте с преобразователем кабель (удлинитель Com-порта). Кабель КС4 для программирования панели является перекрёстным и для данной задачи не подходит (крест уже внутри АС3-М).
При загрузке проекта в панель на экране появляется соответствующая пиктограмма, но строка загрузки не бежит. Через некоторое время конфигуратор выдает ошибку Time-Out. Подключение произвожу через преобразователь Usb-Com специально купленным кабелем КС4 «без переходника». Что я не так делаю?
Причина в системе защиты MS Windows.
Для работы через преобразователь Usb-Com, необходимо отключить Брандмауэр Windows или другой установленный на данном компьютере файрвол.
