МДВВ модуль дискретного ввода/вывода ОВЕН

Описание
Технические характеристики
Чертежи,схемы,модели
Комплектность

СНЯТ С ПРОИЗВОДСТВА

Обращаем Ваше внимание на модули линейки Мх110

Тип

Старая линейка

Линейка Мх110

Дискретный ввод

МДВВ

МВ110-224.16Д

МВ110-224.16ДН

МВ110-24(220).32ДН

Дискретный вводвывод

МК110-224.8Д.4Р

МК110-224.8ДН.4Р

Назначение

Модуль дискретных входов и выходов для распределенных систем в сети RS-485 (протоколы ОВЕН, Modbus, DCON).

Модуль может использоваться совместно с программируемыми контроллерами ОВЕН ПЛК или др.

МДВВ работает в сети RS-485 при наличии в ней «мастера», при этом сам МДВВ не является «мастером» сети.

Модуль выпускается в корпусе типа Д9 для крепления на DIN-рейку.

Основные функции

12 дискретных входов для подключения контактных датчиков и транзисторных ключей n-p-n типа
Возможность использования любого дискретного входа в режиме счетчика (максимальная частота сигнала – 1 кГц)
8 встроенных дискретных выходных элементов в различных комбинациях:
– э/м реле 8 А 220 В;
– оптотранзисторный ключ 400 мА 60 В;
– оптосимистор 0,5 А 300 В;
– для управления твердотельным реле
Возможность генерации ШИМ-сигнала любым из выходов
Автоматический перевод исполнительного механизма в аварийный режим работы при нарушении сетевого обмена
Поддержка распространенных протоколов Modbus (ASCII, RTU), DCON, ОВЕН
Бесплатная программа «КОНФИГУРАТОР МДВВ»:
– конфигурирование прибора на ПК;
– регистрация состояния дискретных входов и выходных элементов (скважности ШИМ)
Помехоустойчивость благодаря:
– встроенному импульсному источнику питания 90…264 В 47…63 Гц;
– гальванической развязке в цепях выходов, питания и интерфейса RS-485;
– применению защитных элементов в цепях дискретных входов

Бесплатно: OPC-сервер, библиотеки WIN DLL.
Обращаем Ваше внимание на новую линейку модулей ввода/вывода Мх110

Обращаем Ваше внимание на модули линейки Мх110

Тип	Старая линейка	Линейка Мх110
Аналоговый ввод	МВА8	МВ110-224.8А МВ110-24(220).8АС МВ110-224.2А МВ110-224.2АС
Дискретный ввод	МДВВ	МВ110-224.16Д МВ110-224.16ДН МВ110-24(220).32ДН
Дискретный вводвывод	МДВВ	МК110-224.8Д.4Р МК110-224.8ДН.4Р
Дискретный вывод	МВУ8	МУ110-224.8К МУ110-224.8Р МУ110-224.16К МУ110-224.16Р МУ110-24(220).32Р
Аналоговый вывод	МВУ8	МУ110-224.8И МУ110-224.6У

Модули линейки Мх110 обладают расширенным функционалом и улучшенными техническими характеристиками по отношению к старой линейке (МВА8, МВУ8, МДВВ)

Программное обеспечение

Конфигуратор МДВВ

Документация

Декларация о соответствии на МДВВ

Свидетельство о типовом одобрении на модули Мх110, МДВВ, МВ110, МВА8, МВУ8

Список параметров МДВВ (Список параметров МДВВ)

Руководство по эксплуатации МДВВ

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Технические характеристики

Напряжение питания	90…264 В перем. тока частотой 47…63 Гц
Потребляемая мощность	не более 12 ВА
Количество дискретных входов	12
Тип датчика, подключаемого к дискретному входу	«сухой» контакт, транзисторный ключ n-p-n типа
Максимальная частота входного сигнала	1 кГц
Количество выходов	8
Тип интерфейса	RS-485
Скорость передачи данных, кбит/с	2.4, 4.8, 9.6, 14.4, 19.2, 28.8, 38.4, 57.6, 115.2
Максимальная длина линии связи	1200 м
Протоколы передачи данных	ОВЕН Modbus ASCII Modbus RTU DCON
Максимальное количество модулей в сети:
— для протокола ОВЕН при длине сетевого адреса 8 бит	32
— для протокола ОВЕН при длине сетевого адреса 11 бит	256
— для протокола Modbus	256
Тип корпуса	на DIN-рейку Д9
Габаритные размеры корпуса	157х86х58 мм
Степень защиты корпуса	IP20

Характеристики выходных элементов

Обозн.	Тип выходного элемента	Электрические характеристики
Р	электромагнитное реле	8 А при 220 В 50 Гц (cos φ>0,4)
К	транзисторная оптопара структуры n–p–n-типа	400 мА при 60 В
С	симисторная оптопара для управления однофазной нагрузкой	50 мА при 250 В (пост. откр. симистор) или 1 А (симистор вкл. с частотой не более 100 Гц и tимп.=5 мс
Т	выход для управления твердотельным реле	выходное напряжение 4…6 В макс. выходной ток 50 мА

Условия эксплуатации

Температура окружающего воздуха	+1…+50 °С
Атмосферное давление	86…106,7 кПа
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги)	не более 80 %

Модификации ОВЕН МДВВ

Функциональная схема МДВВ

Интерфейс RS-485

В МДВВ установлен модуль интерфейса RS-485, позволяющий:

конфигурировать прибор на ПК (программа-конфигуратор представляется бесплатно);
передавать в сеть сигналы с дискретных входов;
получать из сети сигналы состояния дискретных выходов и скважность ШИМ;
регистрировать состояние дискретных входов и выходов прибора.

МДВВ может работать в сети только при наличии в ней «мастера». «Мастером» сети RS-485 может быть персональный компьютер, программируемый контроллер, например ОВЕН ПЛК, и т.д.

Подключение МДВВ к ПК производится через адаптер ОВЕН АС3-М или АС4.

Поддержка протоколов ОВЕН, Modbus, DCON

Для сетевого обмена с МДВВ пользователь может выбрать один из четырех протоколов: ОВЕН, Modbus RTU, Modbus ASCII или DCON. Конфигурирование МДВВ осуществляется по протоколу ОВЕН.

Поддержка распространенных протоколов Modbus и DCON позволяет МДВВ работать в одной сети с контроллерами и модулями как фирмы ОВЕН, так и других производителей.

Интеграция в АСУ ТП

При интеграции МДВВ в АСУ ТП в качестве программного обеспечения можно использовать SCADA-систему Owen Process Manager или какую-либо другую программу.

Компания ОВЕН бесплатно предоставляет для МДВВ:

OPC-сервер для подключения прибора к любой SCADA-системе или другой программе, поддерживающей OPC-технологию;
библиотеки DLL для быстрого написания драйверов.

Дискретные входы МДВВ

МДВВ имеет 12 дискретных входов, к которым можно подключать устройства с «сухими» контактами (кнопки, выключатели, герконы, реле и др.) или транзисторные ключи n-p-n типа.

Каждый дискретный вход может работать в одном из двух режимов:

ON/OFF, при котором непосредственно считывается состояние входа;
режим счетчика.

Работа дискретного входа в режиме счетчика

При работе в режиме счетчика в сеть передается количество импульсов, поступивших на дискретный вход. Максимальная частота импульсов счета составляет 1 кГц.

Размер переменной счета равен 16 бит. При переполнении счетчика его значение автоматически обнуляется и счет продолжается.

При пропадании питания результаты счета сохраняются в энергонезависимой памяти прибора.

Дискретные выходы МДВВ для управления исполнительными механизмами

В приборе по желанию заказчика могут быть установлены в различных комбинацях 8 дискретных выходных элементов (ВЭ): э/м реле, транзисторные или симисторные оптопары, выходы для управления твердотельным реле.

МДВВ позволяет непосредственно управлять дискретными выходами и подключенными к ним исполнительными механизмами через сеть RS-485. Благодаря этому МДВВ может быть использован в качестве модуля выходов для любой SCADA-системы или программируемого контроллера, например ОВЕН ПЛК.

Управление дискретными выходами МДВВ возможно в двух режимах:

ON/OFF, при котором дискретный выходной элемент включается и выключается по сигналу из сети;
ШИМ, при котором прибор по сигналу скважности из сети самостоятельно генерирует ШИМ-сигнал.

МДВВ генерирует ШИМ с высокой точностью, которую нельзя обеспечить при передаче команд включения и отключения ВЭ через низкоскоростную сеть RS-485. Период ШИМ для дискретного ВЭ задается пользователем.

В случае аварии системы управления или при обрыве связи прибор переводит дискретные выходы в безопасное состояние, заданное заранее.

Элементы индикации ОВЕН МДВВ

Показания светодиодных индикаторов

«ВЫХОДЫ 1…8»	Отображают состояние дискретных выходных элементов (светятся при включении).
«ВХОДЫ 1…12»	Отображают состояние дискретных входов (светятся при включении).
«ПИТАНИЕ»	Светится при подаче питания на прибор.
«RS-485»	Мигает при обмене данными по сети RS-485.
«АВАРИЯ»	Светится, если хотя бы один из каналов управления перешел в аварийное состояние.

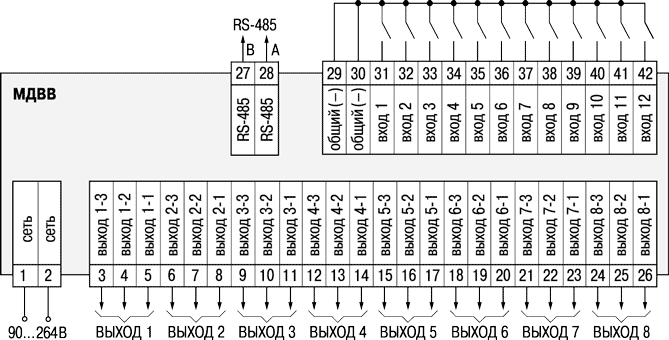

Общая схема подключения прибора МДВВ

Общая схема подключения прибора

Схемы подключения выходных элементов


Выходной элемент типа Р (э/м реле)	Выходной элемент типа К (транзисторная оптопара)

Выходной элемент типа С (симисторная оптопара)	Выходной элемент типа Т (для управления твердотельным реле)
