Назначение модуля ввода параметров электрической сети МЭ110-224.1Н
Прибор предназначен для измерения напряжения, силы тока, частоты, мощности, фазового угла и коэффициента мощности в однофазных сетях, преобразования измеренных параметров в цифровой код и передачи результатов измерений в сеть RS-485.
Прибор может быть использован в составе измерительных систем контроля и управления технологическими процессами на промышленных предприятиях и на объектах жилищно-коммунального и сельского хозяйства.
Прибор не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.
К прибору предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.
Конфигурирование прибора осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.
Модули МЭ110 ориентированы в первую очередь на отечественного потребителя
МЭ110 является полностью российской разработкой крупнейшего отечественного производителя средств промышленной автоматизации – компании ОВЕН.
Все это означает:
короткие сроки производства и поставки;
удобство приобретения через широкую дилерскую сеть;
гарантийное и постгарантийное обслуживание в сервисных центрах по всей России;
подробную документацию полностью на русском языке;
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Наименование
Значение
Напряжение питания
от 90 до 264 В переменного тока (номинальное напряжение 220 В) частотой от 47 до 63 Гц или
от 20 до 375 В постоянного тока (номинальное напряжение 24 В)
Потребляемая мощность, ВА, не более
4
Измерение напряжения и частоты
Количество аналоговых каналов измерения
1
Входной сигнал напряжения (действующее значение)
С использованием внешних трансформаторов напряжения
~ (40… 400) В, от 45 до 65 Гц
~ (40 мВ… 4000 кВ), от 45 до 65 Гц
Частота, Гц
от 45 до 65 Гц
Основная погрешность измерений
± 0,5 %
Дополнительная погрешность измерения, вызванная изменением температуры окружающего воздуха относительно нормальной (на каждые 10 °С изменения температуры)
± 0,5 %
Время опроса входа, с, не более
1
Интерфейс связи
Интерфейс связи с мастером сети
RS-485
Максимальное количество приборов, одновременно подключаемых к сети RS-485, не более
32
Максимальная скорость обмена по интерфейсу RS-485, бит/с
115200
Протоколы связи, используемые для передачи информации
ОВЕН; ModBus-RTU;
ModBus-ASCII; DCON
Степень защиты корпуса
IP20 со стороны передней панели,
IP00 со стороны клеммной колодки
Конструктивное исполнение
Габаритные размеры прибора, мм
110´ 76 ´ 27
Масса прибора, кг, не более
0,5
Средний срок службы, лет
10
Средняя наработка на отказ, часов
50000
Условия эксплуатации прибора
Прибор эксплуатируется при следующих условиях:
закрытые взрывобезопасные помещения без агрессивных паров и газов;
температура окружающего воздуха от минус 20 до + 55 °С;
верхний предел относительной влажности воздуха 80 % при 35 °С и более низких температурах без конденсации влаги;
атмосферное давление от 84 до 106,7 кПа.
По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ 52931-2008.
По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ 52931-2008.
По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N2 по ГОСТ 52931-2008.
По электромагнитной совместимости модули относятся к оборудованию класса А по ГОСТ Р 51522-99. Допускается при подаче импульсных помех кратковременное прекращение обмена по сети RS-485. Обмен должен восстанавливаться сразу по окончании действия помехи.

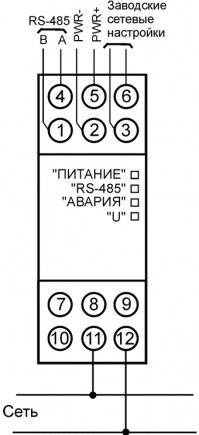

Подключение прибора к однофазной сети

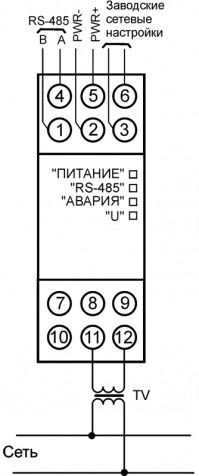

Подключение прибора к однофазной сети через согласующий трансформатор
