МПР51 регулятор температуры и влажности, программируемый по времени ОВЕН

Входы для измерения температур

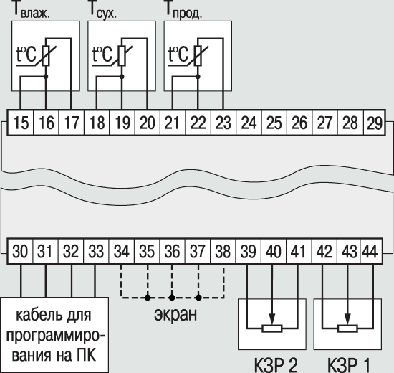

Датчики температуры Тсух, Твлаж и Тпрод подключают ко входам 1…3.

Прибор имеет две модификации входов:

• для подключения датчиков ТСМ/ТСП сопротивлением 50 Ом;
• для подключения датчиков ТСМ/ТСП сопротивлением 100 Ом, Pt100.

Использование датчиков положения задвижки

МПР51-Щ4 может управлять задвижками с использованием резистивных датчиков положения, которые подключаются ко входам 4 и 5.

Точное регулирование температуры и влажности

МПР51-Щ4 имеет в своем составе 2 ПИД-регулятора, которые обеспечивают точное поддержание любых двух из пяти измеренных и вычисленных параметров: Тсух, Твлаж, Тпрод, и Т.

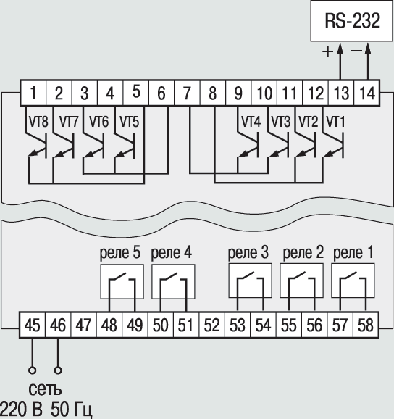

Выходные устройства для управления исполнительными механизмами и сигнализации

Для регулирования в МПР51-Щ4 используются 4 двухпозиционных нормально разомкнутых реле 4 А 220 В, которые попарно закреплены за ПИД-регуляторами.

ПИД-регуляторы могут управлять различными исполнительными механизмами:

• двухпозиционным (ТЭНом, охладителем) с использованием одного э/м реле;
• трехпозиционным (задвижкой) с использованием двух э/м реле.

Для управления дополнительным оборудованием либо для сигнализации о ходе технологического цикла можно использовать пятое реле «Авария» или 8 транзисторных ключей с открытым коллектором.

Любое незадействованное реле может использоваться одним из компараторов для сигнализации о выходе контролируемой величины за заданные пределы или для двухпозиционного регулирования.

Регулирование по заданной пользователем программе

Изменение параметров регулирования осуществляется по заданной пользователем программе, состоящей из последовательности шагов.

На каждом шаге программы могут быть заданы:

• входная величина (из пяти возможных) для каждого ПИД-регулятора;
• уставки поддерживаемых температур и влажности;
• условия перехода к следующему шагу – по времени и (или) по достижении заданного значения температуры (влажности);
• скорость выхода на уставку;
• режимы следования импульсов для транзисторных ключей.

Программы запоминаются в энергонезависимой памяти прибора, а затем используются по выбору пользователя. Количество программ, хранящихся в памяти прибора, зависит от числа шагов в каждой. Количество шагов в программе задается пользователем. Всего прибор может хранить от 60 программ по 7 шагов каждая до 5 программ по 99 шагов каждая.

Диагностика и контроль прохождения технологического процесса

Прибор выдает сигнал «Авария» замыканием контактов пятого реле прибора и свечением светодиода «Авария»:

• при выходе любого из регулируемых параметров за заданные пределы;
• при обрыве или коротком замыкании датчика;
• при диагностировании невозможности продолжения работы;
• по окончании выполнения программы.

В случае временного отключения питания во время выполнения программы

дальнейшие действия прибора определяются по заданному пользователем алгоритму.

Программирование и защита настроек

Значения параметров задаются с помощью кнопок на лицевой панели прибора. Для каждой группы специалистов (наладчиков, технологов и т. д.) имеется своя группа параметров, доступ к которой возможен только через пароль.

Существует возможность задания и изменения параметров МПР51-Щ4 с помощью программы-конфигуратора на ПК. Для этого прибор необходимо подключить к ПК с помощью специального кабеля.

Регистрация данных на ПК

В приборе предусмотрена возможность регистрации хода технологического процесса на ПК. Для регистрации можно использовать SCADA-систему Owen Process Manager или какую-либо другую программу.

В зависимости от модификации, подключение прибора к ПК осуществляется по интерфейсу RS-232 через адаптер сети ОВЕН АС2 или по интерфейсу RS-485 через адаптер АС3-М или АС4.

Компания ОВЕН бесплатно предоставляет для МПР-51-Щ4:

• драйвер для Trace Mode;
• OPC-сервер для подключения прибора к любой SCADA-системе или другой программе, поддерживающей OPC-технологию;
• библиотеки WIN DLL для быстрого написания драйверов.





Цифровые индикаторы

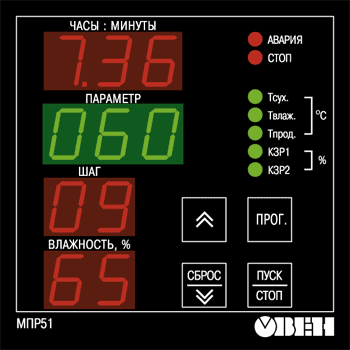

Цифровой индикатор «ЧАСЫ:МИНУТЫ»	В режимах ОСТАНОВ и РАБОТА показывает время от начала программы. В режиме ПРОГРАММИРОВАНИЕ показывает имя параметра.
Цифровой индикатор «ПАРАМЕТР»	Показывает значения температуры Тсух, Твлаж, Тпрод и положение задвижек 1 и 2 (КЗР1 и КЗР2). В режиме ПРОГРАММИ РОВАНИЕ выводится значение задаваемого или просматриваемого параметра.
Цифровой индикатор «ШАГ»	В режимах ОСТАНОВ и РАБОТА показывает номер шага. В режиме  ПРОГРАММИ РОВАНИЕ на уровне L1 при задании или просмотре параметров компараторов показывает номер компаратора. По окончании программы показывает слово «Ed» (сокращ. англ. «End»).
Цифровой индикатор «ВЛАЖНОСТЬ, %»	В режимах ОСТАНОВ и РАБОТА показывает влажность или номер программы в зависимости от установленного значения параметра о03. В режиме ПРОГРАММИРОВАНИЕ на уровнях L2, L3, L4 показывает номер уровня.



Светодиоды

Светодиод «АВАРИЯ»	Светится при выходе значения входного параметра за установленные границы, а также после окончания программы.
Светодиод «СТОП»	Светится в режиме ОСТАНОВ.
Пять зеленых светодиодов	Указывают входную величину, значение которой выведено на цифровой индикатор «ПАРАМЕТР».



Кнопки

	Кнопка в режимах ОСТАНОВ и РАБОТА предназначена для смены входной величины, отображаемой на индикаторе «ПАРАМЕТР». В режиме ПРОГРАММИРОВАНИЕ служит для перехода к следующему параметру при просмотре и для увеличения значения программируемого параметра при его изменении.
	Кнопка предназначена для входа в режим ПРОГРАММИРОВАНИЕ, в различные уровни параметров, а также для записи в память установленного значения программируемого параметра.
	Кнопка в режиме ОСТАНОВ служит для перехода в начало первого  шага программы и сброса сигнала «АВАРИЯ». В режиме ПРОГРАММИРОВАНИЕ для уменьшения значения программируемого параметра.
	Кнопка переводит прибор из режима ОСТАНОВ в режим РАБОТА и обратно, осуществляет выход без записи из режима ПРОГРАММИРОВАНИЕ.

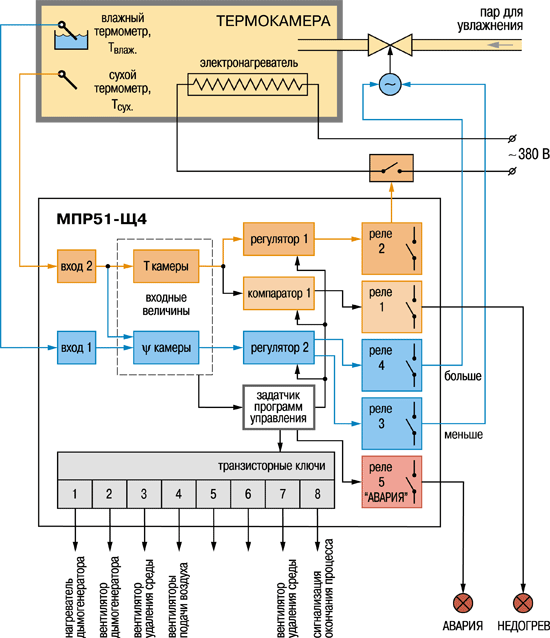

Пример 1. Управление температурно-влажностным режимом при термической обработке мясопродуктов в термокамере

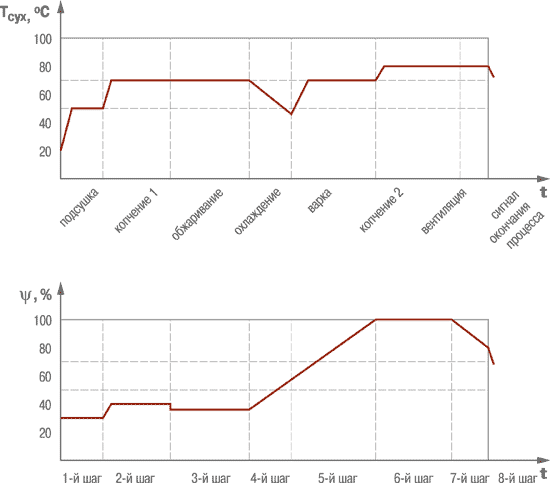

Графики температуры и влажности заданного температурно-влажностного режима



При термообработке и копчении мясопродуктов в термокамере требуется не только точное поддержание определенной температуры и влажности на каждой стадии процесса, но и периодическое включение дополнительных устройств, например дымогенератора или вентилятора. Для этого, помимо реле 2 для управления ТЭНом и двух реле (реле 3 и реле 4), обеспечивающих непрерывное поступление пара в камеру, в схеме задействованы транзисторные ключи для управления вспомогательными устройствами.

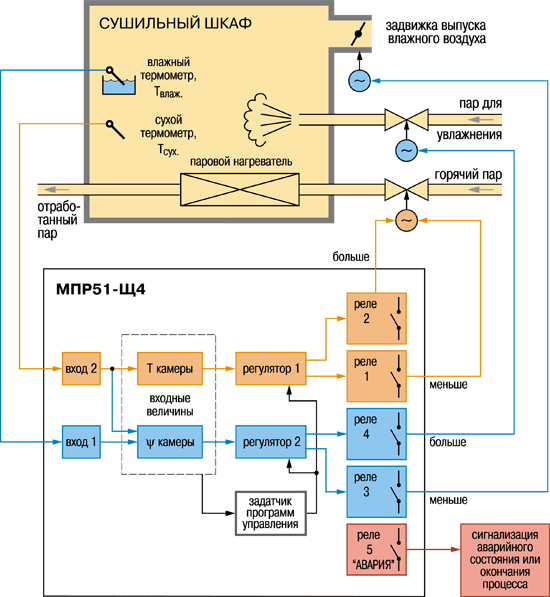

Пример 2. Управление температурно-влажностным режимом в процессе сушки



Процесс сушки состоит из нескольких последовательных этапов с определенной длительностью, во время которых температура и влажность поддерживаются постоянными.

Для поддержания температуры в сушильном шкафу используется паронагреватель, через который пропускается горячий пар.

Для управления количеством проходящего пара используются реле 1 и реле 2. Два других реле задействованы в управлении подачи пара для поддержания влажности: реле 4 управляет положением клапана, подающего пар, а реле 3 управляет задвижкой выпуска влажного воздуха. Реле 5 используется для сигнализации об аварии и об окончании процесса сушки.

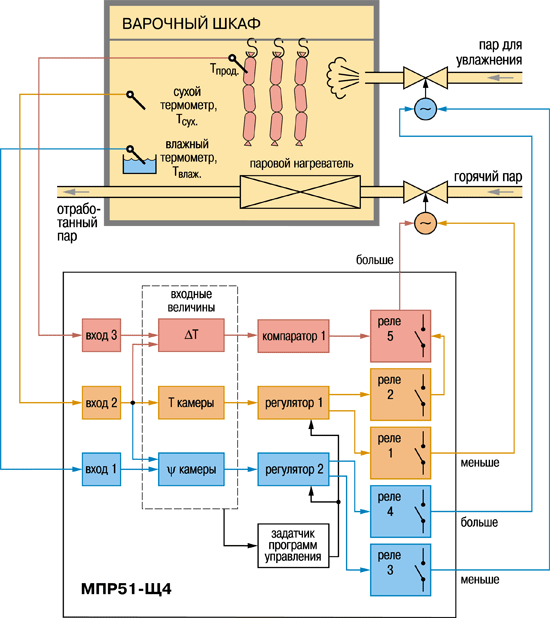

Пример 3. Управление температурно-влажностным режимом варочного шкафа



Технология изготовления некоторых вареных колбас требует соблюдения особого температурного режима, суть которого заключается в необходимости поддержания заданной разности температур ΔТ в камере (Тсух) и внутри продукта. Превышение этой величины может привести к разрыву оболочки батонов и порче продукции.

Для выполнения условия ΔТ <= А,

где ΔТ = Тсух – Тпрод;

А – максимально допустимая разность температур,

в МПР51-Щ4 используется компаратор 1, который в случае превышения ΔТ заданного значения блокирует включение реле 2, подающего пар для нагрева камеры.



Пример блока программы для поддержания компаратором 1 заданной величины ΔТ

Значение параметра	Комментарии
с01=004	Входная величина компаратора равна Т=Тсух – Тпрод
с02=005	Выходом компаратора 1 является реле 5
с03=20	Значение верхней уставки компаратора 1 равно 20 °С
с04=18	Значение нижней уставки компаратора 1 равно 18 °С
с05=001	Логика работы компаратора 1:
	– по достижении Т=20 (верхняя уставка) компаратор блокирует включение реле 2 (реле 5 разомкнуто)
	– по достижении Т=18 (нижняя уставка) компаратор снимает блокировку реле 2 (реле 5 замкнуто)
с06=000	Блокировка срабатывания компаратора до 1 го достижения уставки в начале программы отключена
с07=001	Блокировка срабатывания компаратора до 1 го достижения уставки в начале шага отключена

Комплектность

1. Прибор МПР51
2. Руководство по эксплуатации
3. Паспорт и Гарантийный талон
4. Комплект крепежных элементов
5. Кабель к МПР51 (поставляется по отдельному заказу)
6. Методика поверки (по требованию заказчика)

Примечание — Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
