Увеличение количества выходных элементов вышеуказанных приборов;
Использование в качестве блока силовых выходных элементов для приборов, имеющих на выходе транзисторные ключи n–p–n-типа, например, ОВЕН МПР51 (аналог БКМ1);
8 дискретных выходных элементов в различных комбинациях:
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Общие технические характеристики
Напряжение питания
90…264 В переменного тока частотой 47…63 Гц
Потребляемая мощность
не более 12 ВА
Количество выходных элементов
8
Тип корпуса
на DIN-рейку Д9
Габаритные размеры корпуса
157х86х58 мм
Степень защиты корпуса
IP20
Характеристики выходных элементов
Обозн.
Тип выходного элемента (ВЭ)
Электрические характеристики
Р
электромагнитное реле
4 А при 220 В 50 Гц, cos φ > 0,4
К
транзисторная оптопара структуры n–p–n типа
400 мА при 60 В
С
симисторная оптопара
для управления однофазной нагрузкой
50 мА при 250 В (пост. откр. симистор)
или 1 А (симистор вкл. с частотой не более 100 Гц и tимп. = 5 мс)
Т
выход для управления
твердотельным реле
выходное напряжение 4…6 В
максимальный выходной ток 50 мА
Условия эксплуатации
Температура окружающего воздуха
+1…+50 °С
Атмосферное давление
86…106,7 кПа
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)
не более 80 %
Настройка модуля ОВЕН МР1
При использовании МР1 совместно с ОВЕН МВУ8 настройка управления выходными элементами МР1 осуществляется в «ведущем» приборе МВУ8. При этом программы конфигурирования «ведущего» прибора должны быть переведены в расширенный режим работы, поддерживающий МР1.
При совместной работе МР1 с МПР51 каждый транзисторный ключ МПР51 подключается к своему входу модуля МР1. Ко входам МР1 вместо транзисторных ключей можно подключить какие-либо коммутирующие устройства (кнопки, тумблеры и т. д.).
МР1 можно одновременно использовать как модуль расширения для «ведущего» прибора и как блок силовых выходных элементов для прибора, имеющего на выходе транзисторные ключи (при этом нельзя управлять одним выходным элементом модуля МР1 от «ведущего» прибора и от внешнего транзисторного ключа).
Общая схема подключения МР1

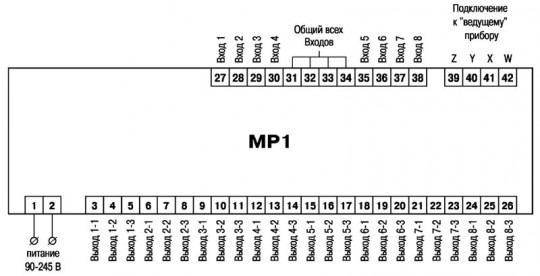

Схема расположения клемм МР1
Схемы подключения выходных элементов
Выходной элемент типа Р
(э/м реле)
Выходной элемент типа К
(транзисторная оптопара)
Выходной элемент типа С
(симисторная оптопара)
Выходной элемент типа Т
(для управления твердотельным реле)
Схема подключения транзисторного ключа или коммутирующего устройства ко входу МР1
Схема подключения транзисторного ключа или коммутирующего устройства ко входу МР1

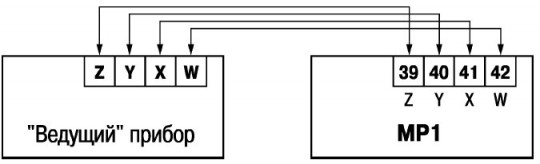

Схема подключения МР1 к «ведущему» прибору
Схема подключения транзисторного ключа или коммутирующего устройства ко входу МР1
