Основные особенности модуля ввода сигналов тензодатчиков
Прибор предназначен для измерения сигналов мостовых тензометрических датчиков, преобразования данных измерений в значение физической величины и передачи результатов измерения в сеть RS-485
Прибор МВ110-224.1ТД имеет один измерительный канал для подключения одного тензодатчика
Прибор работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON
Прибор не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.
К прибору предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.
Конфигурирование модуля осуществляется с помощью ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
ОВЕН МВ110-224.1ТД отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.
Основные особенности модуля ввода сигналов тензодатчиков МВ110-224.1ТД
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Наименование
Значение
Напряжение питания прибора
от 90 до 245 В переменного тока (номинальное напряжение 220 В) частотой от 47 до 63 Гц
или от 20 до 60 В постоянного тока (номинальное напряжение 24 В)
Потребляемая мощность, Вт, не более
5
Количество измерительных каналов:
МВ110-224.1ТД
1
Разрядность АЦП, бит
24
Схема подключения мостового тензодатчика
четырех- или шестипроводная
Сопротивление тензодатчика, Ом
от 87 до 1000
Максимальная нагрузка (нескольких параллельно подключенных тензодатчиков) на один канал, Ом, не менее
87
(четыре датчика сопротивлением 350 Ом)
Номинальное напряжение питания (возбуждения)
тензодатчика от встроенного источника постоянного тока, В
2,5 ± 5 %
Время обновления данных измерений в канале для МВ110-224.1ТД, мс, не более
– в режиме с возбуждением датчика постоянным напряжением
– в режиме с возбуждением датчика знакопеременным напряжением
25
190
Время установления рабочего режима (предварительный прогрев), мин, не более
20
Максимальная скорость обмена по интерфейсу RS-485, бит/с
115200
Максимальная длина кабеля типа «витая пара» для интерфейса RS-485, м, не более
1200
Протоколы связи, используемые для передачи информации
ОВЕН; ModBus-RTU;
ModBus-ASCII; DCON
Степень защиты корпуса:
– со стороны передней панели
– со стороны клеммной колодки
IP20
IP00
Напряжение изоляции гальванической развязки при нормальных условиях, кВ, не менее:
– между корпусом прибора и остальными цепями
– между цепью входного напряжения питания (Сеть 220В) и остальными цепями
– между цепью интерфейса RS-485 и измерительными цепями
3,0
3,0
0,75
Габаритные размеры прибора, мм
МВ110-224.1ТД
63×110×74
Масса прибора, кг, не более
МВ110-224.1ТД
0,25
Средний срок службы, лет
8
Условия эксплуатации прибора
Прибор эксплуатируется при следующих условиях:
закрытые взрывобезопасные помещения без агрессивных паров и газов;
температура окружающего воздуха от минус 20 до +55 °С;
верхний предел относительной влажности воздуха 95 % при 25 °С и более низких температурах без конденсации влаги;
атмосферное давление от 86 до 106,7 кПа.
По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения B4 по ГОСТ Р 52931-2008.
По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ Р 52931-2008.
По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ Р 52931-2008.

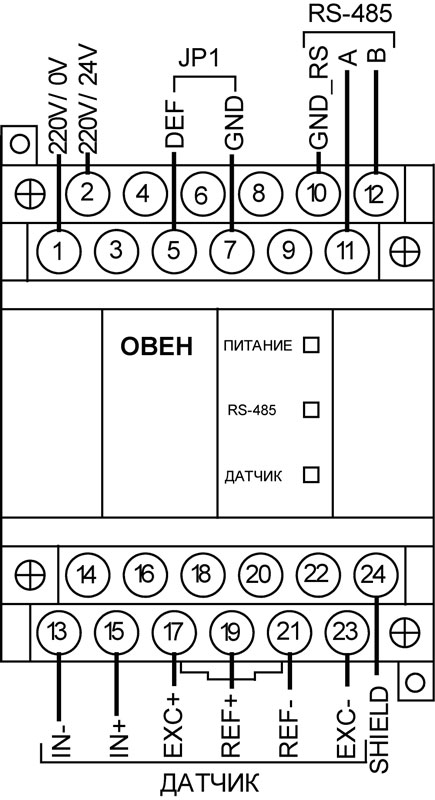

Общий чертеж прибора МВ110-224.1ТД

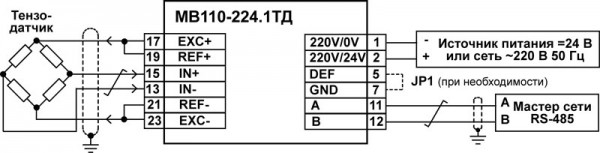

Подключение к прибору МВ110-224.1ТД внешних устройств с применением четырехпроводной схемы подключения к датчику и использованием заземления
Вопрос:
Есть два одинаковых датчика на 1000 кг. Они будут подключены на один вход.
При конфигурировании указываем минимальное значение 0. А какое значение корректно указывать для максимального 1000 или 2000?
Ответ:
При параллельном подключении нагрузка распределяется на 2 датчика. Такой же сигнал (если речь о двух одинаковых датчиках) — должен соответствовать в два раза большему весу.
Вопрос:
Есть платформа, под которой стоят 2 тензодатчика.
Получается, МВ110-ТД будет показывать разный вес, в случаях, когда я размещаю груз посередине или на край одной платформы?
Ответ:
— если включаете параллельно несколько тензодатчиков, то должна обеспечиваться равномерность нагрузки конструкции
— если это не обеспечено (равномерность нагрузки на каждый датчик), тогда необходимо использовать схемы согласования, так называемые «балансировочные коробки» — которые из разных сигналов от нескольких тензодатчиков (неравномерно нагруженных) формируют один суммарный сигнал
