Измерение значения рН контролируемой среды (показателя активности ионов водорода), либо значения окислительно-восстановительного потенциала (Eh)
Измерение температуры контролируемой среды
Передача результатов измерений в сеть RS-485
Приборы применяются для работы в составе измерительных систем контроля и управления технологическими процессами на промышленных предприятиях.
Прибор имеет следующие группы гальванически изолированных цепей:
цепи питания прибора;
цепи интерфейса RS-485;
цепи измерительных входов.
Прибор не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.
Прибор работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.
К прибору предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.
Конфигурирование прибора осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.
Основные особенности модуля МВ110-224.pH
Измерение pH от 0 до 14
Измерение ОВП (Eh) от от минус 1000 до плюс 1000 (мВ)
Возможность коррекции по температуре
Напряжение питания: ~220 В или =24 В (универсальный источник питания)
Проверка совместной работы МВ110-224.pH с датчиком HI2910
Модули Мх110 ориентированы в первую очередь на отечественного потребителя
Мх110 является полностью российской разработкой крупнейшего отечественного производителя средств промышленной автоматизации – компании ОВЕН.
Все это означает:
короткие сроки производства и поставки;
удобство приобретения через широкую дилерскую сеть;
гарантийное и постгарантийное обслуживание в сервисных центрах по всей России;
подробную документацию полностью на русском языке;
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Наименование
Значение
Напряжение питания прибора
от 90 до 264 В переменного тока (номинальное напряжение 220 В) частотой от 47 до 63 Гц
или от 20 до 60 В постоянного тока
(номинальное напряжение 24 В)
Потребляемая мощность, Вт, не более
5
Количество измерительных каналов:
– рН (или Eh)
– Т
1
1
Входное сопротивление тракта рН (Eh) в нормальных климатических условиях, не менее, Ом
1,4х1012
Электрическое сопротивление измерительного электрода
от 0 до 1000 МОм
Электрическое сопротивление вспомогательного электрода (сравнения)
от 0 до 20 кОм
Предел допускаемых значений дополнительных погрешностей при измерении входных параметров (pH, Eh, Т), вызванных изменением температуры окружающего воздуха от нормальной на каждые 10°С изменения температуры, не более
0,5 предела допускаемых значений основной абсолютной погрешности соответствующих параметров
Время обновления данных измерений, с, не более
5
Режимы температурной компенсации
автоматический;
ручной
Тип подключаемого термометра сопротивления для измерения температуры (Т) контролируемой среды
Схема подключения
Тип подключения
Pt100;
Pt1000.
двухпроводная;
трёхпроводная.
на клеммные винтовые контакты
Тип разъёмов электродной системы:
– измерительного электрода (или комбинированного электрода)
– вспомогательного электрода
штекер BNC (или вилка СР-50-74П);
штырь типа Banan (диаметр 4 мм)
Интерфейс связи с Мастером сети
RS-485
Протоколы связи, используемые для передачи информации
ОВЕН; ModBus-RTU;
ModBus-ASCII; DCON
Напряжение изоляции гальванической развязки при нормальных условиях, кВ, не менее:
– между корпусом прибора и остальными цепями
– между цепью входного напряжения питания (Сеть 220В) и измерительными цепями (pH, Eh, Т) цепями
– между цепью входного напряжения питания (Сеть 220В) и цепью интерфейса RS-485
– между цепью интерфейса RS-485 и измерительными цепями (pH, Eh, Т)
3,0
3,0
1,5
1,5
Габаритные размеры прибора, мм
63×110×74
Масса прибора, кг, не более
0,25
Средний срок службы, лет
8
Метрологические характеристики прибора
Измеряемая величина
Единицы измерения
Диапазон измерения
Дискретность (цена единиц младшего разряда)
Предел допускаемых значений основной абсолютной погрешности
Показатель активности ионов водорода (рН)
рН
от 0
до 14
0,01
± 0,02
Окислительно-восстановительный потенциал (Eh)
мВ
от минус 1000
до плюс 1000
1,0
± 2,0
Температура (Т)
ºС
от минус 10
до плюс 150
0,1
± 0,5
Условия эксплуатации прибора
Прибор эксплуатируется при следующих условиях:
закрытые взрывобезопасные помещения без агрессивных паров и газов;
температура окружающего воздуха от минус 10 до +55 °С;
верхний предел относительной влажности воздуха 80 % при 35 °С и более низких температурах без конденсации влаги;
атмосферное давление от 84 до 106,7 кПа.
По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ Р 52931-2008.
По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ Р 52931-2008.
По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N2 по ГОСТ Р 52931-2008.

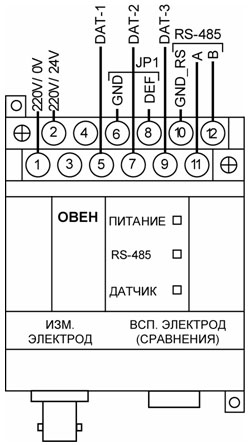

Общий вид прибора

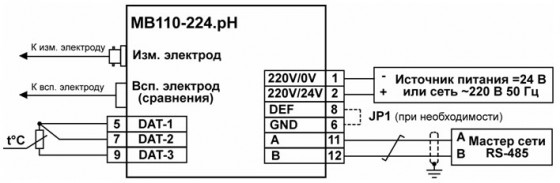

Подключение к прибору внешних устройств с применением трёхпроводной схемы подключения к датчику температуры
Подключение к прибору внешних устройств с применением двухпроводной схемы подключения к датчику температуры и использованием комбинированного электрода
Сколько модулей можно подключить к интерфейсу RS485?
Без использования повторителей можно подключить до 32х двух модулей на один интерфейс RS485.
Повторитель интерфейса RS-485 ОВЕН АС5 предназначен для усиления ослабленного сигнала интерфейса RS-485 и применяется в случаях:
количество приборов в сети больше чем 32;
длина линии связи между приборами превышает 1200 метров.
Можно ли использовать модули ввода-вывода, производимые компанией ОВЕН, совместно с ПЛК других компаний?
Построение таких систем возможно, если в ПЛК поддержан один из протоколов, поддержанных в модулях (а именно, ОВЕН, ModBus RTU, ModBus ASCII, DCON).
В обозначении модуля указана маркировка 224. Могу ли я «запитать» данный модуль от источника =24В?
Универсальный источник питания (при заказе обозначается 224) позволяет организовать питание прибора как от источника постоянного тока (=20..375 В), так и от источника переменного напряжения (~90.. 264 В).
У меня модуль МК110-220.4ДН.4Р, но в конфигураторе мне не доступен выбор логики срабатывания выходов в зависимости от состояния входов. Могу ли я обновить прошивку модуля?
Да. Прошивку модуля можно обновить по интерфейсу RS485. При обновлении прошивки станет доступен функционал EasyLogic. Обновление встроенной программы микроконтроллера модуля представлено на страничке соответствующего модуля.
Также это обновление доступно для модулей МК110-8Д(ДН).4Р.
Какое оборудование необходимо для настройки модуля?
Для конфигурирования модуля Вам понадобится преобразователь интерфейса RS485-RS232 или RS485-USB (например, АС3-М или АС4).
Можно ли использовать один конфигуратор для всех модулей?
Для модулей МВА8, МВУ8, МДВВ предусмотрены отдельные конфигураторы. Для линейки Мх110 (МВ110, МК110, МУ110) используется общий конфигуратор М110.
В комплект поставки модулей входит диск с конфигуратором, также Вы можете воспользоваться ссылкой для скачивания на сайте компании ОВЕН.
Где можно посмотреть примеры подключения модулей к ПЛК, панелям оператора?
Можно ли при работе с модулем МК110-220.4К.4Р считывать значения входов и управлять выходными элементами по интерфейсу RS485
Такой вариант работы с модулем возможен. Можно считывать значения входов и управлять выходными э/м реле по интерфейсу RS485. Кроме этого возможен режим работы модуля по прямой логике.
Возможно ли питание тензометрических датчиков внешним источником напряжения при совместной работе с модулями МВ110-224.1(4)ТД
«Запитывать» тензометрические датчики от внешнего источника не надо. Питание на схему датчика подается с клемм прибора.
Забыл сетевые настройки модуля: как я могу с ним связаться?
Необходимо установить в модуле перемычку «Заводские настройки» (его расположение Вы можете уточнить в РЭ к модулю). После этого в Конфигураторе необходимо выбрать
«Заводские настройки»
Вопрос : алгоритм вычисления контрольной суммы по протоколу DCON (работаем с модулем МВ110-8АС) или как вариант ответа контрольные суммы для опроса входов 1, 2 и 3 блока с базовым адресом 0, т.е. КС для посылок #000, #001, #002.
Алгоритм контрольной суммы при работе по протоколу DCON- сумма всех кодов ASCII символов посылки.
Например, #102
#-35
1-49
0-48
2-50
Суммируем, получаем 182. Далее переводим в HEX->B6
Получаем #102 B6
Для следующих посылок:
#000 B3
#001 B4
#002 B5
Вопрос: каков допустимый диапазон входного напряжения для входов типа ДН (МВ110-16ДН, МК110-4ДН.4Р, МК110-8ДН.4Р)
Допустимый диапазон напряжения 21..27 В (постоянного напряжения)
Вопрос: Работаю с МВ110-8АС и ПЛК100. Что необходимо использовать
Float variable(listen) или Float variable(listen)+Time для чтения значения со входа в формате Float.
Необходимо использовать Float variable(listen)+Time, так как в регистре присутствует также метка времени.
Вопрос: какие датчики можно использовать совместно с МВ110-224.pH
Для работы совместно с модулем МВ110-224.pH Вы можете использовать pH-электроды следующих производителей:
Hanna Instruments (HI1043B, HI1053B и др.), Endress+Hauser, а также электроды других производителей со схожими характеристиками.
