ОВЕН НПТ – серия универсальных преобразователей сигналов термометров сопротивлений и термопар в унифицированные сигналы тока и напряжения: 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В.
Преобразователи ОВЕН НПТ выпускаются в конструктивных исполнениях с креплением на DIN-рейку и в головки датчиков европейского и российского типа в общепромышленном и искрозащищенном исполнении. Применение нормированных сигналов снижает влияние электромагнитных помех в цепи измерения температуры, упрощает подключение термодатчиков к контроллерам, позволяет снизить затраты за счет использования обычных медных проводов вместо специализированных термокомпенсационных кабелей, а также в несколько раз увеличить длину линии связи от датчика до измерительного прибора.
Функциональные возможности
- Совместимы с термометрами сопротивления и термопарами (см. табл. «Характеристики датчиков»).
- Настройка типа датчика и диапазона преобразования температуры через USB-порт.
- Выходной нормированный сигнал:
- НПТ-1 – 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В (универсальный).
- НПТ-2, НПТ-3 – 4…20 мА.
- Выходной сигнал активный, не требует внешнего источника питания (НПТ-1К).
- Эксплуатация при температуре окружающий среды от -40 °С.
- Устойчивы к электромагнитным воздействиям по ГОСТ МЭК 61326-2014 (класс А, критерий А).
- Является средством измерения с межповерочным интервалом 2 года.
- НПТ-1К.Ех и НПТ-3.Ех допускаются к эксплуатации на объектах с взрывоопасными зонами (0 Ex ia IIC).
Нормированный и ненормированный сигнал. Сравнительная таблица

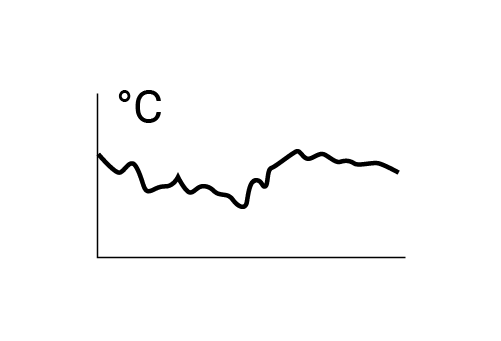

| Тип датчика | Выходной сигнал | Влияние помех | Длина линии связи | Экономия на кабеле
(пример расчета) |
|
 |
Термопара | Ом, мВ (не нормирован) |  |
20 м | ДТПК015-0100.120
+ Кабель ДКТК011-0,7 × 20 м = 6600 руб. (600 + 6000) |
 |
Термопара | 4…20 мА (нормирован) |  |
1000 м | ДТПL015Л-0100.120.1,0.И [7]
+ Кабель МКЭШ 2×0,5 × 20 м = 3300 руб. (2300 + 1000) |
Схема подключения и функциональная схема
Технические характеристики
| НПТ-1К | НПТ-1К.Ех | НПТ-2 | НПТ-3 | НПТ-3.Ех | ||||||
| Для монтажа на DIN рейку | Для монтажа на DIN рейку и работы во взрывоопасной зоне | Для монтажа в головку датчика отечественной конструкции | Для монтажа в головку датчика европейской конструкции (type B) | Для монтажа в головку датчика европейской конструкции (type B) и работы во взрывоопасной зоне | ||||||
|
Характеристики питания прибора |
||||||||||
| Номинальное значение напряжения питания постоянного тока, В | 24 | |||||||||
| Диапазон допустимых напряжений питания постоянного тока, В | 10…36 | 12…36 | 10…35 | |||||||
| Гальваническая развязка питания от входов/выходов | 2500 В | 2500 В | Нет | Нет | 500 В | |||||
| Тип подключения питания | Отдельными проводами | От цепи выходного сигнала 4…20 мА | ||||||||
|
Характеристики датчиков и входных сигналов |
||||||||||
| Тип датчика | ТС, ТП (см. табл. «Характеристики датчиков») | |||||||||
| Схема подключения ТС | 2, 3, 4-w | 2-w | 2, 3, 4-w | |||||||
| Гальваническая развязка домена «входы» от домена «выходы» | 2500 В | 2500 В | Нет | Нет | 500 В | |||||
|
Характеристики выходных сигналов |
||||||||||
| Номинальный диапазон выходного сигнала преобразователя | 4…20, 0…20, 0…5 мА
0…10, 2…10, 0…5 В |
4…20 мА | ||||||||
| Выходной сигнал при аварии на входе (обрыв или КЗ датчика) | 4…20 – 21…23 мА
0…20 – 21…23 мА 0…5 – 5…6 мА 0…10 – 10…11 В 2…10 – 10…11 мА 0…5 В |
20…24 мА | 21…22,5 мА | |||||||
| Функция преобразования входных сигналов | Линейная | |||||||||
| Допустимое сопротивление нагрузки, Ом | для мА не более 480
для В не менее 1000 |
Не более 1250 | Не более 1100 | |||||||
| Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более | 15 мин | 30 мин | ||||||||
| Время установления выходного сигнала после изменения входного сигнала, не более | 2 сек | 1 сек | 1 сек | 2 сек | ||||||
| Питание выходного сигнала | От встроенного источника | От внешнего источника | ||||||||
|
Метрологические характеристики |
||||||||||
| Основная приведенная погрешность преобразования, не более: | ||||||||||
| – при работе с ТС |
0,25 % |
|||||||||
| – при работе с ТП | 0,5 % | |||||||||
| Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 градусов, не более | ||||||||||
| – при работе с ТС | 0,125 % | |||||||||
| – при работе с ТП | 0,25 % | |||||||||
|
Характеристики конструкции |
||||||||||
| Габаритные размеры | (6,1×113×115) ±1 мм | (Ø45×13)±1 мм | (Ø44×18)±1 мм | |||||||
| Степень защиты корпуса | IP20 | IP40 | IP30 | |||||||
| Степень защиты клемм | IP20 | IP00 | IP00 | |||||||
| Масса в упаковке, не более | 200 г | 100 г | ||||||||
|
Условия эксплуатации |
||||||||||
| Диапазон рабочих температур | -40…+70 °С | -40…+85 °С |
-40…+85 °C – для температурного класса T4 -40…+75 °C – для температурного класса T5 -40…+60 °C – для температурного класса T6 |
|||||||
| Относительная влажность воздуха, не более | 95 % | |||||||||
| Атмосферное давление | 84…106,7 кПа | |||||||||
| Устойчивость к механическим воздействиям | Группа N2 по ГОСТ Р 52931 | |||||||||
|
Устойчивость к электромагнитным воздействиям |
Класс А, критерий качества функционирования А по ГОСТ Р МЭК 61326-1-2014 | |||||||||
|
Уровень излучения радиопомех (помехоэмиссии) |
По ГОСТ 30804.6.3-2013 | |||||||||
|
Параметры взрывозащиты |
||||||||||
|
Маркировка |
0 Ex ia IIC «T6…Т4» Ga | |||||||||
|
Максимальные значения для подключения по цепи датчика |
— | Uo=6 В
Io=102 мА Po=0,16 Вт Сo=2,9 мкФ Lo=3,3 мГн Uмакс=250 В |
— | — | Uo=5,5 В
Io=26 мА Po=0,035 Вт Сo=3,9 мкФ Lo=40 мГн |
|||||
|
Максимальные значения для подключения по цепи выходного сигнала |
— | — | — | — | Ui=35 В
Ii=73,8 мА Pi=0,8 Вт Сi=0,04 мкФ Li=1,5 мГн |
|||||
Характеристики датчиков
|
Термометры сопротивления по ГОСТ 6651 |
||||||||
| НПТ-1К, НПТ-1К.Ех | НПТ-2 | НПТ-3 | НПТ-3.Ех | |||||
| Диапазон преобразования | ||||||||
| Макс. | Мин.* | Макс. | Мин.* | Макс. | Мин.* | Макс. | Мин.* | |
| Cu50 | -50…+200 оС | 50 оС | — | — | -50…+200 оС | 50 оС | -50…+200 оС | 50 оС |
| 50М | -180…+200 оС | 50 оС | -180…+200 оС | 50 оС | -180…+200 оС | 50 оС | -180…+200 оС | 50 оС |
| Pt50 | -200…+750 оС | 100 оС | — | — | -200…+750 оС | 100 оС | -200…+850 оС | 100 оС |
| 50П | -200…+750 оС | 100 оС | — | — | -200…+750 оС | 100 оС | -200…+850 оС | 100 оС |
| Сu100 | -50…+200 оС | 50 оС | — | — | -50…+200 оС | 50 оС | -50…+200 оС | 50 оС |
| 100M | -180…+200 оС | 50 оС | -180…+200 оС | 50 оС | -180…+200 оС | 50 оС | -180…+200 оС | 50 оС |
| Pt100 | -200…+750 оС | 100 оС | -200…+750 оС | 100 оС | -200…+750 оС | 100 оС | -200…+850 оС | 100 оС |
| 100П | -200…+750 оС | 100 оС | -200…+750 оС | 100 оС | -200…+750 оС | 100 оС | -200…+850 оС | 100 оС |
| 100H | -60…+180 оС | 50 оС | — | — | -60…+180 оС | 50 оС | -60…+180 оС | 50 оС |
| Pt500 | — | — | — | — | -200…+850 оС | 200 оС | — | — |
| 500П | — | — | — | — | -200…+850 оС | 200 оС | — | — |
| Pt1000 | — | — | — | — | -200…+850 оС | 200 оС | — | — |
| 1000П | — | — | — | — | -200…+850 оС | 200 оС | — | — |
|
Термопары по ГОСТ Р 8.585 |
||||||||
| TХК (L) |
–200…+800 °С |
400 оС |
–40…+800 оС | 400 оС |
–200…+800 оС |
200 оС |
–200…+800 оС |
200 оС |
| TЖК (J) |
–200…+1200 °С |
500 оС |
— | — |
–200…+1200 оС |
200 оС |
–200…+1200 оС |
200 оС |
| TНН (N) |
–200…+1300 °С |
500 оС |
— | — |
–200…+1300 оС |
400 оС |
–200…+1300 оС |
400 оС |
| TХА (К) |
–200…+1300 °С |
500 оС |
–40…+1300 оС | 400 оС |
–200…+1300 оС |
400 оС |
–200…+1300 оС |
400 оС |
| TПП (S) |
0…+1750 °С |
400 оС |
— | — |
0…+1750 оС |
600 оС |
0…+1750 оС |
600 оС |
| TПП (R) |
0…+1750 °С |
500 оС |
— | — |
0…+1750 оС |
600 оС |
0…+1750 оС |
600 оС |
| ТПР (В) |
+200…+1800 °С |
700 оС |
— | — |
+200…+1800 оС |
1200 оС |
+200…+1800 оС |
1200 оС |
| TВР (А-1) |
0…+2500 °С |
600 оС |
— | — |
0…+2500 оС |
600 оС |
0…+2500 оС |
600 оС |
| ТВР (А-2) |
0…+1800 °С |
600 оС |
— | — |
0…+1800 оС |
400 оС |
0…+1800 оС |
400 оС |
| ТВР (А-3) |
0…+1800 °С |
600 оС |
— | — |
0…+1800 оС |
400 оС |
0…+1800 оС |
400 оС |
| ТМК (Т) |
–200…+400 °С |
300 оС |
— | — |
–200…+400 оС |
200 оС |
–200…+400 оС |
200 оС |
|
Термопары по DIN 43710 |
||||||||
| Typ L | –200…+900 оС | 400 оС | — | — | — | — | — | — |
|
Потенциометр |
||||||||
| R<1 кОм | 0…100 % | 10 % | — | — | — | — | — | — |
|
Сопротивление |
||||||||
| R<1 кОм | 0…1000 Ом | 100 Ом | — | — | — | — | — | — |
|
Напряжение по ГОСТ 26.011 |
||||||||
| U | –50…50 мВ | 10 мВ | — | — | — | — | — | — |
* Диапазон, в котором производителем гарантируется заявленная основная приведенная погрешность.
Габаритные и установочные размеры
Модификации
Маркировка типа датчика и диапазона преобразования (заводская настройка)
Документация и ПО
| Документация | ||||
| Руководство по эксплуатации НПТ-1К | 630.17 kB | |||
| Руководство по эксплуатации НПТ-2 | 405.14 kB | |||
| Руководство по эксплуатации НПТ-3 | 447.26 kB | |||
| Руководство по эксплуатации НПТ-3.Ех | 470.71 kB | |||
| Руководство по конфигурированию НПТ | 2.7 MB | |||
| Сертификаты | ||||
| Декларация о соответствии на НПТ | ZIP | 380.93 kB | ||
| Свидетельство о типовом одобрении НПТ | ZIP | 6.33 MB | ||
| Сертификат средств измерений НПТ | Россия. 44045-10 |
ZIP | 579.85 kB | |
| Сертификат средств измерений НПТ | Беларусь | ZIP | 179.74 kB | |
| Сертификат средств измерений НПТ | Казахстан | ZIP | 205.79 kB | |
| Сертификат взрывозащиты для НПТ-3.Ex | ZIP | 0.81 MB | ||
| Сертификат промышленной безопасности на НПТ | ZIP | 509.21 kB | ||
| Приказ о продлении СИ, срок действия которых заканчивается в период с 28 мая по 27 ноября 2020 г. |
29.27 kB | |||
| Сертификат взрывозащиты для НПТ-1К. Ex | 13.6 MB | |||
| ПО | ||||
| Конфигуратор НПТ-х (актуальная версия) | v4.1.0.742 | ZIP | 7.71 MB | |
| Конфигуратор НПТ-х (архив) | v2.0.4.238 | ZIP | 5.61 MB | |
Комплектность
- Прибор
- Крепеж – 1 комплект (только в НПТ-3 и НПТ-3.Ех)
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Методика поверки – предоставляется по требованию заказчика
Примечание — Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
