Линейка компактных преобразователей частоты общепромышленного применения ОВЕН ПЧВ1/ПЧВ2
Универсальная линейка частотных преобразователей может быть использована для управления приводами на базе асинхронных двигателей в промышленности и ЖКХ. Широкий набор функций для решения базовых задач частотного управления.
Основные функциональные возможности:
Плавный пуск и останов двигателя, в том числе отложенный запуск и пуск под нагрузкой по S-образной характеристике разгона;
Компенсация нагрузки и скольжения;
Вольт-частотный или векторный алгоритмы управления;
Автоматическая адаптация двигателя без вращения;
Автоматическая оптимизация энергопотребления, обеспечивающая высочайший уровень энергоэффективности;
Полная функциональная и аппаратная диагностика и защита работы ПЧВ;
Встроенный сетевой дроссель и дроссель в звене постоянного тока;
Встроенный ПИ-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.);
Встроенный ПЛК для решения сложных задач управления и позиционирования привода
Возможность работы с внешними инкрементальными энкодерами, в том числе для поддержания малых частот вращения с большой точностью.
Возможность динамического торможения, в том числе с применением тормозных резисторов.
Гибкая структура управления с возможностью одновременного управления по физическим входам и по интерфейсу RS-485, что обеспечивает удобную интеграцию в современные системы управления и диспетчеризации.
Простая настройка в русскоязычном конфигураторе или с использованием локальной панели оператора. Быстрые меню и готовые конфигурации под типовые задачи.
Основные параметры
Питание 1×220 В (0,18…2,2 кВт) и 3×380 В (0,37…22 кВт);
Выходная частота до 400 Гц;
Диапазон регулирования до 1:1000;
Точность поддержания скорости до 0,1% от фактической;
Точность поддержания момента до 0,5% от фактического;
По электромагнитной совместимости ПЧ относятся к оборудованию класса А по ГОСТ Р 51522
ОВЕН ПЧВ1,2 будут лучшим решением в технологическом оборудовании, где применяется управляемый электропривод: станках, смесителях, производственных линиях, системах водоснабжения, вентиляции, дымососах, подъемно-транспортном и т.п. оборудовании.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
№
Наименование
Значение
1
Питающая сеть
ПЧВ1
ПЧВ2
1 фаза, 200…240 В (0,18…2,2 кВт)
3 фазы, 380…480 В (0,37…4 кВт)
3 фазы, 380…480 В (5,5…22 кВт)
2
Выходное напряжение (U,V,W), %
0…100
3
Выходная частота, Гц
0…200 Гц(VC),
0…400 (U/F)
4
Цифровые входы,
в том числе импульсные
5
1
5
Аналоговые входы
2 (1 U/I, 1 I)
Аналоговые выходы
1 I
6
Релейные выходы
1 (240 В, 2 А)
7
Протокол RS-485
Modbus RTU
8
Встроенные источники питания
10 В/15 мА,
24 В/130 мА
9
Класс защиты корпуса
IP20
10
Вибропрочность
0,7g
11
Максимальная относительная влажность
95 % без конденсации влаги
12
Диапазон рабочих температур
0…40 ºС при номинальном выходном токе
-10…+50 ºС со снижением выходного тока
13
Температура при хранении и транспортировке
-20…+70 ºС
14
Максимальная длина экранированного кабеля двигателя
15 м
15
Максимальная длина неэкранированного кабеля двигателя
50 м
16
Перегрузочная способность
150 % (60 с),
17
Тормозной ключ
ПЧВ1
ПЧВ2
есть, от 1,5 кВт
есть
Таблица 1 – Номинальные значения входных и выходных токов серии ПЧВ1
Модификация
Номинальный входной ток ПЧВ1, А
Номинальный выходной ток ПЧВ1, А
ПЧВ101-К18-А
3,3
1,2
ПЧВ101-К37-А
6,1
2,2
ПЧВ101-К75-А
11,6
4,2
ПЧВ102-1К5-А
18,7
6,7
ПЧВ103-2К2-А
26,4
9,5
ПЧВ101-К37-В
1,9
1,1
ПЧВ101-К75-В
3,5
2,1
ПЧВ102-1К5-В
5,9
3,6
ПЧВ102-2К2-В
8,5
5,2
ПЧВ103-3К0-В
11,5
7,1
ПЧВ103-4К0-В
14,4
8,9
Таблица 2 – Номинальные значения входных и выходных токов серии ПЧВ2
Модификация
Номинальный входной
ток ПЧВ2, А
Номинальный выходной
ток ПЧВ2, А
ПЧВ203-5К5-В
19,2
11,9
ПЧВ203-7К5-В
24,8
15,3
ПЧВ204-11К-В
33,0
22,9
ПЧВ204-15К-В
42,0
30,7
ПЧВ205-18К-В
34,7
36,7
ПЧВ205-22К-В
41,2
42,5
Быстрый старт ПЧВ1/ПЧВ2
Фильм предназначен для ознакомления с комплектностью поставки ПЧВ, приемами быстрой настройки ПЧВ с использованием ЛПО.
Краткое содержание:
Рассказ о комплекте поставки ОВЕН ПЧВ1/ПЧВ2 (показано какие руководства идут с прибором, рассказано, что идет на диске, показана новая листовка «Быстрый старт»)
Краткое описание механического монтажа ПЧВ1/ПЧВ2 (на заднюю стенку шкафа или на din-рейку).
Кратко о электрическом монтаже ПЧВ1/ПЧВ2. Показано как подключить двигатель, питание, кабели управления.
Показан пробный пуск, установка ЛПО, работа в ручном режиме.
Показана ААД двигателя, ввод параметров с ЛПО.
Удаленное управление ПЧВ2 с ПЛК154
В ролике разобран пример настроек ПЛК154 для удаленного управления и опроса ПЧВ. Показаны необходимые сетевые настройки ПЧВ (настройка параметров 8-3х), настройки конфигурации ПЛК для опроса регистров ПЧВ, разобраны общие принципы адресации регистров ПЧВ, командное слово и слово состояния ПЧВ и принципы их задания и чтения.
Аксессуары ПЧВ
Ролик знакомит пользователей с дополнительными аксессуарами линейки частотных преобразователей ОВЕН ПЧВ, показывает дополнительные преимущества, возникающие при использовании аксессуаров совместно с ПЧВ и основные приемы монтажа аксессуаров на ПЧВ
Краткое содержание
ЛПО1, ЛПО2. Показаны установка на горячую, работа в ручном режиме, работа с меню, тиражирование готовой задачи.
ЛПО 3.Показаны те же возможности, что и для ЛПО1,2.
Комплект KM1/2-1. Показан комплект поставки, принципы удаленной установки ЛПО1.
Комплект KM1-2. Показан комплект поставки и приемы закрепления ПЧВ1 на din-рейку.
Крышка КО1-1. Показан комплект поставки и монтаж крышки на ПЧВ1.
Панель ПК1-1/2, Отсек ОК1-1. Показан монтаж опций на ПЧВ и удобное подключение кабелей к ПЧВ с использованием опций
В состоянии поставки ПЧВ1 и ПЧВ2 имеют программную конфигурацию и значения параметров по умолчанию для типового применения с разомкнутым контуром процесса по принципу векторного управления.
Для безаварийной работы применяемого типа электродвигателя с ПЧВ выполните рекомендации, приведенные ниже.
Шаг 1. Выберите модификацию ПЧВ в соответствии с типом питающей сети и номинальным током электродвигателя.

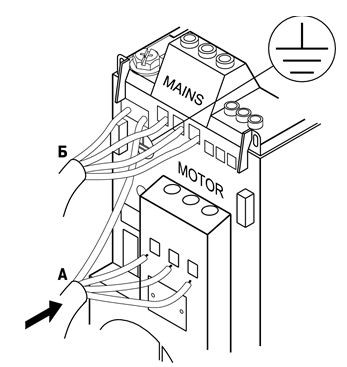

Шаг 2. Выполните внешние подключения к ПЧВ, питающей сети и электродвигателя согласно требованиям РЭ и включите питание.
Шаг 3. Введите в ПЧВ значения из паспортных данных электродвигателя (таблица 1).
Установите для параметра 1-29 значение (2) – «ААД. Включено».
Нажмите кнопку «ВВОД» – на ЖКИ появится cообщение «PUSH hand».
Нажмите кнопку «ПУСК/РУЧН.» для запуска процесса ААД.
После автоматического выполнения последовательности операций на ЖКИ появится сообщение «PUSH OК».
Автоматическая адаптация завершается после нажатия кнопки «ВВОД».
Проведите пробный пуск ПЧВ с электродвигателем
Нажмите кнопку «ПУСК/РУЧН», затем вращением ручки потенциометра на ЛПО1 или кнопками «БОЛЬШЕ/МЕНЬШЕ» на ЛПО2 управляйте скоростью вращения АД. После опробования ПЧВ готов к работе, или дальнейшему программированию для приводов различных механизмов.
В разделе размещены примеры опроса и управления частотным преобразователем ОВЕН ПЧВ по интерфейсу RS-485. Для удаленного опроса и управления ОВЕН ПЧВ может быть использовано любое устройство, которое может быть мастером сети и в котором поддержан протокол связи ModBusRTU (ПЛК, панель оператора, SCADA-система).
Конфигурация предназначена для управления приводом с помощью цифровых входов без использования внешних или предустановленных заданий в режиме «ПУСК/ДИСТ.», без подключения внешнего потенциометра. Такая конфигурация возможна только в режиме фиксации выходной частоты, когда ПЧВ не реагирует на внешние задания.
Конфигурация предназначена для управления Высокоскоростным АД (до 12000 об/мин), фазное напряжение 220 В. Диапазон задания синхронной скорости вращения АД, от Nн=0 об/мин (0 Гц) до Nв=8000 об/мин (133,3 Гц) от потенциометра ЛПО в режиме «ПУСК/ДИСТ.». Вращение вала двигателя – по часовой стрелке.
Конфигурация предназначена для управления двигателем по разомкнутому контуру по сигналу от аналогового входа, подключаемого к клемме 60. Управление осуществляется по инверсному закону, т.е. при сигнале датчика в 4 мА – поддерживается выходная частота 50 Гц, при сигнале 20 мА – двигатель останавливается. В промежутке 4-20 мА поддерживается частота, пропорциональная току по линейному закону, как изображено на рисунке 3.7. Вращение вала двигателя – по часовой стрелке.
Конфигурация предназначена для управления насосом в режиме «ПУСК/ДИСТ.» по сигналам от датчика давления с диапазоном измерения от 0 (Рдн) до 16 бар (Рдв) и выходом 4-20 мА. Уставка для управления задается, либо с ЛПО (режим отладки) – в диапазоне 0 (Рн) до 10 бар (Рв), либо предустановленное значение , Рп – 4 бар (рабочий режим).
Конфигурация предназначена для управления вентилятором по сигналам от датчика температуры с диапазоном измерения от минус 50 (tдн) до 200 ºС (tдв) с унифицированным выходом 4-20 мА. В отладочном режиме управления «ПУСК/РУЧН» уставка задается от потенциометра ЛПО – в диапазоне минус tн = 10 ºС до tв = 50 ºС. В рабочем режиме «ПУСК/ДИСТ» уставка задается цифровым способом (предустановленное задание), равное tп = 20 ºС, либо от потенциометра ЛПО в зависимости от выбранной конфигурации. При внезапном отключении ПЧВ должен возобновлять работу в том же режиме, что и до отключения питания.
Конфигурация предназначена для управления насосом по сигналу от датчика давления с диапазоном измерения от 0 (Рдн) до 16 бар (Рдв) и выходом 4-20 мА. Две уставки для управления задаются, как предустановленные задания: Рп1=4 бар (дневной режим) и Рп2=2 бар (ночной режим). Выбор уставок осуществляется по цифровому входу, клемма 19.
Конфигурация предназначена для управления системой на основе сигналов с двух датчиков давления по их разности. Датчики давления подключены на входе клеммы 53 (задание) и выходе клеммы 60 (обратная связь) соответственно. ПЧВ поддерживает в системе установленную разницу давлений (задание – ОС).
Конфигурация предназначена для управления АД с номинальной скоростью вращения 925 об/мин. В качестве источника задания (уставки) используется клемма 53 (0-10 В) в режиме «ПУСК/ДИСТ.» или потенциометр на ЛПО в режиме «ПУСК/РУЧН.». Необходимо возобновлять работу ПЧВ в режиме до отключения питания. Сигнал обратной связи, энкодер 200 имп/об, подключен к клемме 33.
Конфигурация предназначена для каскадного управления двумя ПЧВ с регулированием отношения частот вращения. Двигатель М1 запитан от ПЧВ №1. Задание частоты вращения от потенциометра на ЛПО в режиме «ПУСК/ДИСТ».
Конфигурация «SLEEP с гистерезисом» предназначена для обеспечения дополнительной экономии электроэнергии и продления срока службы оборудования. При выполнении условия «засыпания» привод останавливается с выбегом. После выполнения условия «пробуждения», привод включается на работу.
ПЧВ осуществляет управление насосом по интерфейсу RS-485 или по входному аналоговому сигналу от клеммы 53 (4-20 мА, нижнее давление 4 бар, верхнее 20 бар) с обратной связью от датчика давления по клемме 60. Переключение между наборами осуществляется от цифрового входа (клемма 29).
Конфигурация предназначена для управления двигателем с помощью встроенного ПЛК ПЧВ в режиме нагреватель. Значение берем с аналогового входа 53 и сравниваем с уставкой. Если значение меньше уставки, то двигатель работает. Если значение становится больше чем уставка, то двигатель выключается.
Конфигурация предназначена для управления двигателем с помощью встроенного ПЛК ПЧВ в режиме холодильник. Значение берем с аналогового входа 53 и сравниваем с уставкой. Если значение меньше уставки, то двигатель выключен. Если значение становится больше чем уставка, то двигатель включается.
Конфигурация предназначена для управления двигателем с помощью встроенного ПЛК ПЧВ в режиме счетчик. Значение берем с цифрового входа 33 и сравниваем с уставкой. Если значение счетчика меньше уставки, то двигатель работает. Если значение становится больше чем у ставка, то двигатель выключается.
Конфигурация предназначена для управления 2 насосами с помощью одного или двух ПЧВ. Обеспечивается ввод в работу резервного насоса,
когда основной не справляется с поддержанием давления и его отключение при снижении расхода.

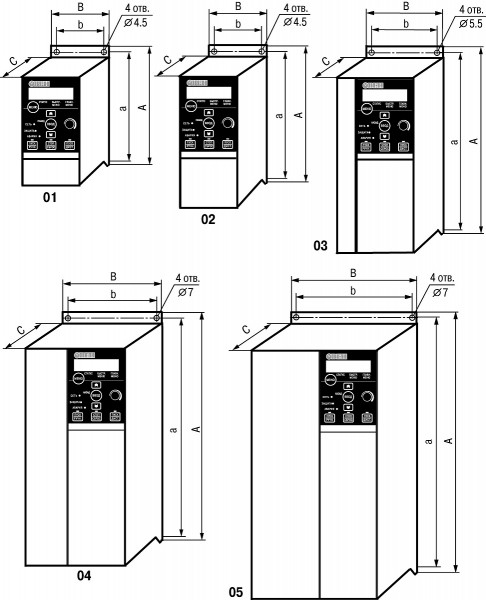

Габаритные и присоединительные размеры ПЧВ1,2.
Таблица 1 – Габаритные и присоединительные размеры прибора
Типоразмер корпуса
Геометрические размеры, мм
А
а
В
в
С*
01
150
140,4
70
55
148
02
176
166,4
75
59
168
03
239
226
90
69
194
04
292
272,4
125
97
241
05
335
315
165
140
248
Примечание – * Для ЛПО с потенциометром размер увеличивается на 7,6 мм.
Таблица 2 – Массогабаритные характеристики ПЧВ1 и ПЧВ2
Наименование ПЧВ
Типоразмер
корпуса
Габаритные размеры
корпуса, мм
Масса, кг
Выходная
мощность, кВт
Питающая сеть
ПЧВ101-К18-А
01
150×70×148
1,1
0,18
200–240 В,
1 фаза
ПЧВ101-К37-А
01
150×70×148
0,37
ПЧВ101-К75-А
01
150×70×148
0,75
ПЧВ102-1К5-А
02
176×75×168
1,6
1,50
ПЧВ103-2К2-А
03
239×90×194
3,0
2,20
ПЧВ101-К37-В
01
150×70×148
1,1
0,37
380–480 В,
3 фазы
ПЧВ101-К75-В
01
150×70×148
0,75
ПЧВ102-1К5-В
02
176×75×168
1,6
1,50
ПЧВ102-2К2-В
02
176×75×168
2,20
ПЧВ103-3К0-В
03
239×90×194
3,0
3,00
ПЧВ103-4К0-В
03
239×90×194
4,00
ПЧВ203-5К5-В
03
239×90×194
5,50
ПЧВ203-7К5-В
03
239×90×194
7,50
ПЧВ204-11К-В
04
292×125×241
6,0
11,0
ПЧВ204-15К-В
04
292×125×241
15,0
ПЧВ205-18К-В
05
335×165×248
9,5
18,5
ПЧВ205-22К-В
05
335×165×248
22,0
Клеммы управления в конфигурациях PNP и заводских установках параметров прибора
Схема электрических соединений всех клемм прибора
Примечания – Тормозной резистор следует подключить к клеммам 04 (BR-) и 05 (UDC/BR+).
Внимание! Между клеммами 05 (UDC+/BR+) и 06 (UDC) может присутствовать напряжение до 850 В. Между этими клеммами нет защиты от короткого замыкания!
Обозначение для заказа
Наименование
Назначение
Внешний вид
ЛПО1
Локальная панель оператора (с потенциометром)
для ПЧВ1 и ПЧВ2

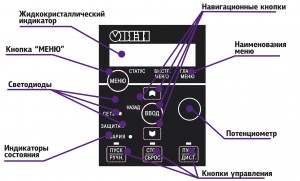

Служит для программирования и оперативного управления ПЧВ
ЛПО2
Локальная панель оператора (без потенциометра)
для ПЧВ1 и ПЧВ2
Комплект KM1/2
Комплект монтажный (кабель 3м.) для ПЧВ1 и ПЧВ2
Служит для крепления ЛПО на удаленную панель. Содержит кабель (3м) с разъемами, уплотнительную прокладку, фиксирующую рамку с винтами.
Замок ЗД1
Замок DIN-рейки для ПЧВ1
Служит для крепления корпуса ПЧВ1 на DIN- рейку.

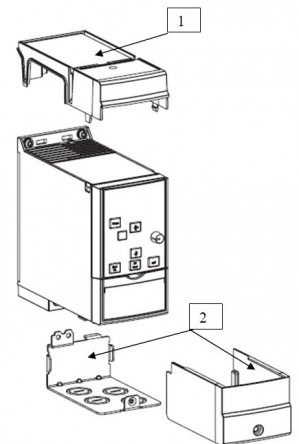

Крышка КО1-1
Крышка опции IP21 для ПЧВ1, корпус 01
Служит для повышения защиты корпуса ПЧВ до степени IP21, а также надежного закрепления сетевых и моторных кабелей, и механической защиты от прикосновения к силовым клеммам.
Различаются размерами для соответствующих корпусов.
Крышка КО1-2
Крышка опции IP21 для ПЧВ1, корпус 02
Крышка КО1/2-3
Крышка опции IP21 для ПЧВ1 и ПЧВ2, корпус 03
Крышка КО2-4
Крышка опции IP21 для ПЧВ2, корпус 04
Крышка КО2-5
Крышка опции IP21 для ПЧВ2, корпус 05
Панель ПК1-1/2
Панель кабельная для ПЧВ1, корпус 01 и 02
Служит для надежного закрепления сетевых и моторных кабелей, а так же для гальванического подключения оболочек бронированных кабелей к заземляющей клемме ПЧВ.
Принцип действия состоит в подавлении помех, путем отвода их энергии на клемму заземления. Крепится к клемме заземления в нижней части корпуса ПЧВ. Различаются размерами для соответствующих корпусов.

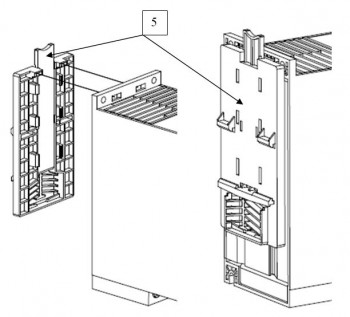

Монтаж замка на DIN- рейку «Комплект KM1-2», поз. 5.
Таблица соответствия корпусов серии ПЧВ1/ПЧВ2
Модификация ПЧВ1/ПЧВ2
Крышка КО
Панель ПК
ПЧВ101-К18-А
KO1-1
ПК1-1/2
ПЧВ101-К37-А
ПЧВ101-К37-В
ПЧВ101-К75-А
ПЧВ101-К75-В
ПЧВ102-1К5-А
КО1-2
ПЧВ102-1К5-В
ПЧВ102-2К2-В
ПЧВ103-2К2-А
КО1/2-3
ПК1/2-3
ПЧВ103-3К0-В
ПЧВ103-4К0-В
ПЧВ203-5К5-В
ПЧВ203-7К5-В
ПЧВ204-11К-В
КО2-4
ПК2-4/5
ПЧВ204-15К-В
ПЧВ205-18К-В
КО2-5
ПЧВ205-22К-В
