ПЧВ3 преобразователи частоты векторные для насосов и вентиляторов ОВЕН

ОБНОВЛЕННЫЙ ПЧВ3

Линейка преобразователей частоты для управления насосами и вентиляторами ОВЕН ПЧВ3

Новая линейка ПЧВ3 имеет расширенные функциональные возможности, меньшие массогабаритные характеристики, увеличенный диапазон мощностей. Помимо стандартного исполнения ПЧВ3 со степенью защиты корпуса IP20 новая линейка включает 17 модификаций частотных преобразователей в диапазоне мощностей от 0,75 до 90 кВт со степенью защиты корпуса IP54. Такие преобразователи частоты могут быть установлены в помещениях с повышенным пыле- и влагообразованием без использования шкафа управления, что значительно упрощает монтаж оборудования, не требует создания системы принудительной вентиляции и снижает общие затраты на систему автоматизации.

Функционал линейки ПЧВ3 заточен под наиболее популярные HVAC-применения, обеспечивая в том числе:

«спящий» режим, необходимый в системах с переменным разбором жидкости для насосов;
специализированный противопожарный режим, необходимый для частотных преобразователей, управляющих вентиляцией в современном здании.

Вместе с тем линейка сохранила и даже расширила возможности общепромышленных ПЧ, поэтому может быть с успехом использована в большинстве задач управления промышленным приводом за исключением случаев точного позиционирования и больших динамических перегрузок. Примерами таких применений могут служить смесители, дозаторы, ременные приводы, конвейеры и т.п.

Основные функциональные возможности ПЧВ3

Плавный пуск и останов двигателя, в том числе отложенный запуск.
Компенсация нагрузки и скольжения.
Вольт-частотный или векторный алгоритмы управления.
Автоматическая адаптация двигателя без вращения.
Автоматическая оптимизация энергопотребления, обеспечивающая высочайший уровень энергоэффективности.
Полная функциональная и аппаратная диагностика и защита работы ПЧВ.
Встроенный сетевой дроссель, дроссель в звене постоянного тока и дополнительный входной дроссель.
Встроенный ПИ-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.).
Встроенный ПЛК для решения сложных задач управления и позиционирования привода.
Специализированный «спящий» режим для эффективной работы при малом разборе.
Специализированный противопожарный режим для систем вентиляции.
Подхват вращающегося привода для безаварийного запуска систем с вращением до подачи напряжения питания или при провалах напряжения.
Пропуск резонансных частот (до 2 участков пропуска).
Гибкая структура управления с возможностью одновременного управления по физическим входам и по интерфейсу RS-485, что обеспечивает удобную интеграцию в современные системы управления и диспетчеризации.
Простая настройка в русскоязычном конфигураторе или с использованием локальной панели оператора. Быстрые меню и готовые конфигурации под типовые задачи.
Возможность повышения степени защиты корпуса до IP21 при использовании крышки КО.

Возможности модификации ОВЕН ПЧВ3 со степенью защиты IP54

Более простое, надежное и бюджетное решение по сравнению с установкой частотника со степенью защиты IP20 в шкаф IP54.
Минимальные массогабаритные характеристики среди аналогичных устройств (занимает мало места на стене).
Инновационная система охлаждения (вентилятор ПЧВ не обдувает платы устройства, что позволяет устанавливать их в пыльных помещениях без периодического разбора и продува ПЧВ).
Соответствие требованиям ЭМС (встроенный фильтр ЭМС класса А1).
Удобный монтаж и подключение к двигателю и системе управления (можно установить близко к насосу, фиксация всех кабелей, идущих от ПЧВ).

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

№	Наименование	Значение
1	Питающая сеть	3 фазы, 200…240 В (0,25…11 кВт) 3 фазы, 380…480 В (0,37…90 кВт)
2	Выходное напряжение (U,V,W), %	0…100
3	Выходная частота, Гц	0…200 Гц(VC), 0…400 (U/F)
4	Цифровые входы, в том числе импульсные	4
4	Цифровые входы, в том числе импульсные	–
5	Аналоговые входы	2 U/I (0…10 В/4…20 мА)
	Аналоговые выходы	2 I (4…20 мА)
6	Релейные выходы	2 (240 В, 2 А)
7	Протокол RS-485	Modbus RTU, FLN, Metasys; BACnet MSTP
8	Встроенные источники питания	10 В/25 мА 24 В/80 мА
9	Класс защиты корпуса	IP20
10	Вибропрочность	1,0g
11	Максимальная относительная влажность	95 % без конденсации влаги
12	Диапазон рабочих температур	0…40 ºС при номинальном выходном токе -20…+50 ºС со снижением выходного тока
13	Температура при хранении и транспортировке	-30… +70 ºС
14	Максимальная длина экранированного кабеля двигателя	25 м
15	Максимальная длина неэкранированного кабеля двигателя	50 м
16	Перегрузочная способность	110 % (60 с), 135% (1 с)
17	Тормозной ключ	нет

Входной и выходной токи ПЧВ3

Модификация ПЧВ3	Входной ток ПЧВ3, А	Выходной ток ПЧВ3, А
ПЧВ3-К25-Б	1,5	1,5
ПЧВ3-К37-Б	2,0	2,2
ПЧВ3-К75-Б	3,5	4,2
ПЧВ3-1К5-Б	6,5	6,8
ПЧВ3-2К2-Б	10,0	9,6
ПЧВ3-3К7-Б	16,0	15,2
ПЧВ3-5К5-Б	24,0	22
ПЧВ3-7К5-Б	32,0	28
ПЧВ3-11К-Б	45,0	42
ПЧВ3-К37-В	1,5	1,2
ПЧВ3-К75-В, ПЧВ3-К75-В-54	3,0	2,2
ПЧВ3-1К5-В, ПЧВ3-1К5-В-54	4,0	3,7
ПЧВ3-2К2-В, ПЧВ3-2К2-В-54	5,5	5,3
ПЧВ3-3К0-В, ПЧВ3-3К0-В-54	7,2	7
ПЧВ3-4К0-В, ПЧВ3-4К0-В-54	9,5	9,1
ПЧВ3-5К5-В, ПЧВ3-5К5-В-54	13,0	12
ПЧВ3-7К5-В, ПЧВ3-7К5-В-54	17,0	15,5
ПЧВ3-11К-В, ПЧВ3-11К-В-54	25,0	23
ПЧВ3-15К-В, ПЧВ3-15К-В-54	33,0	31
ПЧВ3-18К-В, ПЧВ3-18К-В-54	39,0	37
ПЧВ3-22К-В, ПЧВ3-22К-В-54	46,0	42,5
ПЧВ3-30К-В, ПЧВ3-30К-В-54	63,0	61
ПЧВ3-37К-В, ПЧВ3-37К-В-54	77,0	73
ПЧВ3-45К-В, ПЧВ3-45К-В-54	93,0	90
ПЧВ3-55К-В, ПЧВ3-55К-В-54	113,0	106
ПЧВ3-75К-В, ПЧВ3-75К-В-54	154,0	147
ПЧВ3-90К-В, ПЧВ3-90К-В-54	182,0	177

Фильм предназначен для ознакомления с комплектностью поставки ПЧВ, приемами быстрой настройки ПЧВ с использованием ЛПО.

Краткий сценарий

Рассказ о комплекте поставки ОВЕН ПЧВ3 (показано какие руководства идут с прибором, рассказано, что идет на диске, показана новая листовка «Быстрый старт»)
Краткое описание механического монтажа ПЧВ3 (на заднюю стенку шкафа).
Кратко о электрическом монтаже ПЧВ3. Показано как подключить двигатель, питание, кабели управления.
Показан пробный пуск, установка ЛПО3, работа в ручном режиме.
Показана ААД двигателя, ввод параметров с ЛПО3.

В состоянии поставки ПЧВ имеет готовую программную конфигурацию по умолчанию для типового применения с разомкнутым контуром управления по векторному принципу и требует для запуска только ввода параметров используемого АД.

Шаг 1. Выберите модификацию ПЧВ3 в соответствии с типом питающей сети и номинальным током АД по алгоритму выбора в разделе 1.

Шаг 2. Выполните внешние подключения к ПЧВ3: питающей сети и АД согласно требованиям РЭ, соедините проводником клеммы 12 и 27 и включите питание.

Шаг 3. Введите в ПЧВ значения паспортных данных электродвигателя (таблица 3.1).

Таблица 3.1 – Параметры электродвигателя

Наименование параметра	Код параметра
Мощность, кВт (kW)	1-20
Номинальное напряжение, В (V)	1-22
Номинальная частота, Гц (Hz)	1-23
Ток электродвигателя, А	1-24
Номинальная скорость, об/мин (rpm)	1-25

Примечания

А) Редактирование 1-20…1-29 рекомендуется проводить в состоянии «СТОП/СБРОС» и неподвижном роторе.

Б) В параметрах, значения которых не указаны в таблице, используются значения «по умолчанию».

Шаг 4. Проведите автоматическую адаптацию электродвигателя (ААД).

4.1 Установите для параметра 1-29 значение (1) – «Включить полную ААД»,

либо (2) – «Включить упрощенную ААД».

4.2 Нажмите кнопку «ВВОД» – на ЖКИ появится cообщение «Press Hand On».

4.3 Нажмите кнопку «ПУСК/РУЧН.» для запуска процесса ААД.

4.4 После автоматического выполнения последовательности операций на ЖКИ появится сообщение «Auto Motor Adapt OK. Press OK».

4.5 Автоматическая адаптация завершается после нажатия кнопки «ВВОД».

Проведите пробный пуск ПЧВ с АД.

Нажмите кнопку «ПУСК/РУЧН», затем «БОЛЬШЕ/МЕНЬШЕ» на ЛПО3 управляйте скоростью АД.

После опробования ПЧВ готов к работе, или дальнейшему программированию для приводов различных механизмов.

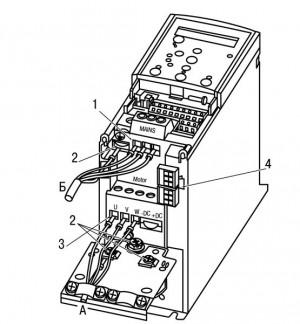

Рисунок 1 – Подключение электродвигателя (кабель А, клеммы «Motor»)
и сетевых проводов (кабель Б, клеммы «Mains»). Цифрами обозначены: 1 – фаза; 2 – заземление; 3 – электродвигатель; 4 – реле.

В разделе размещены примеры опроса и управления частотным преобразователем ОВЕН ПЧВ по интерфейсу RS-485. Для удаленного опроса и управления ОВЕН ПЧВ может быть использовано любое устройство, которое может быть мастером сети и в котором поддержан протокол связи ModBusRTU (ПЛК, панель оператора, SCADA-система).

Название	Cкачать
Адресация регистров ПЧВ	скачать (pdf)
Подключение ПЧВ к Lectus OPC	скачать (pdf)
Опрос и управление ПЧВ с ПЛК150	скачать (pdf)
Пример конфигурации ОРС и ПЛК150	скачать (zip)
Пример проекта в Codesys 2.3	скачать (pro)
Руководство по подключению ИП+ПЧВ	скачать (pdf)
Проект ИП для связи с ПЧВ (старая прошивка)	скачать (dp2)
Проект ИП для связи с ПЧВ (новая прошивка)	скачать (dp2)
Библиотеки CDS2.3_3.5 для работы с ПЧВ	скачать (rar)

	Название	Описание
1	Быстрый старт
2	Замкнутый контур управления	Конфигурация предназначена для управления скоростью АД с нормальной характеристикой регулирования от датчика температуры на уровне значения задания (одной из восьми уставок). При температуре, меньшей задания, АД вращается с номинальной скоростью, 2850 об/мин. При приближении значения контролируемой температуры к уровню задания, скорость АД уменьшается. Значения уставок, Туст = -10, -15, -20, -25, -30, -35, -40, -45 градусов цельсия.
3	Разомкнутый контур управления	Конфигурация предназначена для управления скоростью АД с инверсной характеристикой регулирования от сигнала датчика температуры. При увеличении сигнала на кл.54, от 4 до 20мА скорость вращения АД уменьшается, от 2850 об/мин до 0.
4	Поддержание расхода	Конфигурация предназначена для управления скоростью АД с нормальной характеристикой регулирования от датчика переменного перепада давления (расхода).
5	Управление по RS-485	Конфигурация предназначена для управления ПЧВ только по интерфейсу RS-485, цифровые входы не используются.
6	Цифровой потенциометр	Конфигурация предназначена для управления приводом с помощью цифровых входов без использования внешних или предустановленных заданий в режиме «ПУСК/ДИСТ.», без подключения внешнего потенциометра. Такая конфигурация возможна только в режиме фиксации выходной частоты, когда ПЧВ не реагирует на внешние задания.
7	Спящий режим	Спящий режим используется с целью обеспечения программного останова ПЧВ в ситуациях, в которых экономически нецелесообразна постоянная работа привода и система может некоторые промежутки времени находиться в простое.
8	Пожарный режим	Противопожарный режим предназначен для использования в критических ситуациях, когда требуется, чтобы двигатель работал вне зависимости от того, находится ли преобразователь частоты в нормальных условиях или в условиях с повышенной пожароопасностью.
9	Контроль обрыва ремня	Функция обнаружения обрыва ремня может быть использована в системах с ременными передачами как при замкнутом, так и разомкнутом контуре регулирования для насосов и вентиляторов.
10	Работа с наборами	ПЧВ осуществляет управление насосом по интерфейсу RS485 или по замкнутому контуру от входного сигнала клеммы 53 (4-20 мА, нижнее давление 0 бар, верхнее 16 бар). Переключение между наборами осуществляется от цифрового входа (клемма 27).
11	Подключение резерва	Конфигурация предназначена для управления 2 насосами с помощью одного или двух ПЧВ. Обеспечивается ввод в работу резервного насоса, когда основной не справляется с поддержанием давления и его отключение при снижении расхода.


Габаритные и присоединительные размеры ПЧВ3.

Размерные параметры ПЧВ3

Модификация ПЧВ3	Код корпуса	Размеры по направлениям, показанным на рисунке, мм								Вес, кг
Модификация ПЧВ3	Код корпуса	A	a	B	b	C	d	e	f	Вес, кг
Степень защиты IP20
ПЧВ3-К25-Б	01	195	183	75	56	168	9	4,5	5,3	2,1
ПЧВ3-К37-Б	01	195	183	75	56	168	9	4,5	5,3	2,1
ПЧВ3-К75-Б	01	195	183	75	56	168	9	4,5	5,3	2,1
ПЧВ3-1К5-Б	01	195	183	75	56	168	9	4,5	5,3	2,1
ПЧВ3-2К2-Б	02	227	212	90	65	190	11	5,5	7,4	3,4
ПЧВ3-3К7-Б	03	255	240	100	74	206	11	5,5	8,1	4,5
ПЧВ3-5К5-Б	04	296	275	135	105	241	12,6	7	8,4	7,9
ПЧВ3-7К5-Б	04	296	275	135	105	241	12,6	7	8,4	7,9
ПЧВ3-11К-Б	05	334	314	150	120	255	12,6	7	8,5	9,5
ПЧВ3-К37-В	01	195	183	75	56	168	9	4,5	5,3	2,1
ПЧВ3-К75-В	01	195	183	75	56	168	9	4,5	5,3	2,1
ПЧВ3-1К5-В	01	195	183	75	56	168	9	4,5	5,3	2,1
ПЧВ3-2К2-В	02	227	212	90	65	190	11	5,5	7,4	3,4
ПЧВ3-3К0-В	02	227	212	90	65	190	11	5,5	7,4	3,4
ПЧВ3-4К0-В	02	227	212	90	65	190	11	5,5	7,4	3,4
ПЧВ3-5К5-В	03	255	240	100	74	206	11	5,5	8,1	4,5
ПЧВ3-7К5-В	03	255	240	100	74	206	11	5,5	8,1	4,5
ПЧВ3-11К-В	04	296	275	135	105	241	12,6	7	8,4	7,9
ПЧВ3-15К-В	04	296	275	135	105	241	12,6	7	8,4	7,9
ПЧВ3-18К-В	05	334	314	150	120	255	12,6	7	8,5	9,5
ПЧВ3-22К-В	05	334	314	150	120	255	12,6	7	8,5	9,5
ПЧВ3-30К-В	06	518	495	239	200	242	–	8,5	15	24,5
ПЧВ3-37К-В	06	518	495	239	200	242	–	8,5	15	24,5
ПЧВ3-45К-В	06	518	495	239	200	242	–	8,5	15	24,5
ПЧВ3-55К-В	07	550	521	313	270	335	–	8,5	17	36
ПЧВ3-75К-В	07	550	521	313	270	335	–	8,5	17	36
ПЧВ3-90К-В	08	660	631	375	330	335	–	8,5	17	51
Степень защиты IP54
ПЧВ3-К75-В-54	I2	332	319	115	74	225	11	5,5	9	5,3
ПЧВ3-1К5-В-54	I2	332	319	115	74	225	11	5,5	9	5,3
ПЧВ3-2К2-В-54	I2	332	319	115	74	225	11	5,5	9	5,3
ПЧВ3-3К0-В-54	I2	332	319	115	74	225	11	5,5	9	5,3
ПЧВ3-4К0-В-54	I2	332	319	115	74	225	11	5,5	9	5,3
ПЧВ3-5К5-В-54	I3	368	354	135	89	237	12	6,5	9,5	7,2
ПЧВ3-7К5-В-54	I3	368	354	135	89	237	12	6,5	9,5	7,2
ПЧВ3-11К-В-54	I4	476	460	180	133	290	12	6,5	9,5	13,8
ПЧВ3-15К-В-54	I4	476	460	180	133	290	12	6,5	9,5	13,8
ПЧВ3-18К-В-54	I4	476	460	180	133	290	12	6,5	9,5	13,8
ПЧВ3-22К-В-54	I6	650	624	242	210	260	19	9	9	27
ПЧВ3-30К-В-54	I6	650	624	242	210	260	19	9	9	27
ПЧВ3-37К-В-54	I6	650	624	242	210	260	19	9	9	27
ПЧВ3-45К-В-54	I7	680	648	308	272	310	19	9	9,8	45
ПЧВ3-55К-В-54	I7	680	648	308	272	310	19	9	9,8	45
ПЧВ3-75К-В-54	I8	770	739	370	334	335	19	9	9,8	65
ПЧВ3-90К-В-54	I8	770	739	370	334	335	19	9	9,8	65

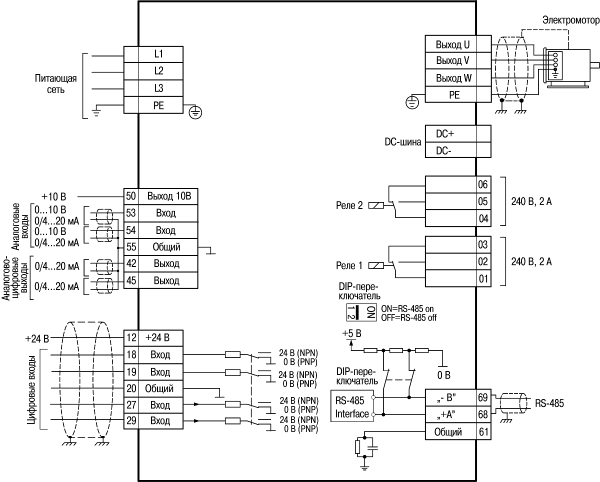

Схема электрических соединений всех клемм прибора

Внимание! Между клеммами UDC+/BR+) и 06 (UDC) может присутствовать напряжение до 850 В. Между этими клеммами нет защиты от короткого замыкания!

Примечание – В модификациях ПЧВ3, мощностью, от 30 кВт до 90 кВт выводы DC-шины (DC+ и DC-) не предусмотрены.

Применяются исключительно для ПЧВ3 со степенью защиты корпуса IP20

Обозначение для заказа	Наименование	Назначение	Внешний вид
ЛПО3	Локальная панель оператора для ПЧВ3	Служит для программирования и оперативного управления ПЧВ Примечание. Съемная локальная панель оператора ЛПО3 для модификаций ПЧВ3 приобретается отдельно. Для модификаций ПЧВ3 IP54 локальная панель оператора ЛПО3 является несъемной частью корпуса.
Комплект KM3	Комплект монтажный (кабель 3м.) для ПЧВ3	Служит для крепления ЛПО на удаленную панель. Содержит кабель (3м) с разъемами, уплотнительную прокладку, фиксирующую рамку с винтами.
Крышка КО3-1	Крышка опции IP21 для ПЧВ3, корпус 01	Служит для повышения защиты корпуса ПЧВ до степени IP21, для надежного закрепления сетевых и моторных кабелей, и механической защиты от прикосновения к силовым клеммам путем ограничения доступа к ним. Различаются размерами для соответствующих корпусов.
Крышка КО3-2	Крышка опции IP21 для ПЧВ3, корпус 02
Крышка КО3-3	Крышка опции IP21 для ПЧВ3, корпус 03
Крышка КО3-4	Крышка опции IP21 для ПЧВ3, корпус 04
Крышка КО3-5	Крышка опции IP21 для ПЧВ3, корпус 05
Крышка КО3-6	Крышка опции IP21 для ПЧВ3, корпус 06
Крышка КО3-7	Крышка опции IP21 для ПЧВ3, корпус 07
Крышка КО3-8	Крышка опции IP21 для ПЧВ3, корпус 08
Панель ПК3-1/2	Панель кабельная для ПЧВ3, корпус 01 и 02	Служит для надежного закрепления сетевых и моторных кабелей, а так же для гальванического подключения оболочек бронированных кабелей к заземляющей клемме ПЧВ. Принцип действия состоит в подавлении помех, путем отвода их энергии на клемму заземления. Крепится к клемме заземления в нижней части корпуса ПЧВ. Различаются размерами для соответствующих корпусов.
Панель ПК3-3	Панель кабельная для ПЧВ3, корпус 03
Панель ПК3-4/5	Панель кабельная для ПЧВ3, корпус 04 и 05
Панель ПК3-6	Панель кабельная для ПЧВ3, корпус 06
Панель ПК3-7	Панель кабельная для ПЧВ3, корпус 07
Панель ПК3-8	Панель кабельная для ПЧВ3, корпус 08

Съемная локальная панель оператора ЛПО3

Съёмная локальная панель оператора ЛПО3 прибора предназначена для программирования и индикации значений параметров работы прибора. Запрограммированный прибор может функционировать без ЛПО3, поэтому партия из нескольких приборов может комплектоваться одной ЛПО3.

ЛПО3 поставляется по отдельному заказу.

Монтаж аксессуаров


– крышек опции IP21: «Крышка КО3-х», поз.1; – отсека кабельного: «Отсек ОК3-х», поз.2.	Монтаж кабеля- удлинителя 3м. «Комплект КМ3-1», поз.3

Монтаж панели кабельной: «Панель ПК3-х», поз 4.	Монтаж замка на DIN- рейку «Комплект KM1-2», поз. 5.

Таблица соответствия корпусов серии ПЧВ3.

Модификация ПЧВ3	Крышка КО	Панель ПК
ПЧВ3-К25-Б	КО3-1	ПК3-1/2
ПЧВ3-К37-Б
ПЧВ3-К75-Б
ПЧВ3-1К5-Б
ПЧВ3-2К2-Б	КО3-2
ПЧВ3-3К7-Б	КО3-3	ПК3-3
ПЧВ3-5К5-Б	КО3-4	ПК3-4/5
ПЧВ3-7К5-Б	КО3-4
ПЧВ3-11К-Б	КО3-5

Модификация ПЧВ3	Крышка КО	Панель ПК
ПЧВ3-К37-В	КО3-1	ПК3-1/2
ПЧВ3-К75-В
ПЧВ3-1К5-В
ПЧВ3-2К2-В	КО3-2
ПЧВ3-3К0-В
ПЧВ3-4К0-В
ПЧВ3-5К5-В	КО3-3	ПК3-3
ПЧВ3-7К5-В
ПЧВ3-11К-В	КО3-4	ПК3-4/5
ПЧВ3-15К-В
ПЧВ3-18К-В	КО3-5
ПЧВ3-22К-В
ПЧВ3-30К-В	КО3-6	ПК3-6
ПЧВ3-37К-В
ПЧВ3-45К-В
ПЧВ3-55К-В	КО3-7	ПК3-7
ПЧВ3-75К-В
ПЧВ3-90К-В	КО3-8	ПК3-8

Для корректного отображения чертежей dwg рекомендуем поместить в папку шрифтов вашей рабочей среды шрифты из архива (скачать Fonts.zip). (Например для AutoCad: …/AutoDesk/AutoCAD…/Fonts).

условные графические обозначения (УГО)
- – УГО_ЕСКД PDF (0,02 Мб) – DWG (0,04 Мб)
- – УГО_СПДС PDF (0,1 Мб) – DWG (0,04 Мб)
Схемы подключения к входам и выходам
- Простые
  - AI (Аналоговые входы)
    - – Датчик давления 4…20мА – PDF (0,16 Мб) – DWG (0,1 Мб)
    - – Датчик температуры 4…20мА – PDF (0,16 Мб) – DWG (0,1 Мб)
    - – Датчик уровня 4…20мА – PDF (0,16 Мб) – DWG (0,07 Мб)
    - – Датчик обратной связи с сигналом 0…10В – PDF (0,08 Мб) – DWG (0,07 Мб)
  - AO (Аналоговые выходы)
    - – Индикатор ИТП11 – PDF (0,08 Мб) – DWG (0,06 Мб)
    - – Клапан с приводом 4…20мА – PDF (0,08 Мб) – DWG (0,07 Мб)
    - – Твердотельное реле 4…20мА – PDF (0,09 Мб) – DWG (0,06 Мб)
  - DI (Дискретные входы)
    - – Активный NPN датчик – PDF (0,09 Мб) – DWG (0,07 Мб)
    - – Активный PNP датчик – PDF (0,1 Мб) – DWG (0,07 Мб)
    - – Кнопка без фиксации – PDF (0,08 Мб) – DWG (0,06 Мб)
    - – Подключение концевых выключателей – PDF (0,08 Мб) – DWG (0,05 Мб)
    - – Поплавковый датчик уровня – PDF (0,09 Мб) – DWG (0,06 Мб)
  - DO (Дискретные выходы)
    - – Контактор 220В (Р) – PDF (0,1 Мб) – DWG (0,08 Мб)
    - – Лампа сигнализации (P) – PDF (0,08 Мб) – DWG (0,07 Мб)
  - Силовые цепи
    - – Моторный дроссель – PDF (0,15 Мб) – DWG (0,09 Мб)
    - – Сетевой дроссель – PDF (0,08 Мб) – DWG (0,07 Мб)
    - – Электродвигатель – PDF (0,07 Мб) – DWG (0,07 Мб)
  - Цифровой интерфейс
    - – Подключение к ПК через АС-4 – PDF (0,1 Мб) – DWG (0,07 Мб)
    - – Подключение к ПЛК по RS485 – PDF (0,08 Мб) – DWG (0,07 Мб)
Габаритный чертеж
- – 3D Модель ПЧВ3 – PDF (*.zip 0,3 Мб) – STEP (*.zip 2,0 Мб)
- – 2D Модель ПЧВ3 – PDF (0,7 Мб) – DWG (0,5 Мб)
- – 3D Модель ПЧВ3-5(7)К5 – PDF (*.zip 0,8 Мб) – STEP (*.zip 3,5 Мб)
- – 2D Модель ПЧВ3-5(7)К5 – PDF (0,09 Мб) – DWG (0,5 Мб)
- – 3D Модель ПЧВ3-18(22)К – PDF (*.zip 1,0 Мб) – STEP (*.zip 3,5 Мб)
- – 2D Модель ПЧВ3-18(22)К – PDF (0,09 Мб) – DWG (0,4 Мб)
