Назначение

Поплавковые датчики уровня ОВЕН ПДУ-И предназначены для непрерывного преобразования уровня жидкости в унифицированный аналоговый выходной сигнал 4…20 мА. Датчики используются в составе систем контроля уровня жидкости в различных резервуарах, в том числе, под давлением. Арматура датчика изготавливается из нержавеющей стали 12Х18Н10Т.

Особенности поплавковых датчиков уровня ОВЕН ПДУ-И

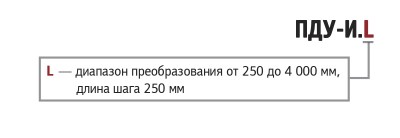

Диапазон преобразования уровня в токовый сигнал: от 250 до 4 000 мм.
Дискретность преобразования: ±10 мм.
Температура измеряемой среды: – 60…+ 125 °C.
Давление: от вакуума до 4 MПa.
Плотность рабочей среды: ≥ 0,66 г/см³.
Возможно изготовление с фланцевым креплением в соответствии с ГОСТ 33259-2015 (от DN=65; до PN=2,5).
Срок службы – 10 лет.
Самая низкая цена в сегменте подобной продукции.

Возможно специальное исполнение по запросу заказчика.

Принцип действия и особенности конструкции датчиков уровня ОВЕН ПДУ-И

Поплавок с постоянным магнитом перемещается вместе с уровнем жидкости по штоку, в котором находится матрица герконов и сопротивлений. Под воздействием магнитного поля происходит срабатывание герконов, цепь работает по схеме трёхпроводного потенциометра. При изменении уровня жидкости изменяется выходное сопротивление датчика, преобразуемое в выходной сигнал 4…20 мА, что прямо пропорционально уровню жидкости.

Применение датчиков уровня ОВЕН ПДУ-И

Поплавковые датчики уровня ПДУ-И предназначены для измерения и контроля уровня жидкости (воды, растворов, светлых нефтепродуктов и иных жидких сред, в том числе агрессивных, за исключением коррозионно-активных к материалу датчика) в различных резервуарах. Датчики устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.

Документация

Декларация о соответствии на ПДУ-И

Руководство по эксплуатации ПДУ-И

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Наименование параметра	Значение
Электрические параметры
Схема подключения	Двухпроводная
Род питающего тока	Постоянный
Напряжение питания, В	10…36
Выходной сигнал, мА	4…20
Потребляемая мощность, Вт, не более	1
Сопротивление нагрузки, Ом, не более	определяется по формуле: (U – 8)·50, где U – напряжение питания, В
Метрологические характеристики
Диапазон измерений уровня, мм	от 0 до 250…3000 (в зависимости от исполнения)
Дискретность измерения уровня (разрешающая способность), мм	10
Погрешность измерения уровня, мм	±(10 + 0,01·L ), где L – диапазон измерений уровня
Дополнительная погрешность измерения от температуры, % на 10 °С, не более	0,2
Конструктивные параметры
Расположение оси крепежного отверстия датчика в резервуаре	Вертикально
Типоразмер присоединительной резьбы	G2
Размер «под ключ», мм	36
Диаметр наружной оболочки соединительного кабеля, мм	4…8
Сечение соединительных проводов, мм2	0,2…2
Материал рабочей части датчика	Сталь 12Х18Н10Т
Степень защиты по ГОСТ 14254	IP65

Вес поплавкового датчика уровня ПДУ-И

Наименование	Длина L, мм	Масса, кг
ПДУ-И.250	250	1,3
ПДУ-И.500	500	1,5
ПДУ-И.750	750	1,7
ПДУ-И.1000	1000	1,9
ПДУ-И.1250	1250	2,1
ПДУ-И.1500	1500	2,3
ПДУ-И.1750	1750	2,5
ПДУ-И.2000	2000	2,7
ПДУ-И.2250	2250	2,9
ПДУ-И.2500	2500	3,1
ПДУ-И.2750	2750	3,3
ПДУ-И.3000	3000	3,5

Условия эксплуатации

Температура окружающей среды от минус 40 до +85 °С;
Температура рабочей среды от минус 60 до +125 °С;
Давление рабочей среды не более 4 МПа;
Плотность рабочей среды не менее 0,65 г/см3;
Рабочая среда должна быть неагрессивна по отношению к контактирующим с ней материалам датчика.
