ОВЕН ПЛК150 – моноблочный контроллер с дискретными и аналоговыми входами/выходами на борту для автоматизации малых систем

Назначение контроллера ОВЕН ПЛК150

Создание систем управления малыми и средними объектами.
Построение систем диспетчеризации.

Обозначения при заказе ОВЕН ПЛК150

Особенности ОВЕН ПЛК150

Компактный DIN-реечный корпус.
Дискретные и аналоговые входы/выходы на борту.
Наличие последовательных портов (RS-485, RS-232) и Ethernet.
Расширение количества точек ввода/вывода осуществляется путем подключения внешних модулей ввода/вывода по любому из встроенных интерфейсов.

Конкурентные преимущества ОВЕН ПЛК150

Отсутствие ОС, что повышает надежность работы контроллеров.
Скорость работы дискретных входов – до 10 КГц при использовании подмодулей счетчика. Большое количество интерфейсов на борту: Ethernet, последовательных порта.
Расширенный температурный диапазон работы: от –20 до +70 С.
Встроенный аккумулятор, позволяющий «пережидать» пропадание питания: выполнение программы при пропадании питания и перевод выходных элементов в «безопасное состояние».
Встроенные часы реального времени.
Контроллер поддерживает работу с нестандартными протоколами по любому из портов, что позволяет подключать такие устройства как электро-, газо-, водосчетчики, считыватели штрих-кодов и т.п.

Программирование контроллеров

Программирование контроллеров ОВЕН ПЛК150 осуществляется профессиональной системой программирования CODESYS v.2.

Система программирования CODESYS для покупателей контроллеров ОВЕН предоставляется бесплатно.

Получить более подробную информацию по системе программирования CODESYS и скачать её можно с нашего сайта или с сайта производителя www.3s-software.ru.

Сервисное программное обеспечение ОВЕН ПЛК150

Программа обновления прошивки (внутреннее ПО) контроллера ОВЕН ПЛК150 и таргет-файлы можно скачать в разделе «Сервисное ПО контроллеров ОВЕН ПЛК150«.

Дополнительные утилиты

Для удобства пользователей специалистами компании ОВЕН созданы дополнительные утилиты:

EasyWorkPLC – утилита для технолога, позволяющая изменять значения параметров, не изменяя при этом программу контроллера. Работает без CODESYS.
PLC_IO – утилита для работы с файловой системой контроллера, например, запись/считывание файлов с ПЛК. Работает без CODESYS.

Подробнее узнать про утилиты и скачать их можно на странице Утилиты EasyWorkPLC и PLC_IO.

Сертификаты и разрешения для контроллеров ОВЕН ПЛК150

Ознакомиться с сертификатами можно на странице сертификатов к приборам.

Функциональная схема ОВЕН ПЛК150

ПЛК150-220.

—

Для расчета цены выберите все параметры

Документация

Сертификат средств измерений ПЛК150 -154 (Россия)

Сертификат соответствия ГАЗПРОМСЕРТ для ПЛК150 — 154

Разрешение Ростехнадзора на ПЛК63, ПЛК73, ПЛК110, ПЛК160, ПЛК304, ПЛК308

Сертификат средств измерений ПЛК150-154 (Беларусь)

Декларация о соответствии на ПЛК150/154 220 В

Декларация о соответствии на ПЛК150/154 24В

Свидетельство о типовом одобрении ПЛК (Российский морской регистр судоходства)

Сертификат средств измерений ПЛК150-154 (Казахстан)

Сертификат соответствия в области пожарной безопасности для ПЛК150-154

Руководство по эксплуатации ПЛК150

Руководство по программированию ПЛК100/150/154 (Конфигурирование области ввода/вывода)

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Общие сведения

Конструктивное исполнение	Унифицированный корпус для крепления на DIN-рейку (ширина 35 мм), длина 105 мм (6U), шаг клемм 7,5 мм
Степень защиты корпуса	IР20
Напряжение питания: ПЛК150-220	90… 264 В переменного тока (номинальное напряжение 220 В) частотой 47… 63 Гц
Потребляемая мощность	6 Вт
Индикация передней панели	1 индикатор питания 6 индикаторов состояний дискретных входов 4 индикатора состояний выходов 1 индикатор наличия связи с CODESYS 1 индикатор работы программы пользователя

Ресурсы

Центральный процессор	32-разрядный RISC-процессор 200 МГц на базе ядра АRМ9
Объем оперативной памяти	8 МВ
Объем энергонезависимой памяти хранения ядра CODESYS, программ и архивов	4 МВ**
Размер Retain-памяти	4 кВ***
Время выполнения цикла ПЛК	Минимальное 250 мкс (нефиксированное), типовое от 1 мс

Дискретные входы

Количество дискретных входов	6
Гальваническая изоляция дискретных входов	есть, групповая
Электрическая прочность изоляции дискретных входов	1,5 кВ
Максимальная частота сигнала, подаваемого на дискретный вход: — при программной обработке — при применении аппаратного счетчика — при применении обработчика энкодера	1 кГц 10 кГ 1 кГц

Дискретные выходы

Количество дискретных выходов	4 э/м реле
Характеристики дискретных выходов	Ток коммутации до 2 А при напряжении не более 220 В 50 Гц и cos j > 0,4
Гальваническая изоляция дискретных выходов	есть, индивидуальная
Электрическая прочность изоляции дискретных выходов	1,5 кВ

Аналоговые входы

Количество аналоговых входов	4
Разрядность встроенного АЦП	16 бит
Внутреннее сопротивление аналогового входа: в режиме измерения тока в режиме измерения напряжения 0…10 В	50 Ом Около 10 кОм
Время опроса одного аналогового входа	0,5 с
Предел основной приведенной погрешности измерения аналоговыми входами	0,5 %
Гальваническая изоляция аналоговых входов	отсутствует

Аналоговые выходы

Количество аналоговых выходов	2
Разрядность ЦАП	10 бит
Тип выходного сигнала ПЛК 150-И ПЛК 150-У ПЛК 150-А	Ток 4…20 мА Напряжение 0…10 В Ток 4…20 мА или напряжение 0…10 В
Питание аналоговых выходов	встроенное, общее на все выходы
Гальваническая изоляция аналоговых выходов	есть, групповая
Электрическая прочность изоляции аналоговых выходов	1,5 кВ

Интерфейсы связи

Интерфейсы

Ethernet 100 Base-T

RS-232

RS-485

Скорость обмена по интерфейсам RS

от 4800 до 115200 bps

Протоколы

ОВЕН

Modbus-RTU, Modbus-ASCII

DCON

Modbus-TCP

GateWay (протокол CODESYS)

Программирование

Среда программирования	CODESYS 2.3.8.1 (и старше)
Интерфейс для программирования и отладки	RS-232 или Ethernet

*Для хранения файлов и архивов используется Flash-память, специализированная файловая система. Доступный для пользователя объем З Мбайта.
** Настраивается пользователем, максимальный объем 16 Кбайт

Поддерживаемые интерфейсы и протоколы

Протокол	Интерфейс	Применение
ОВЕН	RS-232 RS-485	Поддержка модулей ввода/вывода линейки ОВЕН Мх110. Работа в сетях ОВЕН совместно с ТРМ2хх
Modbus RTU Modbus ASCII	RS-232 RS-485	Поддержка модулей ввода/вывода ОВЕН Мх110 и операторских панелей (ОВЕН СП307/СП310), связь со SCADA-системами.
Modbus TCP	Ethernet 10/100 Mbps	Передача данных на верхний уровень (в SCADA-системы).
DCON	RS-232 RS-485	Поддержка модулей ввода/вывода ICP DAS I-7ххх, АDAM
GateWay (протокол CODESYS)	RS-232 Ethernet 10/100 Mbps	Программирование контроллера, отладка пользовательской программы.

Контроллеры ОВЕН ПЛК150 позволяют организовать шлюз между приборами с протоколом ОВЕН (RS-485) и промышленными сетями с протоколами Modbus, Modbus TCP, DCON.

Пользователь имеет возможность реализовать в среде программирования CODESYS собственный протокол, не поддерживаемый ОВЕН ПЛК150. В этом случае он может воспользоваться специальной библиотекой, которая открывает низкоуровневый доступ к последовательным портам ОВЕН ПЛК150 (библиотека входит в комплект поставки контроллера).

Характеристики дискретных входных сигналов

Модификация контроллера	Сигнал, подаваемый на дискретный вход	Комментарий
ПЛК150-220	С помощью сухого контакта или ключа, коммутирующего общую клемму дискретных входов и клемму конкретного входа	Суммарное сопротивление контакта и линии подключения должно быть не более 100 Ом

* Напряжение относительно минусовой клеммы питания

Характеристики встроенных выходных элементов

Обозначение при заказе	Наименование	Характеристики
И	Цифроаналоговый преобразователь «параметр — ток 4…20 мА»	Сопротивление нагрузки от 0 до 900 Ом
У	Цифроаналоговый преобразователь «параметр — напряжение 0…10 В»	Сопротивление нагрузки от 2 кОм
А	Цифроаналоговый преобразователь «параметр — ток 4…20 мА или напряжение 0…10 В»	Сопротивление нагрузки от 150 до 900 Ом для токового сигнала и свыше 10 кОм для сигнала напряжения

Типы датчиков и унифицированных сигналов, подключаемых к аналоговым входам

Наименование	Диапазон измерений
Термопреобразователи сопротивления (по ГОСТ 6651- 94)
ТСМ (Cu50) W100 = 1,4260	-50…+200 °С
ТСМ (50М) W100 = 1,4280	-190…+200 °С
ТСП (Pt50) W100 = 1,3850	-200…+750 °С
ТСП (50П) W100 =1,3910	-200…+750 °С
ТСМ (Cu100) W100 =1,4260	-50…+200 °С
ТСМ (100М) W100 =1,4280	-190…+200 °С
ТСП (Pt100) W100 =1,3850	-200…+750 °С
ТСП (100П) W100 =1,3910	-200…+750 °С
ТСН (100Н) W100=1,6170	-60…+180 °С
ТСМ (Cu500) W100 =1,4260	-50…+200 °С
ТСМ (500М) W100 =1,4280	-190…+200 °С
ТСП (Pt500) W100 =1,3850	-200…+750 °С
ТСП (500П) W100 =1,3910	-200…+750 °С
ТСН (500Н) W100 =1,6170	-60…+180 °С
ТСМ (Cu1000) W100 =1,4260	-50…+200 °С
ТСМ (1000М) W100 =1,4280	-190…+200 °С
ТСП (Pt1000) W100 =1,3850	-200…+750 °С
ТСП (1000П) W100 =1,3910	-200…+750 °С
ТСН (1000Н) W100 =1,6170	-60…+180 °С
Термопары (по ГОСТ Р 8.585-2001)
ТХК (L)	-200…+800 °С
ТЖК (J)	-200…+1200 °С
ТНН (N)	-200…+1300 °С
ТХА (K)	-200…+1300 °С
ТПП (S)	0…+1600 °С
ТПП (R)	0…+1600 °С
ТВР (А-1)	0…+2500 °С
ТВР (А-2)	0…+1800 °С
ТВР (А-3)	0…+1600 °С
ТМК (Т)	-200…+400 °С
Унифицированные сигналы постоянного напряжения и тока (по ГОСТ 26.011-80)
0…5,0 мА	0…100 %
0…20,0 мА	0…100 %
4,0…20,0 мА	0…100 %
-50,0…+50,0 мВ	0…100 %
0…1,0 В	0…100 %
0…10,0 В	0…100 %
Датчики сопротивления
0… 5000 Ом	0…100 %

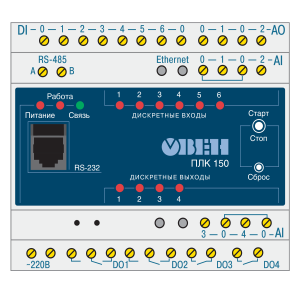

Светодиодная индикация:

– наличия питания;
– работы программы;
– наличия связи со средой программирования CoDeSys;
– состояния дискретных входов;
– состояния дискретных выходов.

Кнопка «Старт/Стоп» предназначена для запуска и остановки программы в контроллере

Скрытая кнопка «Сброс» предназначена для перезагрузки контроллера (нажимается тонким заостренным предметом)

Схема подключения ОВЕН ПЛК150-220

Примечание.

Нагрузочное сопротивление аналогового выхода ПЛК150:

R ≤ 900 Ом при выходном сигнале «ток 4…20 мА»,
R > 2 кОм при выходном сигнале «напряжение 0…10 В».

Подключение внешнего блока питания для аналоговых выходов не требуется, блок питания встроен в контроллер.

Схема подключения датчиков к дискретным входам ПЛК150

Схема подключения датчиков к аналоговым входам ПЛК150

Схема подключения к ПЛК150 дискретных датчиков с полупроводниковым выходным каскадом

Кабели

Наименование	Изображение	Комментарии	Длина, м
КС1		Применяется для прошивки и программирования контроллеров: — ПЛК150 (порт RS-232 DEBUG)	1,5 2,7
КС2		Применяется для соединения контроллеров ПЛК150 (порт RS-232 DEBUG) с панелями оператора ИП320 (порт RS-232), СП270, СП307, СП310 (порт PLC, RS-232)	1,5 2,7
КС3		Применяется для соединения контроллеров ПЛК150 (порт RS-232 DEBUG) с модемом ПМ01[M02] (порт RS-232, соединитель Х2)	1,5

Габаритный чертеж ОВЕН ПЛК150

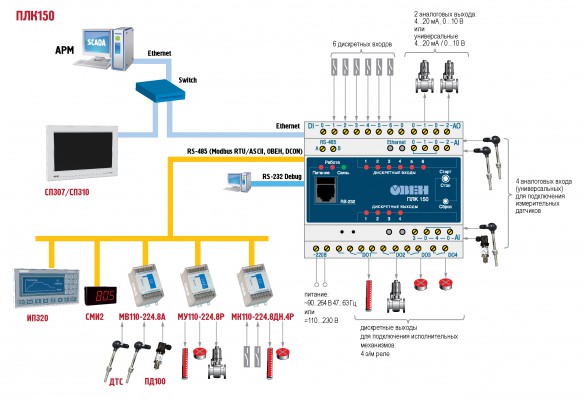

Возможная схема работы контроллера ОВЕН ПЛК150 в промышленной сети

Применение в каталоге проектов и решений

Название проекта	Отрасль применения	Используемые приборы
Локальные регуляторы для Бийской теплоэлектроцентрали подробнее	ЖКХ, Решения для автоматизации инженерных систем зданий	• ОВЕН ПЛК150
Автоматизация термопластавтомата ДЕЗ 130-125Ц1 в Ростове-на-Дону подробнее	Тара, упаковка, полиграфия	• ОВЕН ПЛК150, • ОВЕН МВУ8, • ОВЕН ИП320, • ОВЕН МДВВ
Система управления регенерацией рабочих растворов подробнее	Машиностроение и металлообработка	• Программируемый логический контроллер ОВЕН ПЛК110 (обновленная линейка), • ОВЕН ПЛК150, • ОВЕН СП270
Щит управления комбинированной окрасочно-сушильной камерой подробнее	Машиностроение и металлообработка	• ОВЕН ПЛК150, • ОВЕН ИП320, • ОВЕН МДВВ
Модернизация станка резки листового металла (ПЛК ОВЕН) подробнее	Машиностроение и металлообработка, Деревообрабатывающая промышленность, Производство строительных материалов	• ОВЕН ПЛК150, • ОВЕН БП15Б-Д2, • Бесконтактные индуктивные датчики KIPPRIBOR, • Светодиодный Modbus индикатор СМИ2
Система сбора данных подробнее	Машиностроение и металлообработка, Химическая отрасль, Пищевая промышленность, ЖКХ, Металлургия, Электроэнергетика	• ОВЕН ПЛК100, • ОВЕН ПЛК150
Разработка автоматического предвспенивателя пенополистирола подробнее	Производство строительных материалов	• ОВЕН ПЛК150, • ОВЕН ИП320, • ОВЕН ПЧВ1 и ПЧВ2 , • ОВЕН МВ110-1ТД
Система управления весодозированием асфальтосмесительной установки подробнее	Производство строительных материалов	• ОВЕН ПЛК150, • ОВЕН МВА8, • ОВЕН ТРМ138, • ОВЕН БП60Б-Д4, • ОВЕН АС4, • ОВЕН МДВВ
Система управления пищевым экструдером А-50М подробнее	Тара, упаковка, полиграфия, Химическая отрасль, Производство строительных материалов, Пищевая промышленность, Сельское хозяйство	• ОВЕН ПЛК150, • ОВЕН МВА8, • ОВЕН СП270, • Датчики уровня поплавковые ПДУ, • ОВЕН МВУ8, • ОВЕН БП60Б-Д4, • ОВЕН МР1, • HD-xx44.VA, HD-xx22.10U и HD-xx25.LA твердотельные реле для регулирования напряжения
Модернизация машины центрифугирования подробнее	Машиностроение и металлообработка, Производство строительных материалов, Электроэнергетика	• ОВЕН ПЛК150, • ОВЕН БП30Б-Д3, • ОВЕН ИП320
Сельская ТГК подробнее	ЖКХ	• Программируемый логический контроллер ОВЕН ПЛК110 (обновленная линейка), • ОВЕН ПЛК150, • ОВЕН МВ110-16Д, • ОВЕН МВ110-8А, • ОВЕН МУ110-6У, • ОВЕН ИП320
Шкаф АСУ, контроля и GSM-передачи уровня в 3-х накопительных баках подробнее	Химическая отрасль, Нефтегаз, Пищевая промышленность, ЖКХ, Сельское хозяйство, Решения для автоматизации инженерных систем зданий	• ОВЕН ПЛК150, • ОВЕН БСФ, • ОВЕН СП270, • ОВЕН БП30Б-Д3-24С, • ОВЕН БП14-Д4
Автоматическое регулирование температуры в печи на участке графитации цеха углеродно-волокнистых материалов подробнее	Химическая отрасль	• ОВЕН ПЛК150, • ОВЕН ИП320
Щит управления котлом Е1,0-0,9ГМ подробнее	ЖКХ	• ОВЕН ПЛК150, • ОВЕН ИП320, • ОВЕН БКК1
Водосмесительный дозатор ООО «Уралвес-Дон». подробнее	Пищевая промышленность	• ОВЕН ИБП60Б-Д9-24, • ДТС3ххх термосопротивления HVAC, • ОВЕН ПЛК150, • ОВЕН ИП320
Расширение системы автоматизации пилотной лаборатории глинозема (2й этап) подробнее	Химическая отрасль, Металлургия	• ОВЕН ПЛК150, • ОВЕН МВ110-2А, • ОВЕН БП60Б-Д4-24С, • Преобразователи термоэлектрические (термопары) в мягкой изоляции (поверхностные), • ОВЕН МК110-4ДН.4Р, • Модуль аналогового ввода МВ110-pH
Учебный лабораторный стенд подробнее	Тара, упаковка, полиграфия, Производство строительных материалов, Пищевая промышленность, Сельское хозяйство	• ОВЕН ПЛК150, • ОВЕН БСФ, • ОВЕН СП270, • ОВЕН БП30Б-Д3, • ОВЕН АС3-М, • ОВЕН МДВВ
Камера инфракрасной сушки подробнее	Машиностроение и металлообработка	• ОВЕН ПЛК150, • ОВЕН БСФ, • ОВЕН МВА8, • ДТС-И, • ОВЕН МВУ8, • ОВЕН БП60Б-Д4, • ОВЕН ИП320
Система управления и диспетчеризации котельной на ОАО «Северный пресс» подробнее	ЖКХ	• ОВЕН ПЛК150, • ОВЕН МВА8, • ОВЕН СП270, • ОВЕН МДВВ
Модернизация климатической камеры TV 1000 подробнее	Пищевая промышленность, Электроэнергетика	• ОВЕН ПЛК150, • ОВЕН БП15Б-Д2, • ОВЕН МДВВ
АСУТП энергоцентра в г. Коломна подробнее	Электроэнергетика	• ОВЕН ПЛК150, • ОВЕН ТРМ202 (с RS-485), • ОВЕН ПЛК160
Модернизация машина для испытания проволоки на скручивание 2048 МТС подробнее	Машиностроение и металлообработка, Металлургия	• ОВЕН ПЛК150, • ОВЕН БП60Б-Д4, • ОВЕН АС4, • ОВЕН ИП320
Шкаф управления водогрейным и паровым котлом подробнее	Машиностроение и металлообработка, Электроэнергетика, Решения для автоматизации инженерных систем зданий	• ОВЕН ПЛК150, • ОВЕН МВА8, • ОВЕН СП270, • ОВЕН МДВВ
Система телеметрии подогревателя ГВС Прилукской котельной МУП «Вологдагортеплосеть» подробнее	ЖКХ, Электроэнергетика	• ОВЕН ПЛК150, • ОВЕН МВА8
АСУ подготовки топлива для дизельных судов подробнее	Химическая отрасль, Транспорт	• ОВЕН ПЛК150, • ОВЕН МВА8, • ОВЕН ИП320
Cистема дозации крымского ликера подробнее	Пищевая промышленность	• ОВЕН ПЛК150, • ОВЕН БП30Б-Д3-24С, • ПД100, • ОВЕН БП30Б-Д3, • ОВЕН ИП320
Автоматизация склада бестарного хранения муки подробнее	Пищевая промышленность	• ОВЕН ПЛК150, • ОВЕН МВА8, • ОВЕН СП270, • ОВЕН МВ110-16Д, • ОВЕН МУ110-16Р, • ОВЕН МВУ8, • ОВЕН МР1, • ОВЕН МДВВ
Система автоматизации канализационной насосной станции подробнее	ЖКХ	• ОВЕН ПЛК150, • Аксессуары для GSM/GPRS модем ОВЕН ПМ01
Стерилизация консервной продукции подробнее	Пищевая промышленность	• ОВЕН ПЛК150, • ОВЕН МВУ8, • ОВЕН ИП320
Объединенные пульты управления несколькими емкостями типа ОСВ, ОХР, ОМГ подробнее	Пищевая промышленность	• ОВЕН ПЛК150, • ОВЕН БП15Б-Д2, • ДТС-И, • ОВЕН БП30Б-Д3, • ОВЕН БП60Б-Д4, • ОВЕН ПЧВ1 и ПЧВ2 , • ОВЕН ПЛК160
Автоматизация котлов КВВ-3,0ТШП подробнее	ЖКХ	• ОВЕН ПЛК150, • ОВЕН БП15Б-Д2, • ДТС-И, • ОВЕН ИП320, • ОВЕН ИТП11

Комплектность поставки ПЛК150

Прибор ПЛК150
Компакт-диск с ПО
Кабель программирования КС1
Паспорт и руководство по эксплуатации
Гарантийный талон

Войти

Регистрация

Login

Регистрация

Вы можете отправить нам текстовую заявку:

Назначение контроллера ОВЕН ПЛК150

Особенности ОВЕН ПЛК150

Конкурентные преимущества ОВЕН ПЛК150

Программирование контроллеров

Сервисное программное обеспечение ОВЕН ПЛК150

Дополнительные утилиты

Сертификаты и разрешения для контроллеров ОВЕН ПЛК150

Документация

Общие сведения

Ресурсы

Дискретные входы

Дискретные выходы

Аналоговые входы

Аналоговые выходы

Интерфейсы связи

Программирование

Поддерживаемые интерфейсы и протоколы

Характеристики дискретных входных сигналов

Характеристики встроенных выходных элементов

Типы датчиков и унифицированных сигналов, подключаемых к аналоговым входам

Схема подключения датчиков к дискретным входам ПЛК150

Схема подключения датчиков к аналоговым входам ПЛК150

Схема подключения к ПЛК150 дискретных датчиков с полупроводниковым выходным каскадом

Кабели

Применение в каталоге проектов и решений

Комплектность поставки ПЛК150

Подписка на новости ОВЕН-Уфа

Сообщить об опечатке

Текст, который будет отправлен нашим редакторам:

Ваш комментарий (необязательно):
