ПР100 – компактное программируемое реле для локальных систем автоматизации. Предназначено для управления освещением, насосными группами, вентиляторами, подъемниками, станками, для задач релейной защиты, АВР и т.д.
Прибор изготавливается в автоматном корпусе 5 DIN. Имеет на борту аналоговые и дискретные входы, а также дискретные выходы. Для управления устройствами по сети или передачи данных на верхний уровень в приборе предусмотрен интерфейс RS-485.
Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования Owen Logic. Загрузка алгоритма производится с помощью кабеля microUSB
Области применения
Освещение
Насосные группы
Вентиляторы
Небольшие станки
Особенности прибора
Подключаемое оборудование
4 аналоговых входа 4…20 мА или 0…10 В (в модификации на 24 В).
8 релейных выходов
Коммуникационные возможности
Интерфейс RS-485, режим Master/Slave:
Интеграция в облачный сервис OwenCloud и SCADA-системы.
Визуализация процессов с помощью панелей оператора.
Управление внешними устройствами по RS-485.
Конструктивные особенности
Модульный корпус.
Ширина корпуса 5 модулей.
Съемные клеммники – для удобства монтажа.
Быстрая замена батарейки.
Функциональные возможности
Энергонезависимые переменные.
Управление по дням недели и времени суток.
ПИД-регулирование.
Эксплуатация
Два исполнения: 12 и 20 каналов ввода/вывода.
Две модификации по питанию: =24 В и ~230 В.
Возможность питания от бортовой сети =12 В.
Работа в неотапливаемых помещениях: -40…+55 ºС.
USB-порт для программирования (не требует питания при программировании).
Отличительные характеристики
Модификации
ПР100—Х.Х.Х.Х
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Наименование
ПР100-230
ПР100-24
Программирование
Среда программирования
Owen Logic
Объем Retain-памяти
1024 байт
Объем памяти сетевых переменных (режим slave)
128 байт
Объем памяти сетевых переменных (режим master)
128 байт
Стек
динамический
Память ПЗУ
64 кбайт
Память ОЗУ
6 кбайт
Интерфейс программирования
microUSB
Общие сведения
Диапазон переменного напряжения питания
90…264 В (номинальное 230 В, при 50 Гц)
—
Диапазон постоянного напряжения питания
127…373 В (номинальное 230 В)
9…30 В (номинальное 24 В)
Минимальное время цикла
1 мс (зависит от сложности программы)
Часы реального времени
есть
Модули расширения ПРМ
нет
Дискретные входы
Количество
до 12
Тип
Дискретный фазовый (ДФ)
Дискретный (Д)
Подключаемые датчики
коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт»
—
датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором
Номинальное напряжение питания
~230 В
=24 В
Гальваническая развязка
групповая, по 4 входа (1-4 и 5-8)
Электрическая прочности изоляции
2830 В, групповая – 1780 В
Аналоговые входы
Количество
—
до 4
Тип измеряемых сигналов
—
4…20 мА, 0…10.В, дискретный
Период обновления значений всех каналов, не более
—
20 мс
Предел основной приведенной погрешности
—
± 0,5 %
Работа в дискретном режиме
—
да
Гальваническая развязка
—
отсутствует
Дискретные выходы
Количество
до 8
Тип
релейные (нормально-разомкнутые)
Допустимый ток нагрузки, не более
5 А при напряжении не более 250 В перем. тока, cos φ > 0,95
3 А при напряжении не более 30В пост. тока
Гальваническая развязка
индивидуальная
Электрическая прочности изоляции
2830 В, между выходами – 1780 В
Коммуникационные возможности
Интерфейс RS-485 (1 × RS-485 или без интерфейса – выбирается при заказе)
Протокол связи
Modbus RTU/ASCII
Режим работы
Master/Slave
Сравнительная таблица ПР100, ПР110 и ПР114
Параметр
Значение
ПР100
ПР110
ПР114
Каналы ввода/вывода
AI
до 4
нет
до 4
Возможность работы AI в дискретном режиме
есть
—
есть
DI
до 12
до 12
до 12
AO
нет
нет
до 4
DO
до 8 (релейные)
до 8 (релейные)
до 8
Программирование и отладка
Встроенный ПИД-регулятор
есть
нет
есть
Часы реального времени
есть
опционально
опционально
Количество ФБ, среднее
500
63
500
Объем Retain-памяти
1024 байт
нет
136 байт
Время цикла, мс, не менее
1
3
1
Порт для программирования
USB
UART
(необходим ПР-КП20)
UART
(необходим ПР-КП20)
Настраиваемые светодиоды
есть, 2 шт.
нет
нет
Коммуникационные возможности
Интерфейс
RS-485 (до 1шт.)
UART
(необходим ПР-МИ485)
UART
(необходим ПР-МИ485)
Протокол
Modbus RTU/ASCII- Master/Slave
Modbus RTU/ASCII-
Slave
Modbus RTU/ASCII-
Slave
Конструктивные особенности
Тип крепления
на DIN-рейку, автоматный корпус, 5 DIN
на DIN-рейку
на DIN-рейку
Климатическое исполнение
-40…+55 ºС
-20…+55 °С
-20…+55 °С
Питание
24 В и ~230 В
24 В и ~230 В
24 В и ~230 В
Возможность питания от бортовой сети 12 В
есть
нет
нет
Монтаж
Съемные клеммники
есть, нижний и верхний
есть, верхний
есть, верхний
Быстрая замена батарейки
есть
нет
нет
Функциональная схема ОВЕН ПР100-24
Функциональная схема ОВЕН ПР100-230
Габаритные и установочные размеры
Схемы подключения к дискретным входам
Подключение дискретных датчиков с питанием =24 В (для модификаций ПР100 с питанием =24 В)
Подключение дискретных датчиков с питанием ~220 В (для модификаций ПР100 с питанием ~220 В)
Схема подключения к ПР100 трехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p-типа с открытым коллектором (для модификаций ПР100 с питанием =24 В)
Схемы подключения к аналоговым входам
Подключение активного датчика с выходом типа «Ток 4…20 мА» (для модификаций ПР100 с питанием =24 В)
Подключение активных датчиков с выходом типа «Напряжение 0…10 В» (для модификаций ПР100 с питанием =24 В)
Схема подключения к аналоговым входам, работающим в дискретном режиме, датчиков типа «сухой контакт»
Схемы подключения дискретных выходов
Схема подключения нагрузки к выходным элементам (ВЭ) типа Р (электромагнитное реле)
Управление прессом для переработки макулатуры
ОВЕН ПР100 — оптимальное и лаконичное решение для автоматизации пресса для переработки отходов. Подойдет для автоматизации как прессов, где необходимо контролировать температуру и давление, так и для самых простых установок, в которых управление обеспечивается по дискретным сигналам.
Управление освещением в птицекомплексе
Встроенные в ОВЕН ПР100 часы реального времени позволяют управлять освещением в зависимости от возраста и вида птицы. Наличие интерфейса RS-485 позволяет включать прибор в распределенную систему управления.
Управление механическим обвалочным прессом
ПР100 – простое решение для автоматизации обвалочного пресса. Благодаря наличию аналоговых входов позволяет контролировать температурный режим и давление в зоне прессования, что обеспечивает корректную работу установки. Благодаря наличию интерфейса RS-485 возможно управлять частотным преобразователем или осуществлять диспетчеризацию технического процесса.
Инженерные системы зданий.
Управление насосами пожаротушения
Универсальные входы: работа с реле (DI) или преобразователями давления (AI).
Передача данных на АРМ оператора (RS-485 на борту).
Универсальность: выбор времени выдержки, любая логика работы насосов.
Работа в неотапливаемых помещениях (-40 °С).
Возможность добавления жокей-насоса или других дополнительных сигналов: до 20 каналов ввода/вывода на борту.
Управление ножничным подъемником
Две модификации: 8/4 или 12/8 DI/DO для разных подъемников.
Установка на мобильных платформах: питание =(9..30) В.
Работа в неотапливаемых помещениях (-40°) и теплицах (+55°).
Программа за 1 день — простая среда с готовыми функциональными блоками.
Поддержание микроклимата в овощехранилище
Работа с датчиками температуры и влажности: поддержка сигналов 4..20 мА/0..10 В.
Экономия на кабельной продукции: распределенная система по интерфейсу RS-485.
Управление вентиляцией, обогревом и осушением для хранения в зимний период.
Диспетчеризация системы на панели или в облачном сервисе OwenCloud.
Возможность установки в уличных шкафах управления (-40°…+55°).
Поддержание уровня
Работа по датчикам давления (4..20 мА) или сигнализаторам уровня.
Универсальность: выбор времени выдержки, любая логика работы насосов.
Работа в необслуживаемых помещениях (-40°).
Удаленный контроль в OwenCloud или с панели оператора (RS-485).
Возможность управления ПЧ по интерфейсу RS-485 (Modbus Master).

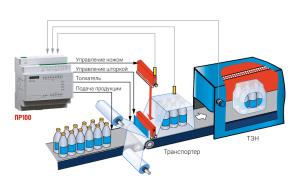

Управление упаковкой продукции
Управление подсчётом, движением и упаковкой продукции– DI/DO на борту.
Две модификации: 8/4 или 12/8 DI/DO для групповой упаковки до 8 штук.
Стабильная работа линии: ремонтопригодность и надежность по сравнению с релейными схемами.
Вывод состояния установки на пульт оператора по RS-485.

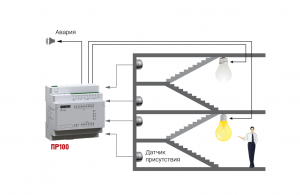

Управление освещением
Модификации 8/4 или 12/8 DI/DO для управления группами освещения до 8 штук.
Работа по нескольким датчикам освещенности для разных групп освещения.
Компактный «автоматный» корпус шириной 5 модулей.
Простая интеграция в АСУЗ или систему диспетчеризации- интерфейс RS-485 на борту.

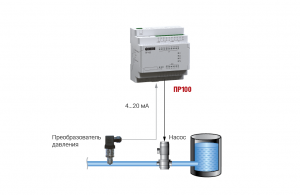

Поддержание давления
Работа с любыми промышленными датчиками давления 4..20 мА.
Универсальность: выбор времени выдержки, любая логика работы насосов.
Работа в неотапливаемых помещениях (-40°).
Удаленный контроль в OwenCloud или с панели оператора (RS-485).
Возможность управления ПЧ по интерфейсу RS-485 (Modbus Master).
Контроль загазованности паркинга
Управление ПЧ или передача данных на АРМ оператора (RS-485 на борту с режимом Master).
Возможность контроля в нескольких зонах: до 12 входов и до 8 выходов на борту.
Гибкая конфигурация системы: дублирование сигналов оповещения или управления на щит управления.
