Микропроцессорный счетчик импульсов СИ 8. Используется для подсчета количества продукции на транспортере, длины наматываемого кабеля или экструзионной пленки, сортировки продукции, отсчета партий продукции, суммарного количества изделий и т.п. Встроенный в СИ8 таймер позволяет использовать прибор в качестве счетчика наработки, расходомера или для определения скорости вращения вала.
Функциональные возможности
Прямой, обратный или реверсивный счет импульсов, поступающих от подключенных к прибору датчиков.
Определение направления вращательного движения узлов и механизмов.
Подсчет текущего или суммарного расхода.
Реальные единицы измерения продукции.
Подсчет времени наработки оборудования.
Измерение длительности процессов.
Три внешних входных устройства для организации счета.
Управление нагрузкой с помощью двух выходных устройств.
Сохранение результатов счета при отключении питания.
Встроенный модуль интерфейса RS-485 по желанию заказчика.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Питание
Напряжение питания
90…264 В перем. тока или
20…34 В пост. тока
Входы
Количество входов управления
3
Напряжение низкого (активного) уровня на входах
0…0,8 В
Напряжение высокого уровня на входах
2,4…30 В
Встроенный источник питания
Номинальное выходное постоянное напряжение
24 В
Максимальный выходной ток
100 мА
Нестабильность выходного напряжения, не более
12,5 %
Уровень пульсаций, не более
100 мВ
Счетчик импульсов
Количество счетных разрядов
7
Максимальная частота входных импульсов
8000 Гц
Минимальная длительность входных импульсов
0,1 мс
Диапазон значений делителя
1..9999
Диапазон значений множителя
0,000001…9999999
Постоянная времени входного фильтра
0,1…1000 мс
Расходомер
Время измерения среднего расхода
0,1…99,9 с
Счетчик времени
Дискретность отсчета времени
1 мин или 0,01 с
Выходные устройства
Время выключенного состояния ВУ
0,1…99,9 с
Максимально допустимый ток нагрузки:
– электромагнитных реле
8 А (220 В и cos φ> 0,4)
– транзисторных оптопар
0,2 А (+50 В)
– оптосимисторов
50 мА при 300 В или 0,5 А при tимп = 5 мс, 50 Гц
– дублирующего выхода второго канала
30 мА при +30 В
Количество разрядов индикации
8
Интерфейсы связи
Интерфейсы
RS-485 (протокол ОВЕН)
Корпуса
Габаритные размеры и степень защиты корпуса
– щитовой Щ1
96х96х70, IP54*
– щитовой Щ2
96х48х100, IP20*
– настенный Н
130х105х65, IP44
* со стороны передней панели
Условия эксплуатации
Температура окружающего воздуха
+1…+50 °С
Атмосферное давление
86…106,7 кПа
Относительная влажность воздуха (при 35 °С)
не более 80 %
ЛУ1, ЛУ2 – логические устройства,
ВУ1, ВУ2 – выходные устройства.
Реверсивный счетчик импульсов (РСИ)
Основой СИ8 является реверсивный счетчик импульсов (РСИ). РСИ может осуществлять прямой, обратный или реверсивный счет поступающих на него импульсов.
При прямом счете на РСИ поступают сигналы «счет+», каждый из которых увеличивает значение счетчика на единицу.
При обратном счете на РСИ поступают сигналы «счет–», каждый из которых уменьшает значение счетчика на единицу.
При реверсивном счете учитываются оба счетных сигнала.
Счетчик времени
В СИ8 встроен счетчик времени, который может работать в одном из двух режимов, задаваемых пользователем:
секундомера – измерение интервалов времени до 9 ч 59 мин 59,99 сек с точностью до 0,01 с;
счетчика времени наработки – измерение интервалов времени до 99999 ч 59 мин с точностью до 1 мин.
Внешние входные сигналы для счета, сброса или блокировки
СИ8 имеет 3 входа для подключения внешних сигналов, которые используются для прямого или обратного счета, а также для сброса или блокировки счетчиков.
Ко входам могут быть подключены:
элементы или устройства, имеющие «сухой» контакт (кнопки, выключатели, герконы, реле и др.);
бесконтактные оптические, индуктивные или емкостные датчики, имеющие на выходе транзисторные ключи n–p–n-типа; для питания датчиков на клеммник прибора выведено напряжение питания +24…30 В;
другие типы датчиков с выходным напряжением высокого уровня, не превышающим +30 В, и низкого уровня, не превышающим 0,8 В.
Режимы счета импульсов в соответствии с назначением внешних сигналов
Назначение внешних сигналов определяется селектором входов, который позволяет выбрать один из 6 режимов счета импульсов:
обратный счет с возможностью блокировки и сброса;
прямой счет с возможностью блокировки и сброса;
реверсивный счет с независимыми входами «счет+» и «счет–» и сбросом;
реверсивный счет с определением направления счета и сбросом;
реверсивный счет с автоматическим определением направления по трем датчикам;
прямой счет с блокировкой и сбросом счетчиков импульсов и времени.
Сброс и блокировка счетчиков
Счетчик импульсов можно вернуть в исходное состояние сигналом «сброс». При этом в счетчик загружается начальное значение, заданное пользователем в параметре Strt. Перезагрузка счетчика начальным значением происходит также при достижении заданных границ счета, верхней – для прямого счета и нижней – для обратного.
Счетчик времени управляется двумя типами сигналов:
«сброс» для обнуления счетчика;
«блокировка» для приостановки отсчета времени.
Предделитель: подсчет партий изделий
СИ8 можно использовать для подсчета числа партий изделий. Для этого нужно задействовать предделитель, который выдает на вход РСИ импульс каждый раз после пропускания через себя целого числа Р счетных сигналов (т. е. «делит» количество поступающих импульсов на P). Если P=1, то РСИ считает непосредственно входные импульсы «счет+» или «счет–» (т. е. число изделий).
Преобразование числа в счетчике в значение физической величины
Умножитель на выходе РСИ позволяет преобразовать накопленное в счетчике число в значение реальной физической величины путем умножения его на заданный коэффициент F. Полученное значение можно наблюдать на индикаторе, а также использовать для дальнейших расчетов.
Вычислитель расхода
Вычислитель расхода рассчитывает скорость (ед./время) изменения физической величины за время измерения, заданное пользователем. Если параметры P и F (коэффициенты предделителя и умножителя) заданы равными 1, то вычислитель расхода покажет количество импульсов, приходящих на вход счетчика за секунду, т. е. частоту.
Управление исполнительными механизмами на основе результатов счета. Логические устройства (ЛУ)
СИ8 может управлять исполнительными механизмами (например, электродвигателем транспортера) на основе результатов счета. Два независимых логических устройства (ЛУ) сравнивают текущее значение контролируемой величины с заданными уставками и формируют сигналы управления выходными устройствами.
Контролируемой величиной может быть:
текущее значение физической величины (сигнал с РСИ, прошедший через умножитель);
значение, полученное вычислителем расхода;
текущее значение счетчика времени.
СИ8 может управлять выходными устройствами (ВУ) по 7 алгоритмам:
ВУ включено при значениях, меньших уставки;
ВУ включено при значениях, больших уставки;
ВУ включено, если значение находится в заданном интервале;
ВУ выключено, если значение находится в заданном интервале;
ВУ включается на заданное время при достижении уставки;
ВУ включается на заданное время при значении, кратном уставке;
ВУ изменяет состояние на противоположное при значении, кратном уставке.
(Два последних условия для счетчика времени не предусмотрены.)
Для каждого ЛУ определяется, при каком направлении счета оно активизируется: прямом, обратном или в обоих случаях.
Выходные устройства для управления исполнительными механизмами
В СИ8 устанавливаются 2 однотипных выходных устройства:
э/м реле 8 А 220 В;
оптотранзисторные ключи 200 мА 50 В;
оптосимисторы 50 мА 300 В.
Сигналы управления ВУ имеют гальваническую развязку от схемы прибора. Сигнал с ВУ2 дублируется транзисторной оптопарой с открытым коллектором.
Контроль напряжения питания
Для сохранения накопленной РСИ и счетчиком времени информации при пропадании питания в приборе предусмотрен его контроль. При «провале» питающего напряжения ниже 130 В производится запись текущих значений параметров в энергонезависимую память прибора. После восстановления нормального уровня питающего напряжения прибор включается и значения из нее извлекаются. Функцию контроля питания пользователь при желании может отключить.
Регистрация данных на ЭВМ
По желанию заказчика в прибор может быть установлен модуль RS-485 для обмена с IBM-совместимым компьютером. По запросу от компьютера можно считать значения, получаемые РСИ, вычислителем расхода и счетчиком времени.
8 разрядный цифровой индикатор
В режиме РАБОТА постоянно отображает по выбору пользователя одно из значений, получаемых:
– счетчиком импульсов;
– вычислителем расхода;
– счетчиком времени.
Светодиоды «К1» и «К2»
Постоянной засветкой сигнализируют о том, что включены выходные устройства 1 и 2, соответственно.
Светодиоды «+» и «–»
Постоянной засвет кой сигнализируют о направлении счета:
«+» – направление счета прямое;
«–» – направление счета обратное.
Нажатие и удержание кнопок в режиме РАБОТА позволяет просматривать два «теневых» значения (т. е. значения, которые не выводятся на индикатор постоянно).
Кнопка в режиме ПРОГРАММИРОВАНИЕ служит для выбора группы параметров, изменения знака числа или его значения.
Кнопка в режиме ПРОГРАММИРОВАНИЕ служит для быстрого перехода к параметру, выполняющему возврат в главное меню, либо для выбора разряда или положения запятой при установке значения параметра.
Кнопка предназначена для входа в режим ПРОГРАММИРОВАНИЕ, для записи установленного значения параметра в память прибора и выполнения команд.

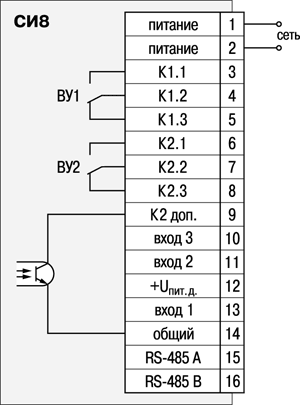

Схема подключения прибора СИ8 с релейным выходом

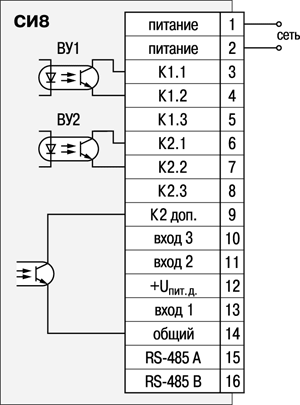

Схема подключения прибора СИ8 с оптотранзисторным выходом
Схема подключения прибора СИ8 с оптосимисторным выходом
Как задать дробный множитель или изменить позицию десятичной точки множителя?
Зайти в меню программирования, в группу параметров А. Выставить значения всех имеющихся уставок = 1
Зайти в группу параметров В. Выставить значения параметров FinL= -9 и FinH = 9
Зайти в группу параметров С, кратковременным нажатием копки «ПРОГ» выбрать параметр F. В этом режиме необходимо выбрать необходимую позицию десятичной точки множителя с помощью кнопки , при этом сама точка мигает. После того как позиция десятичной точки выставлена, нажимаем кратковременно кнопку «ПРОГ» и переходим к редактированию значения множителя. Индикатором этого режима является мигающее значение крайне левого разряда. Кнопкой выбираем необходимый разряд, а кнопкой выбираем нужное значение.
Выставляем необходимые значения параметров FinL и FinH в группе параметров В.
Остальная настройка проходит стандартным путем, описанным в руководстве по эксплуатации в разделе «Программирование».
Как подключить энкодер к счетчику импульсов СИ8?
В меню программирования прибора, в группе параметров С нужно выcтавить параметр inP=4
Подключить энкодер по приведенной ниже схеме
Каким образом можно измерить длину, например кабеля, полотна бумаги или полимерной пленки с помощью бесконтактного датчика и счетчика импульсов СИ8?
Как правило, в узлах перемотки существуют прижимные или натяжные ролики.
К краю данного ролика можно прикрепить метку. Если это металлический вал, то на него можно сваркой наварить болт высотой 15-30 мм или же прикрепить его любым другим доступным способом. Напротив этой метки нужно разместить индуктивный датчик таким образом, чтобы при движении метка проходила в поле его действия. В итоге мы сможем посчитать число оборотов, которое сделает вал. Далее нужно число оборотов вала перевести в длину, а для этого знать длину окружности вала. Ее можно измерить рулеткой или рассчитать ее зная диаметр вала.
L= 3.14 * D
D – диаметр вала
L – длина окружности вала
Полученное значение L будет являться значением множителя F. В итоге, с каждым новым импульсом значение на счетчике будет меняться на величину L.
Какова точность измерения СИ8?
Основная абсолютная погрешность измерений, выполняемых счетчиком
импульсов не более ±1 от значения, высвечиваемого в младшем разряде цифрового индикатора.
Пытаюсь настроить СИ8, чтобы он считал отрезки времени работы станка, но никак не получатся это сделать?
Подсчет времени можно осуществить двумя путями: либо запитать СИ8 параллельно с станком или же в цепи питания станка поставить реле и завести сухие контакты на вход 2 счетчика. Плюсы второго варианта в том, что пользователь может контролировать суммарное время даже когда станок не работает.
Далее нужно выставить следующие параметры в меню программирования:
Группа С
inP=6
inD=3
Ftt=0 (если нужны секунды и десятые доли секунд) / 1 (отображаются часы и минуты).
