СПК207 панельный программируемый логический контроллер ОВЕН снят с производства

Описание
Технические характеристики
Чертежи,схемы,модели
Комплектность

снят с производства

Отличительные особенности

Обновленная модификация с повышенной производительностью, процессор 600МГц
Объединение функций ПЛК и графической панели оператора в одном корпусе
Разработка программ визуализации и алгоритмов управления в единой среде программирования
Сенсорный экран управления
Дополнительные кнопки управления со светодиодной индикацией
Программное переключение режимов работы универсальных интерфейсов RS-232/RS-485
Разъемные клеммы для RS-485 и CAN
Индикация состояния обмена по последовательным интерфейсам на лицевой панели
Встроенный интерфейс Ethernet
Встроенная операционная система Linux
Полномодемный порт RS-232
Расширенное количество интерфейсов
Поддержка протоколов обмена ModBus (RTU, ASCII, TCP), ОВЕН, CAN-open
Возможность работы напрямую с портами контроллера для подключения нестандартных устройств
Контроллер имеет встроенные часы, для создания систем управления с учетом реального времени
Наличие большого объема Flash памяти, с возможностью расширения на SD-карте для архивирования данных
Расширение количества точек вводавывода осуществляется путем подключения внешних модулей вводавывода по любому из встроенных интерфейсов.

Обозначения при заказе

Программирование

Программирование контроллеров осуществляется в профессиональной, распространенной среде

CoDeSys v.3.5, максимально соответствующей стандарту МЭК 61131:

поддержка 5 языков программирования, для специалистов любой отрасли;
мощное средство разработки и отладки комплексных проектов автоматизации на базе контроллеров;
функции документирования проектов;
количество логических операций ограничивается только количеством свободной памяти контроллера;
практически неограниченное количество используемых в проекте счетчиков, триггеров, генераторов.

Смотреть вебинар

Анонс Сенсорного Панельного Контроллера с дискретными входами/выходами и планы развития направления СПК. Вебинар прошел 16 июля 2015г.

Сенсорные Панельные Контроллеры ОВЕН. Вебинар состоялся 29 июля 2014 года.

СПК2хх — Новое поколение контроллеров ОВЕН. Вебинар состоялся 4 сентября 2012 года.

Документация

Свидетельство о типовом одобрении СПК2ХХ

Декларация о соответствии на СПК2хх 24В

Разрешение Ростехнадзора на СПК207

Декларация о соответствии на СПК2хх 220В

Сертификат промышленной безопасности на СПК2хх

Руководство по эксплуатации СПК2хх (Руководство по эксплуатации СПК207/СПК210)

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

	СПК207-х.хх.00
Основные характеристики
Частота процессора	600 МГЦ
Климатическое исполнение,0С	— 20 … + 50
Охлаждение	Пассивное
Степень защиты корпуса (с лицевой стороны)	IP64
Диапазон напряжений питания, В СПК2хх-24 СПК2хх-220	От 18 до 32 В постоянного тока (номинальное 24 В) Переменный ток: 90…264В (Номинальное 220В), 47…63 Гц
Потребляемая мощность, Вт	30 (до 40 при включении)
Материал Лицевая панель Корпус	Пластик, поликарбонат
Масса, не более, кг	1
Индикация и элементы управления
Размер экрана, дюйм	7”
Видимая область, мм	152×91
ЖК дисплей	TFT
Разрешение экрана, пиксель	800×480
Количество цветов	65536
Яркость, Кдм2	300
Контрастность	500:1
Индикация на передней панели	Индикация работы контроллера, индикация наличия сетевого обмена
Тип подсветки дисплея	Светодиодная (LED)
Время работы подсветки, часов	50 000
Сенсорное управление, тип	Есть, резистивный
Количество нажатий	1 000 000
«Механические» кнопки, шт.	6, с встроенными светодиодными индикаторами

Автоматизация котельных

Поддержание температуры прямого теплоносителя на выходе котельной.
Управление сдвоенными насосами внутреннего и внешнего теплового контура.
Запрет включения котлов при отключенном состоянии циркуляционных котловых насосов.
Фиксирование аварийных ситуаций с формированием защитных воздействий.
Выдача аварийных сигналов на пульт диспетчера посредством GSM-связи.

Автоматизация котельных

Водоподготовка

Контроль и управление исполнительными механизмами.
Наглядное отображение информации о ходе технологического процесса.
Отображение информации о расходе воды на входе и выходе комплекса водоочистки.
Фиксация аварийных и нештатных ситуаций с соответствующей реакцией.

Водоподготовка

Интерфейс	Количество, шт.	Протоколы	режимы работы
Ethernet	1	Gateway, ModBus TCP	10100 Мбитс
RS-232	1	ModBus (ASCII RTU), ОВЕН	1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200
RS-232RS-485 для	2, для СПК2хх-ххх.03 1, для СПК2хх-ххх.04	ModBus (ASCII RTU), ОВЕН
CAN	1, для СПК2хх-ххх.04	CAN OPEN	1 Мбит/с
USB Host	2	Подключение USB Flash
SD Card	1	Карточки до 32 ГБ

Так же в контроллерах данной линейки поддержана возможность работы по любому нестандартному протоколу по любому из портов, что позволяет подключать устройства с нестандартным протоколом (электро-, газо-, водосчетчики, считыватели штрих — кодов и т.д.).

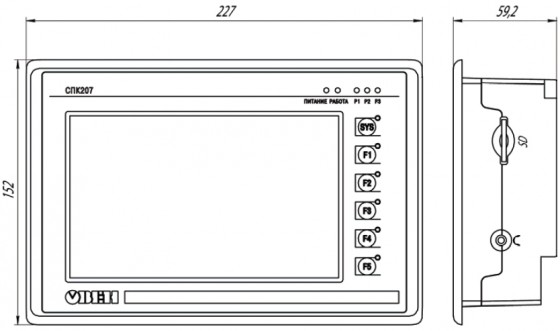

Габаритные размеры

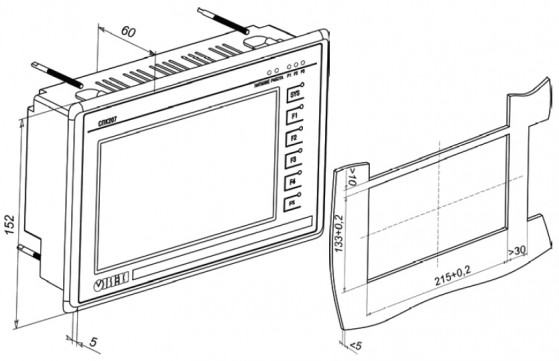

Установочные размеры

Назначение контактов соединителя USB host

номер контакта	наименование сигналов
1	+5 B
2	Data-
3	Data+
4	GND

Назначение контактов соединителя USB device

номер контакта	наименование сигналов
1	+5 B
2	Data-
3	Data+
4	GND

назначение контактов соединителя LAn (ethernet)

номер контакта	наименование сигнала
1	Etx+
2	Etx-
3	Erx+
6	Erx-

назначение контактов соединителя Debug

номер контакта	наименование сигналов
1	TXD
2	RXD
6	GND

назначение контактов соединителя порта COM1 (RS-232 / DB9M)

номер контакта	наименование сигнала
1	DCD
2	RXD
3	TXD
4	DTR
5	GND
6	DSR
7	RTS
8	CTS
9	RI

назначение контактов соединителя питания

номер контакта	наименование сигнала
номер контакта	сПК207-220.хх.хх.хх	сПК207-24.хх.хх.хх
1	~220В	+24B
2	~220В	GND
3	Функциональное заземление	Функциональное заземление

номер контакта	COM2, COM3 RS-232 / RJ45	COM2, COM3 RS-485 / RJ45	COM2, COM3 RS-485	COM2 CAn / RJ45	COM2 CAn

1			Data+(A)		CANH
2	RTS		Data-(B)		CANL
3	GND	GND	GND	GND	GND
4	TXD
5	RXD
6		Data-(B)		CANL
7	CTS
8		Data+(A)		CANH
