Контроллер ОВЕН СУНА-121 предназначен для управления насосными группами в системах водоснабжения, водозабора, повышения давления, канализационных сооружений жилых и офисных зданий, промышленных предприятий, коттеджных посёлков, детских садов, школ, больниц и других объектов.

СУНА-121 выпускается в 8-ми модификациях и позволяет реализовать следующие алгоритмы управления насосными группами:

Чередование 2-х насосов.
Чередование 3-х насосов.
Регулирование давления, 2 насоса, по реле давления.
Регулирование давления, 2 насоса, по аналоговому датчику давления.
Регулирование давления, 3 насоса, по аналоговому датчику давления.
Заполнение/опорожнение резервуара, 2 насоса, дискретные датчики уровня.
Заполнение/опорожнение резервуара, 2 насоса, аналоговые датчики уровня.
Заполнение/опорожнение резервуара, 3 насоса, аналоговые датчики уровня.

Обозначение при заказе

Функциональные преимущества:

Возможность дистанционного управления насосами по RS-485.
Возможность смены алгоритма управления.
Интуитивно-понятное русскоязычное меню.
Индикация на ЖК дисплее с подсветкой.
Модификации с питанием от сети ~230 В и =24 В.
Температура эксплуатации: -20…+55 °С

Краткая сравнительная таблица с другими моделями линейки


	САУ-МП	САУ-У	СУНА-121
Сравнение по алгоритмам управления
Чередование 2-х насосов	САУ-МП-Х.11 САУ-МП-Х.13 САУ-МП-Х.15	САУ-У	СУНА-121.Х.01
Чередование 3-х насосов	САУ-МП-Х.14 САУ-МП-Х.17	САУ-У	СУНА-121.Х.02
Регулирование давления, 2 насоса, по реле давления	Не реализован	Не реализован	СУНА-121.Х.03
Регулирование давления, 2 насоса, по аналоговому датчику давления	Не реализован	Не реализован	СУНА-121.Х.04
Регулирование давления, 3 насоса, по аналоговому датчику давления	Не реализован	Не реализован	СУНА-121.Х.05
Заполнение/опорожнение резервуара, 2 насоса, дискретные датчики уровня	САУ-МП-Х.12 САУ-МП-Х.16 САУ-МП-Х.18	САУ-У	СУНА-121.Х.06
Заполнение/опорожнение резервуара, 2 насоса, аналоговые датчики уровня	Не реализован	Не реализован	СУНА-121.Х.07
Заполнение/опорожнение резервуара, 3 насоса, аналоговые датчики уровня	Не реализован	Не реализован	СУНА-121.Х.08
3 насоса, 3 бака, заполнение	САУ-МП-Х.06	САУ-У	Не реализован
1 насос, заполнение, контроль «ниже нижнего», «выше верхнего»	САУ-МП-Х.20	САУ-У	Не реализован
1 насос, опорожнение, контроль «ниже нижнего», «выше верхнего»	Не реализован	САУ-У	Не реализован
1 насос, перекачка	Не реализован	САУ-У	Не реализован
Сравнение по техническим характеристикам
Питание	~230 В	~230 В/=24 В (универс.)	~230 В/=24 В (модифик.)
Количество дискретных входов	4	4 универсальных	8
Количество аналоговых входов	—	4 универсальных	4
Количество дискретных выходов	3	3	8
Источник 24 В	Нет	Нет	Да
RS-485	Нет	Нет	Да
Индикация	Светодиоды состояния	Цифровой 4-разрядный	ЖК, символьный, 2- строчный
Корпусное исполнение	Н, Щ1	Н, Щ11, Д	Д
Температура эксплуатации	+5…+50 °С	-10…+55 °С	-20…+55 °С
Поддержка кондуктометрических датчиков	Да	Да	Нет

Документация

Декларация о соответствии на СУНА-12Х 24В

Декларация о соответствии на СУНА-12Х 220В

Руководство по эксплуатации СУНА-121.х.01.00

Руководство по эксплуатации СУНА-121.х.02.00

Руководство по эксплуатации СУНА-121.х.03.00

Руководство по эксплуатации СУНА-121.х.04.00

Руководство по эксплуатации СУНА-121.х.05.00

Руководство по эксплуатации СУНА-121.х.06.00

Руководство по эксплуатации СУНА-121.х.07.00

Руководство по эксплуатации СУНА-121.х.08.00

Презентация СУНА-121

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Технические характеристики и условия эксплуатации

Наименование	Значение (свойства)
	СУНА-121.220.хх	СУНА-121.24.хх
Диапазон напряжения питания, В	94…264 (номинальное 120…230 В, при 47…63 Гц)	19…30 (номинальное 24 В)
Гальваническая развязка	есть
Электрическая прочность изоляции, В	2830 (между входом питания и другими цепями)	1780 (между входом питания и другими цепями)
Потребляемая мощность, не более	17 ВА	10 Вт
Встроенный источник питания	есть	—
Выходное напряжение встроенного источника питания постоянного тока, В	24 ± 3	—
Ток нагрузки встроенного источника питания, мА, не более	100	—
Электрическая прочность изоляции (между выходом питания и другими цепями), В	1780	—
Сетевые возможности
Интерфейс связи	RS-485
Протокол связи	Modbus-RTU, Modbus-ASCII
Режим работы	Slave
Скорость передачи данных, бит/сек	9600, 14400, 19200, 38400, 57600, 115200
Конструкция
Тип корпуса	Для крепления на DIN-рейку (35 мм)

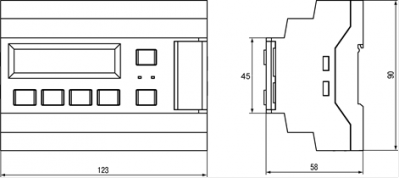

Габаритные размеры, мм	123 х 90 х 58
Степень защиты корпуса по ГОСТ 14254-96	IP20
Масса контроллера, кг, не более (для всех вариантов исполнений)	0,6
Средний срок службы, лет	8
Дискретные входы
Количество входов	8
Номинальное напряжение питания, В	230 (переменный ток)	24 (постоянный ток)
Максимально допустимое напряжение питания, В	264 (переменный ток)	30 (постоянный ток)
Тип датчика для дискретного входа	механические коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.);	— механические коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.);
		— с выходными транзисторными ключами (например, имеющие на выходе транзистор p-n-p-типа с открытым коллектором)
Ток «логической единицы», мА	0,7…1,45	2…4
Ток «логического нуля», мА	0…0,5	0…0,5
Уровень сигнала, соответствующий «логической единице», В	159…264	15…30
Уровень сигнала, соответствующий «логическому нулю», В	0…40	-3…5
Минимальная длительность импульса, воспринимаемая дискретным входом, мс	50	2
Максимальное время реакции контроллера (изменения значения ВЭ связанного с дискретным входом), мс	100	30
Гальваническая развязка	Групповая, по 4 входа (1–4 и 5–8)
Электрическая прочность изоляции, В	1780 между группами входов
	2830 между другими цепями контроллера
Аналоговые входы
Количество	4
Тип измеряемых сигналов, униполярный	4…20 мА, 0…4 кОм
Предел основной приведенной, погрешности, %	±0,5
Сопротивление встроенного шунтирующего резистора для режима 4…20мА, Ом	121
Значение наименьшего значащего разряда	6 мкА (0…20 мА/3700)
Период обновления результатов измерения четырех каналов, мс, не более	10
Гальваническая развязка	Отсутствует
Дискретные выходы
Количество выходных устройств	8
Тип выходного устройства	Дискретный, релейные (нормально разомкнутые контакты)
Гальваническая развязка	Индивидуальная
Электрическая прочность изоляции, В	2830
Коммутируемое напряжение в нагрузке, В, не более – для цепи постоянного тока – для цепи переменного тока	30 (резистивная нагрузка) 250 (резистивная нагрузка)
Допустимый ток нагрузки, не более	5 А при напряжении не более 250 В переменного тока и cosφ >0,95; 3 А при напряжении не более 30 В постоянного тока
Установившийся ток при максимальном напряжении: – для цепи постоянного тока, А, не более – для цепи переменного тока, А, не более	5 (резистивная нагрузка) 10 (резистивная нагрузка)
Допустимый ток нагрузки, мА, не менее	10 (при 5 В постоянного тока)
Механический ресурс реле, циклов, не менее	10 000 000
Электрический ресурс реле, циклов, не менее	200 000: 3 А при 125 В переменного тока, резистивная нагрузка; 100 000: 3 А при 250 В переменного тока; 100 000: 5 А, 30 В постоянного тока, резистивная нагрузка; 25 000: 10 А при 250 В переменного тока (900 циклов в час: 1 сек вкл./3 сек выкл.)
Аналоговые выходы
Количество выходных устройств	2
Тип выходного устройства	ЦАП «параметр-ток»
Диапазон генерации тока, мА	4…20
Напряжение питания, В	12…30
Внешняя нагрузка не более, кОм	1
Гальваническая развязка	есть (индивидуальная)
Электрическая прочность изоляции, В	2830
Индикация и элементы управления
Тип дисплея	текстовый монохромный ЖКИ с подсветкой, 2х16 символов
Дискретные индикаторы	два светодиодных индикатора (красный и зеленый)
Количество механических кнопок	6

Условия эксплуатации прибора

Прибор эксплуатируется при следующих условиях:

Закрытые взрывобезопасные помещения без агрессивных паров и газов.
Температура окружающего воздуха: -20…+55 °С.
Относительная влажность воздуха – не более 80 % (при +25 °С без конденсации влаги).
Атмосферное давление: от 84 до 106,7 кПа.
Высота над уровнем моря не более 2000 м.
По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ Р 52931–2008 и категории УХЛ4 по ГОСТ 15150–69.
По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ Р 52931–2008.
По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ Р 52931–2008.
Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51841 и ГОСТ Р 51522 для оборудования класса А.
По уровню излучения радиопомех (помехоэмиссии) прибор соответствует нормам, установленным для оборудования класса А по ГОСТ Р 51318.22 (СИСПР 22–97).

Прибор устойчив к прерываниям, провалам и выбросам напряжения питания:

— для переменного тока – в соответствии с требованиями ГОСТ 30804.4.11-2013 (степень жесткости PS2);

— для постоянного тока – в соответствии с требованиями ГОСТ Р 51841-2001 (МЭК 61131-2-2003, степень жесткости PS1) длительность прерывания напряжения питания до 10 мс включительно, длительность интервала – от 1 сек и более.

Базовые функции алгоритмов СУНА-121

Контроль исправности насоса.
Контроль температуры насоса.
Задержки перед и между включениями насосов.
Контроль наличия воды на входе станции.
Контроль максимального давления на выходе станции.
Распределение наработки между насосами.
Резервирование насосов.

Алгоритмы работы прибора СУНА-121

№ алгоритма	Название алгоритма	Описание алгоритма	Функциональная схема	Пример
01.00	Чередование 2-х насосов.	Управление насосной станцией из двух насосов одного типоразмера.

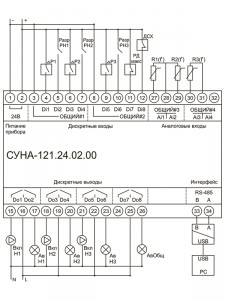

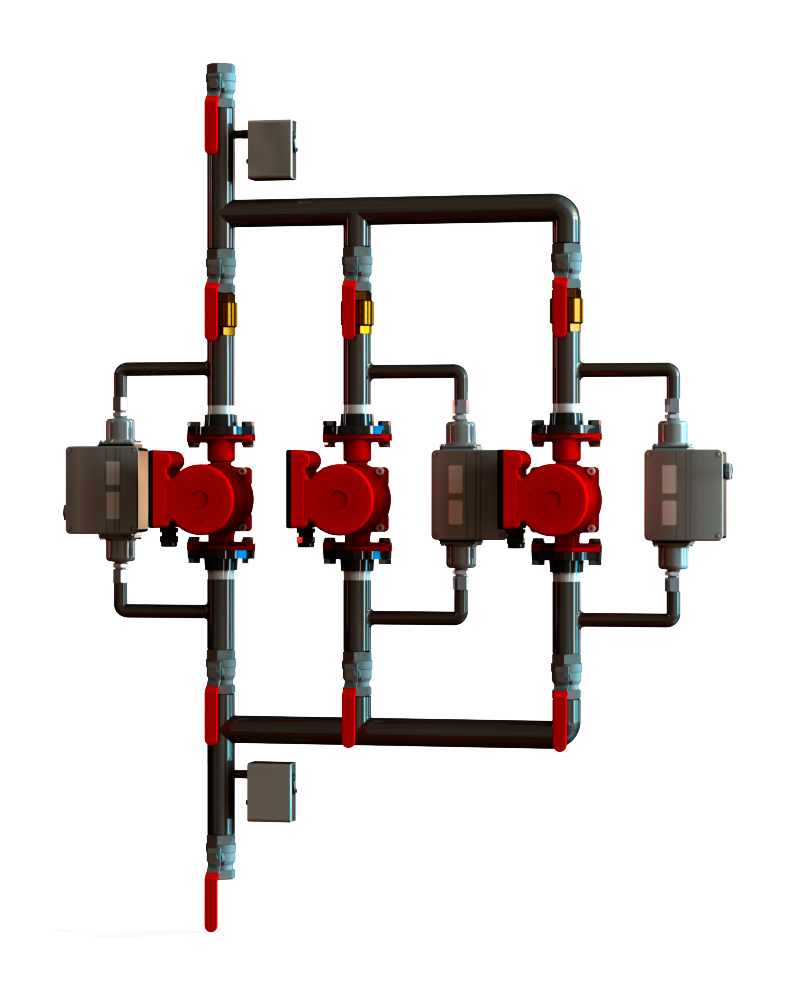

02.00	Чередование 3-х насосов.	Управление насосной станцией из трех насосов одного типоразмера.

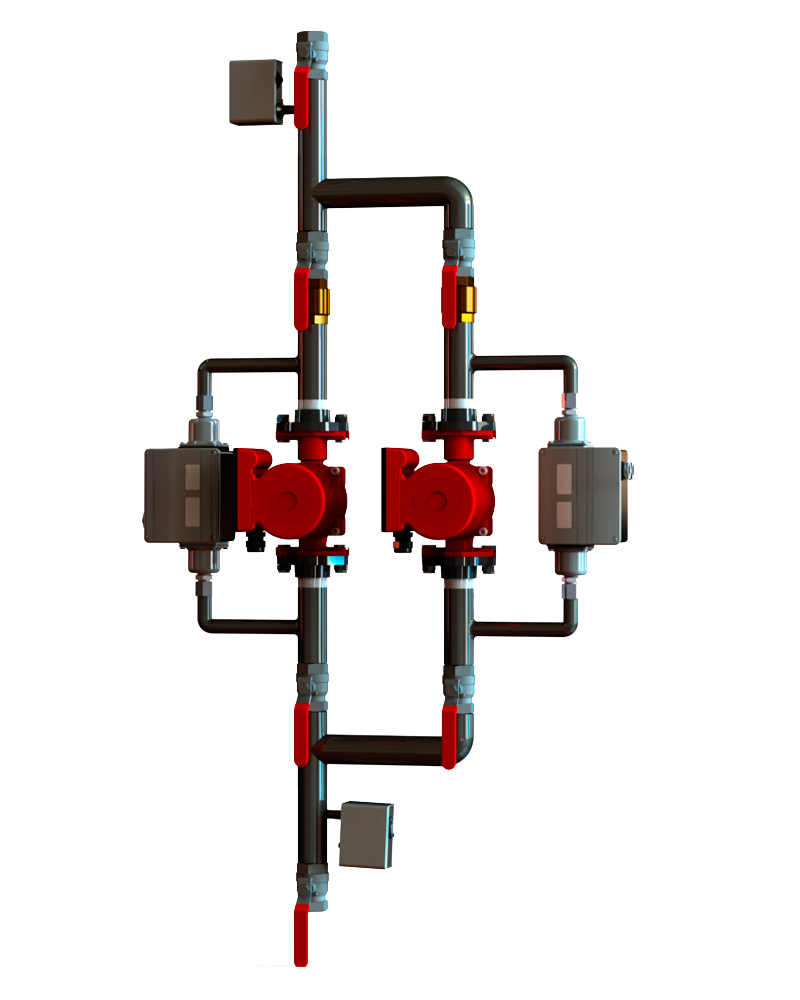

03.00	Регулирование давления 2-мя насосами по реле давления.	Управление насосной станцией из двух насосов одного типоразмера. Регулирование давления на выходе насосной станции обеспечивается включением/отключением необходимого количества насосов по сигналам от дискретных датчиков выходного давления.

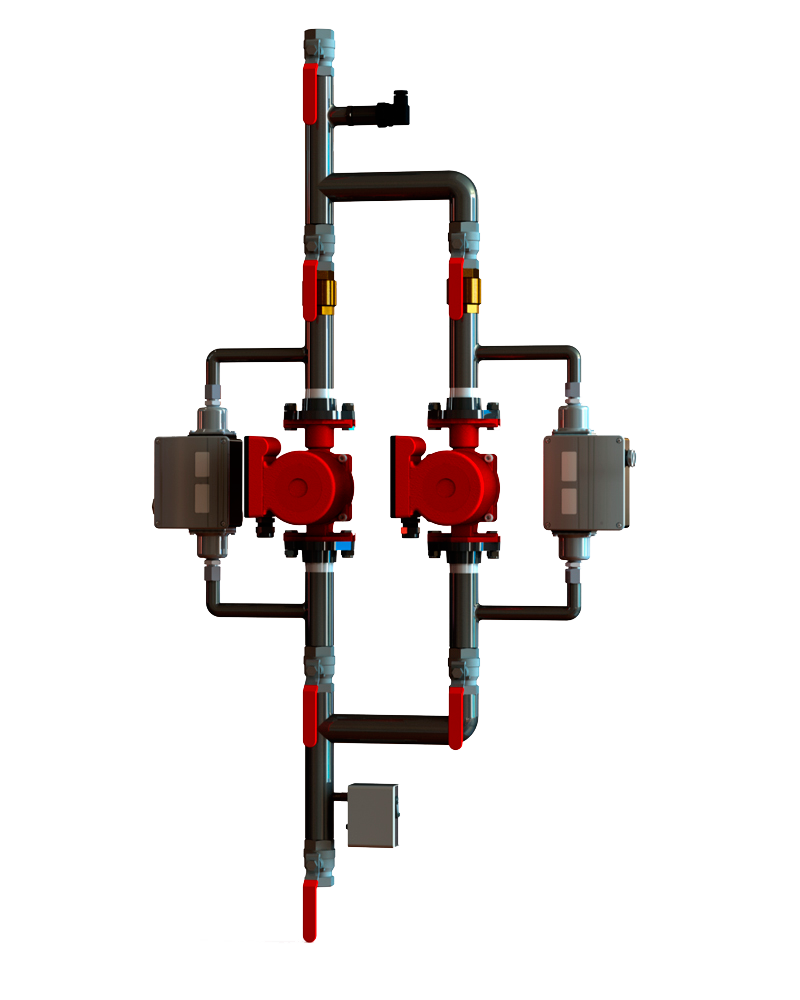

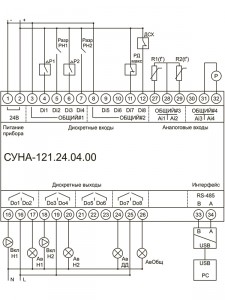

04.00	Регулирование давления 2-мя насосами по аналоговому датчику давления.	Управление насосной станцией из двух насосов одного типоразмера. Регулирование давления на выходе насосной станции обеспечивается включением/отключением необходимого количества насосов по сигналу от аналогового датчика давления.

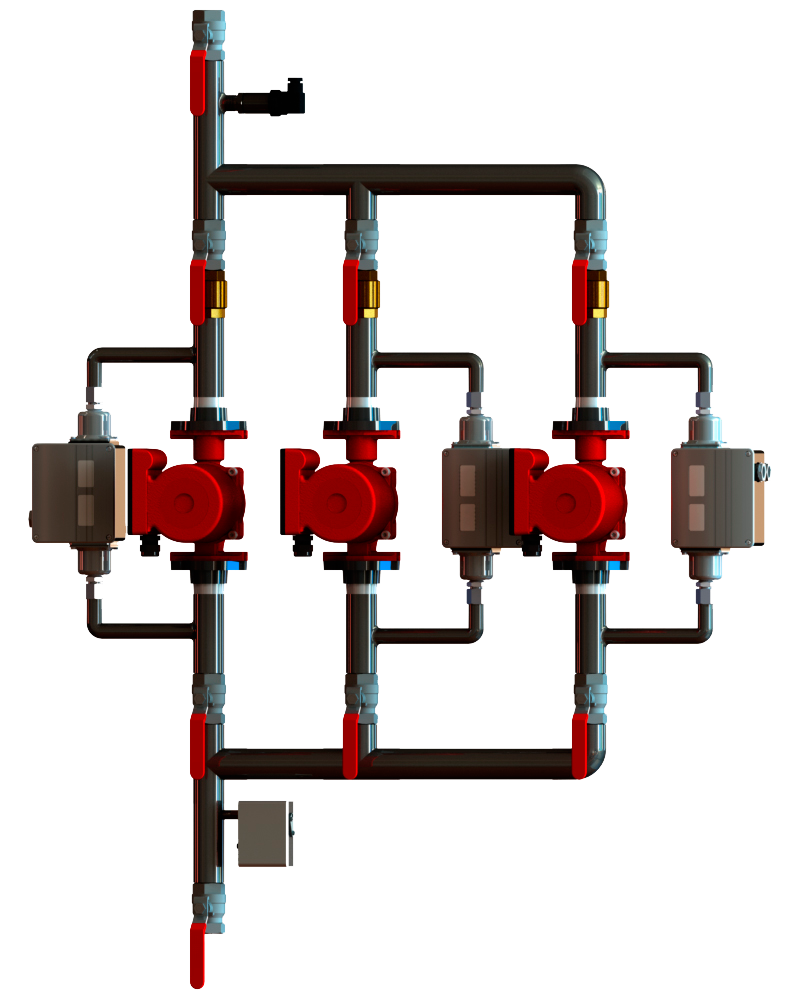

05.00	Регулирование давления 3-мя насосами по аналоговому датчику давления.	Управление насосной станцией из трех насосов одного типоразмера. Регулирование давления на выходе насосной станции обеспечивается включением/отключением необходимого количества насосов по сигналу от аналогового датчика давления.

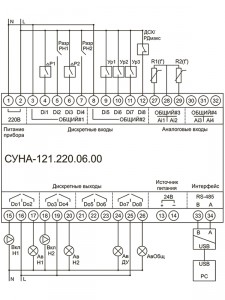

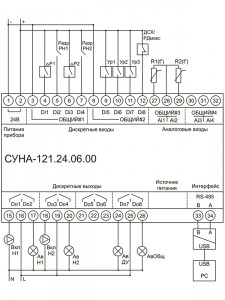

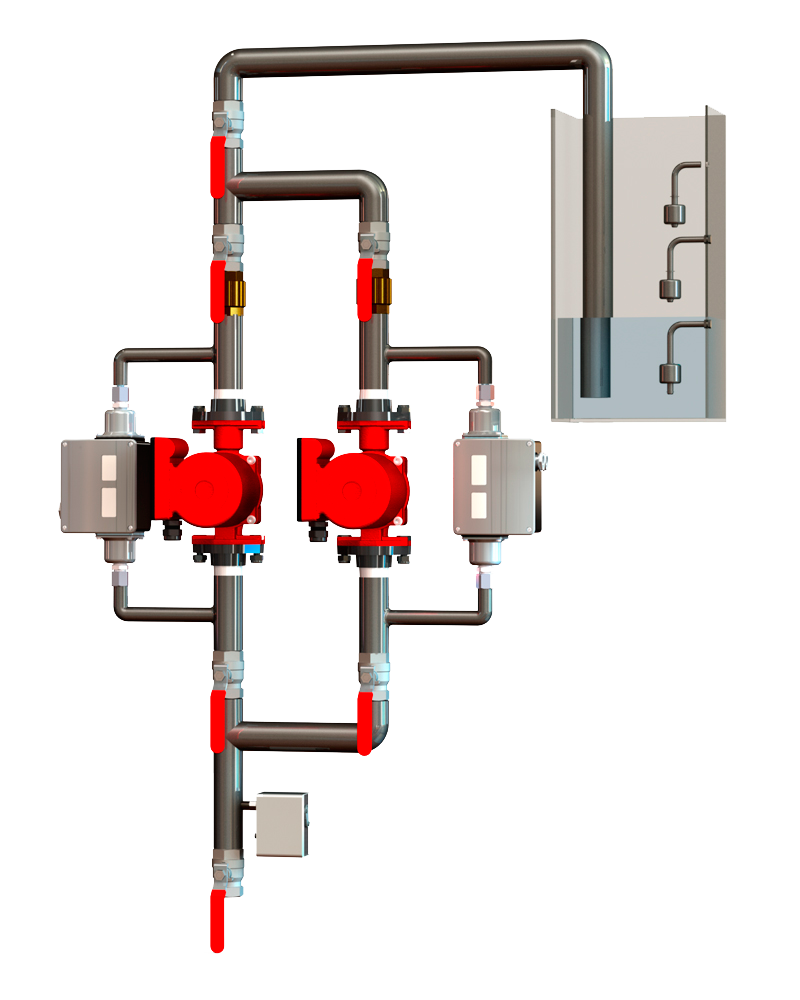

06.00	Заполнение или осушение резервуара 2-мя насосами по дискретным датчикам уровня.	Управление насосной станцией из двух насосов одного типоразмера. Контроллер обеспечивает поддержание уровня жидкости в резервуаре путем наполнения или осушения¹ по показаниям дискретных датчиков уровня.

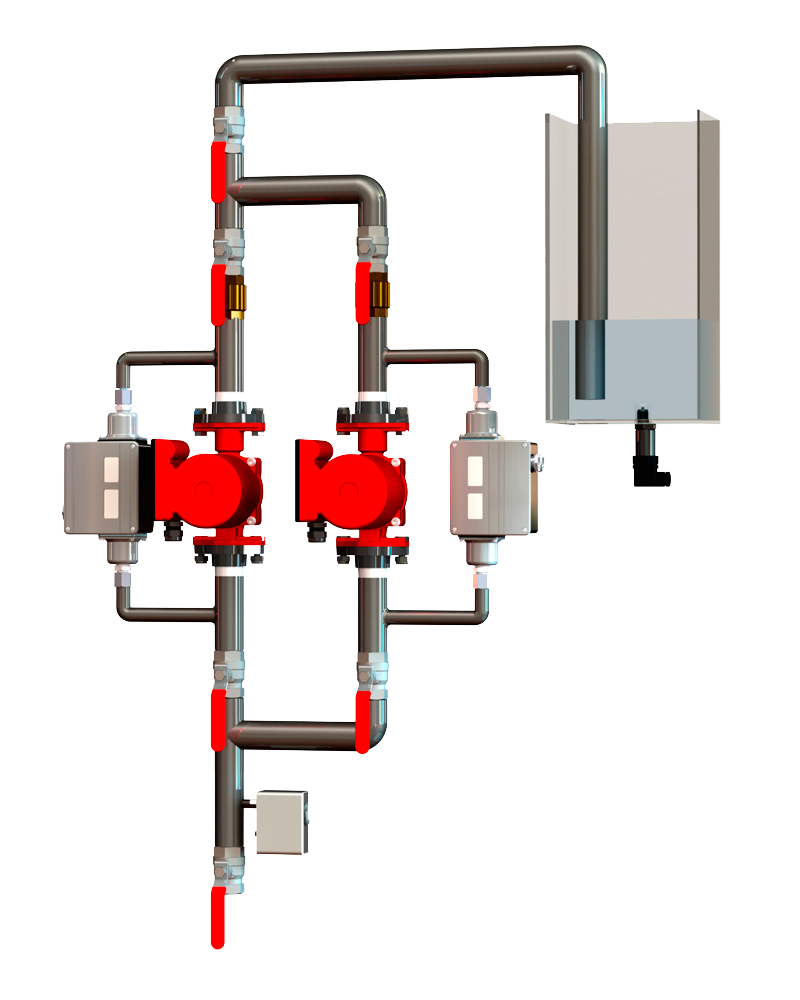

07.00	Заполнение или осушение резервуара 2-мя насосами по аналоговому датчику уровня.	Управление насосной станцией из двух насосов одного типоразмера. Контроллер обеспечивает поддержание уровня жидкости в резервуаре путем наполнения или осушения¹ по показаниям аналогового датчика уровня.

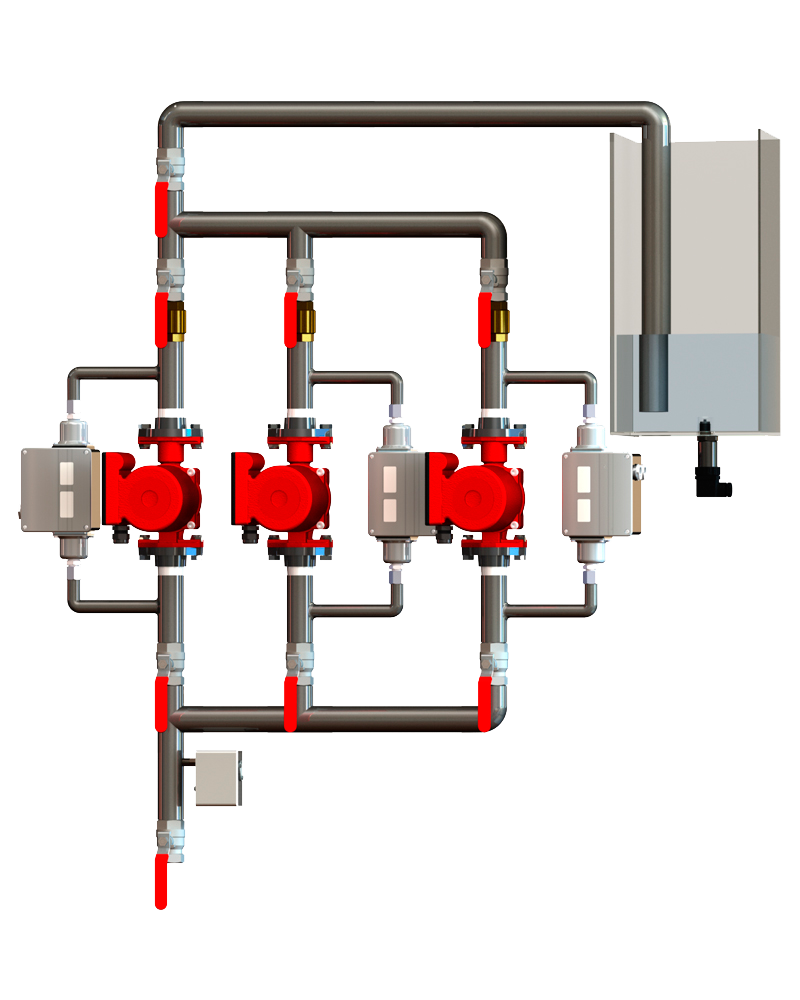

08.00	Заполнение или осушение резервуара 3-мя насосами по аналоговому датчику уровня.	Управления насосной станцией из трех насосов одного типоразмера. Контроллер обеспечивает поддержание уровня жидкости в резервуаре путем наполнения или осушения¹ по показаниям аналогового датчика уровня.
1 — Логика управления на «осушение» или «заполнение» устанавливается пользователем в настройках контроллера.
