ТРМ1032М – контроллер с готовыми алгоритмами для регулирования температуры в системах отопления и ГВС. Предназначен для применения в индивидуальных и центральных тепловых пунктах (ИТП и ЦТП) и котельных. Поддерживает управление от 1 до 15 контуров потребителей в зависимых и независимых системах. Контроллер отопления и ГВС регулирует температуру по заданной уставке или отопительному графику, управляет запорно-регулирующим клапаном (КЗР), циркуляционными насосами, поддерживает давление в системе отопления, управляя контурами подпитки, защищает обратный теплоноситель от превышения температуры.

Универсальность ТРМ1032М – специализированный контроллер с готовыми алгоритмами для поддержания температуры в системах отопления и ГВС. Подходит для применения в ИТП, котельных и ЦТП.	Простота Благодаря встроенному алгоритму, готовой документации, русскоязычному меню, интуитивно понятному интерфейсу и возможности настройки через ПК, прибор вводится в эксплуатацию в течении часа.
Безопасность ТРМ1032М своевременно предупреждает оператора о неполадках в работе системы и в критической ситуации останавливает управление исполнительными механизмами.	Погодозависимость Для поддержания комфортного микроклимата в помещениях ТРМ1032М использует погодозависимое регулирование температуры отопительных контуров.
Экономичность В режимах экономии прибор ориентируется на работу по оптимальной уставке в дневное или ночное время, а также в выходные дни, снижая расходы на тепловую энергию в периоды низкого водоразбора.	Диспетчеризация Интерфейс RS-485 и открытая карта регистров делают возможным включение ТРМ1032М в систему удаленной диспетчеризации OwenCloud, SCADA, OPC и др. Или для визуализации на панели оператора.

Функциональные возможности

График уставки

Для регулирования отопительных контуров ТРМ1032М осуществляет вычисление уставки по заданному пользователем отопительному графику. Это позволяет поддерживать комфортную температуру в помещениях при изменении температуры наружного воздуха, соблюдая баланс между поступающим и уходящим теплом. В случае обрыва или поломки уличного датчика контроллер вычислит уставку отопления, исходя из среднесуточной уличной температуры, и продолжит регулирование. График уставки можно отключить и регулировать температуру в контуре по фиксированному значению.

Защита обратки

ТРМ1032М регулирует температуру обратного теплоносителя в соответствии с графиком, заданным пользователем в настройках прибора. Поддержание температуры обратной сетевой воды позволяет избежать штрафных санкций от теплоснабжающей организации.

Тип систем

ТРМ1032М поддерживает управление независимыми системами теплоснабжения через теплообменник (алгоритмы 11 и 01) и зависимыми системами через гидрострелку (алгоритмы 12 и 02). Благодаря возможности включения контроллеров в распределенную сеть управления, объединив их между собой по RS-485, достигается возможность регулирования до 10 независимых контуров и до 15 зависимых.

Циркуляция ТРМ1032М управляет двумя насосными циркуляционными группами, каждая из которых состоит из двух насосов, обеспечивающих циркуляцию воды в контуре. Работоспособность насосов контролируется по реле перепада давления. Прибор оснащен контролем запуска и останова насосов по защитным входам с НЗ контактом. Для увеличения срока службы насосов предусмотрено выравнивание наработки между ними за счет поочередного включения, а также функция аварийного ввода резерва. Циркуляция

Экономия

Контроллер ТРМ1032М позволяет снизить расход энергии в дневное и ночное время, а также в выходные дни. Кроме того, для избежания провалов температуры в период большого утреннего водоразбора по окончанию ночного периода ТРМ1032М активирует режим работы на повышенной уставке для быстрого прогрева контура. Временные промежутки дня и ночи пользователь устанавливает самостоятельно.

Подпитка

Для поддержания давления в системе отопления ТРМ1032М управляет двумя подпиточными насосами и клапаном подпитки. Работа подпитки осуществляется по дискретному или аналоговому датчику давления. Также в ТРМ1032М реализована функция контроля протечки в контуре отопления по времени работы подпитки или по датчику LS. Контроль работы насосов осуществляется по защитным входам с НЗ контактами.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Общие сведения
Напряжение питания	90…264 В, номинальное 230 В
Часы реального времени	Есть
Модули расширения ПРМ	Да, до 2-х
Встроенный источник питания 24В	Есть
Дискретные входы
Количество	8
Подключаемые устройства	Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.)
Номинальное напряжение питания	230 В
Гальваническая развязка	Групповая по 4 входа (1-4, 5-8)
Аналоговые входы
Количество	4
Тип измеряемых сигналов	4…20 мА, 0…4 кОм
Период обновления значений всех каналов	10 мс
Дискретные выходы
Количество	8
Тип выходов	Релейные (нормально-разомкнутые)
Допустимая нагрузка	· 5А при напряжении не более 250 В перем. тока, cos φ > 0,95 · 3 А при напряжении не более 30В пост. тока
Гальваническая развязка	Групповая, по 2 выхода
Аналоговые выходы
Количество	2 (модификации)
Тип выходов	4…20 мА (И) или 0…10 В (У) – выбирается при заказе
Гальваническая развязка	Выход 4…20 мА (И): индивидуальная 2830 В Выход 0…10 В (У): групповая 2830 В
Интерфейсы
Количество	2
Интерфейс	RS-485
Протокол	Modbus RTU/ASCII
Режим работы	Master/Slave
Индикация и управление
Тип дисплея	Текстовый монохромный ЖКИ с подсветкой, 2×16 символов
Язык	Русский
Количество механических кнопок	6

* Объем выполняемых контроллером задач управления определяется его комбинациями настроек. В разделе представлены несколько из множества возможных вариантов схем управления

Независимые схемы контроллера для отопления

Схема системы ГВС	Схема системы отопления с подпиткой
Схема системы двух контуров ГВС	Схема системы двух контуров отопления
Схема системы отопления и ГВС	Схема системы двух контуров отопления с подпиткой

Зависимые схемы контроллера для отопления

Схема смесительного и прямого контура отопления	Схема смесительного и двух прямых контуров отопления
Схема двух смесительных контуров отопления с бойлером ГВС	Схема трех прямых контуров отопления
Схема смесительного и прямого контура отопления с бойлером ГВС	Схема двух прямых контуров отопления с бойлером ГВС

Многоконтурные схемы контроллера для отопления

Схема многоконтурной системы трех контуров отопления с подпиткой и ГВС	Схема многоконтурной системы двух контуров отопления с подпиткой и двух контуров ГВС
Схема многоконтурной системы отопления прямых и смесительных контуров с бойлером ГВС	Схема многоконтурной системы отопления смесительных контуров

Таблица обозначений ТРМ1032М

Тн	Датчик температуры наружного воздуха	РТ	Реле температуры в общем трубопроводе
Тк	Датчик температуры теплоносителя в контуре	ТО отоп	Теплообменник контура отопления
Тобр	Датчик температуры теплоносителя в обратном общем трубопроводе	ТО ГВС	Теплообменник контура ГВС
Тп	Датчик температуры теплоносителя в подающем общем трубопроводе	КЗР отоп	Клапан запорно-регулирующий контура отопления
Рк	Датчик давления теплоносителя в контуре	КЗР ГВС	Клапан запорно-регулирующий контура ГВС
PSподп	Прессостат (реле давления) подпитки	НЦ	Насос циркуляции контура
PDS	Датчик перепада давления на насосах	НП	Насос подпитки контура

Диспетчеризация контроллера для отопления

Наличие интерфейса RS-485 на борту контроллера позволяет включать его в системы диспетчеризации. Информацию с приборов можно передавать в ОРС-серверы, SCADA-системы, облачные сервисы или на верхний уровень управления техпроцессом (ПЛК, СПК). В ОВЕН ОРС-сервер и облачном сервисе OwenСloud представлены готовые шаблоны для ТРМ1032М.

При работе с OwenСloud удаленный контроль и управление системой в реальном времени можно осуществлять, как с компьютера, так и со смартфона. При использовании приложения доступны текущие данные с прибора, представлена возможность записи параметров, можно увидеть историю предшествующих команд, посмотреть графики и получить уведомление в случае аварии.

Конфигурирование с ПК контроллера для отопления

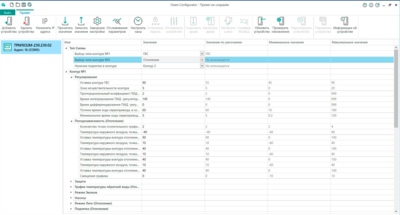

Контроллер ТРМ1032М можно настроить как с лицевой панели прибора, так и с использованием ПК в бесплатной программе Owen Configurator. Подключение прибора осуществляется с помощью кабеля miniUSB. Конфигуратор позволяет обновлять встроенное ПО контроллера, записывать и читать значения параметров. Готовую конфигурацию можно сохранить на ПК и дублировать ее в другие аналогичные контроллеры. Также в конфигураторе есть возможность отслеживать изменения параметров в режиме «реального времени».

Визуализация и индикация контроллера для отопления

Для оперативного контроля, координации технологического процесса с использованием передачи информации между ИТП и диспетчерским пунктом используется визуализация. Она может быть реализована на мнемосхемах в облачных сервисах, SCADA-системах и т.д. Для удобства представления информации о состоянии ИТП используют «местную» визуализацию с выводом на панель оператора. При необходимости визуализации ИТП предлагается использование линейки сенсорных панелей оператора СП3хх.

Для отображения и редактирования параметров прибора с дверцы щита может быть использована выносная панель оператора ИПП120. Панель объединяется с ТРМ1032М по интерфейсу RS-485, собирает информацию с прибора и предоставляет ее оператору или наладчику.

Многоконтурные системы

Для автоматизации систем теплоснабжения с большим количеством контуров может быть применена связка ТРМ1032М из 2-х, 3-х, 4-х или 5 приборов. Таким образом достигается регулирование от 1 до 10 независимых контуров и от 1 до 15 зависимых. Устройства в сети RS-485 обмениваются между собой необходимой информацией для совместного управления всей системой. По сети передается и значение уличной температуры, это позволяет использовать один датчик температуры наружного воздуха для всех контроллеров. Для быстрого нагрева приоритетных контуров в ТРМ1032М можно задать уровень приоритета каждого контура, это позволяет достигать нужную температуру значительно быстрее.

Модульная система управления

По умолчанию ТРМ1032М позволяет регулировать температуру в двух контурах отопления или ГВС, управляя регулирующими клапанами и насосными группами. Для расширения функционала контроллера к нему могут быть подключены модули ПРМ-1 и ПРМ-2.

С модулем подпитки (ПРМ-1) контроллер ТРМ1032М-01 или ТРМ1032М-11 может управлять подпиткой в двух контурах отопления и контролировать запуск насосов по защитному входу.
С модулем датчиков (ПРМ-2) контроллер ТРМ1032М-01 или ТРМ1032М-11 может контролировать давление в каждом контуре, температуру подачи в общем коллекторе и индивидуальную температуру обратки второго контура для более точного регулирования.
С модулем насосов (ПРМ-1) к контроллеру ТРМ1032М-02 или ТРМ1032М-12 можно дополнительно на каждый контур подключить второй насос и контролировать индивидуальные аварии контуров и насосов.

К ТРМ1032М-01 и ТРМ1032М-11 могут быть подключены как оба модуля ПРМ-1 и ПРМ-2, так и по раздельности.

К ТРМ1032М-02 и ТРМ1032М-12 может быть подключен только ПРМ-1.

При выборе модификации для работы с модулем расширения модуль поставляется в комплекте с прибором.
