ТРМ138В измеритель-регулятор 8-канальный со встроенным барьером искрозащиты ОВЕН
Цена:по запросу*
Обращаем Ваше внимание на то, что данный интернет-сайт носит исключительно информационный характер и ни при каких условиях информационные материалы и цены, размещенные на сайте, не являются публичной офертой, определяемой положениями Статей 435 и 437 Гражданского кодекса РФ.
Цена:по запросу*
Обращаем Ваше внимание на то, что данный интернет-сайт носит исключительно информационный характер и ни при каких условиях информационные материалы и цены, размещенные на сайте, не являются публичной офертой, определяемой положениями Статей 435 и 437 Гражданского кодекса РФ.
Аналог ТРМ 138 со встроенными барьерами искрозащиты.
Может применяться в пищевой, медицинской, химической, нефтеперерабатывающей промышленности. Предназначен для подключения датчиков, находящихся во взрывоопасных зонах.
Может быть использован в качестве многозонного регулятора, многопороговой сигнализации, а также как восьмиканальный активный барьер искрозащиты.
Прибор выпускается в щитовом корпусе типа Щ4
Производство лакокрасочных материалов
Нефтяная и газовая промышленность
Мукомольное производство
Химическая промышленность
Спиртовое производство
Цементные заводы
Производство мебели
Зернохранилища, силосные ямы для заготовки кормов
Целлюлозно-бумажные комбинаты
Автозаправочные станции
Функциональные возможности регулятора ОВЕН ТРМ138В
Восемь универсальных входов для подключения от 1 до 8 датчиков разного типа в любых комбинациях, что позволяет одновременно измерять и контролировать несколько различных физических величин (температуру, влажность, давление и др.)
Встроенный барьер искрозащиты для линий связи прибора с датчиками (маркировка взрывозащиты [Exia]IIC)
Вычисление дополнительных величин:
– средних значений от 2 до 8 измеренных величин;
– разностей измеренных величин;
– скорости изменения измеряемой величины.
До восьми каналов регулирования по двухпозиционному закону (для каналов с ВУ типа Р,К,С) или регистрации на токовом выходе 4…20 мА.
Восемь встроенных выходных УСТРОЙСТВ различных типов в выбранной пользователем комбинации
Возможность работы в качестве восьмиканального активного барьера искрозащиты в модификации с токовыми выходами
Режим ручного управления выходными устройствами
Конфигурирование функциональной схемы и установка параметров на ПК или кнопками на лицевой панели прибора
Искробезопасные цепи уровня ia (особовзрывобезопасные).
Принадлежность к группе IIC, что позволяет использовать подключенные датчики в наиболее взрывоопасных нерудничных средах (водород, метан, ацетилен).
* Для измерения давления, влажности, расхода и др. величин используются датчики с унифицированным выходным сигналом тока 0…5 мА, 0(4)…20 мА или напряжения 0…50 мВ, 0…1 В.
Бесплатно: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки DLL.
Отн. влажность воздуха (при +25 °С и ниже б/конд. влаги)
не более 80 %
4-х разрядный цифровой индикатор №1
отображает измеренное или вычисленное значение параметра в выбранном канале контроля;
при аварии индикатор отображает порядковый номер неисправного датчика. Возможны два режима индикации:
статический режим — выбор канала индикации производится оператором при помощи кнопок управления, расположенных на лицевой панели прибора, и контролируется по засветке соответствующего светодиода «КАНАЛ»;
циклический режим — информация о каждом канале контроля выводится по замкнутому циклу на заданное пользователем время.
4-х разрядный цифровой индикатор №2
отображает уставку выводимого на индикацию канала контроля;
при аварии индикатор отображает причину неисправности датчика в символьном виде
2-х разрядный цифровой индикатор №3
отображает информацию о подключенном к данному каналу входном параметре (например, датчик 1 — «d1»)
Светодиоды «КАНАЛ 1…8»
постоянной засветкой показывают номер ЛУ, параметры которого в данный момент выводятся на индикацию, мигающей засветкой сигнализируют о возникновении аварийной ситуации в данном канале контроля или срабатывании в нем предупредительной сигнализации. 2 х разрядный цифровой индикатор № 4 отображает в режиме РАБОТА номер подключенного к данному каналу выходного устройства;
мигающей засветкой сигнализирует о переводе ВУ в режим РУЧНОЕ УПРАВЛЕНИЕ
Светодиод «К1»
засвечивается при включении ВУ канала контроля, выводимого на индикацию (только для ключевых ВУ)
Светодиод «СТОП»
светится при работе в статическом режиме индикации
Функции кнопок
Кнопки и служат для выбора канала индикации в статическом режиме работы, а также для управления ВУ в ручном режиме.
Кнопка предназначена для перевода прибора в режим ПРОГРАММИРОВАНИЕ.
Кнопка предназначена для остановки работы аварийного ВУ, а также для сдвига информации на верхнем индикаторе при его переполнении.
Кнопка предназначена для перевода выбранного оператором ЛУ в режим «РУЧНОЕ УПРАВЛЕНИЕ», а также для возврата прибора из режима ПРОГРАММИРОВАНИЕ в режим РАБОТА.
Кнопка предназначена для переключения режима индикации прибора со статического на циклический, и обратно.

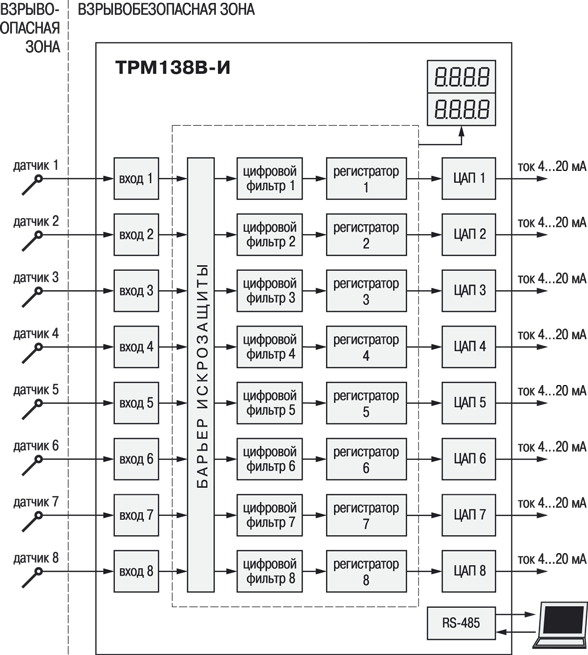

для использования в качестве восьмиканального активного барьера искрозащиты.
Используется модификация ТРМ138-И с 8-ю токовыми выходами.
Для логических устройств задается режим регистратора. При этом в каждом из 8-ми каналов измеренная датчиком величина преобразуется в ток 4…20 мА.
Схемы подключения
Общая схема подключения измерительных датчиков и питания ЦАП 4…20 мА

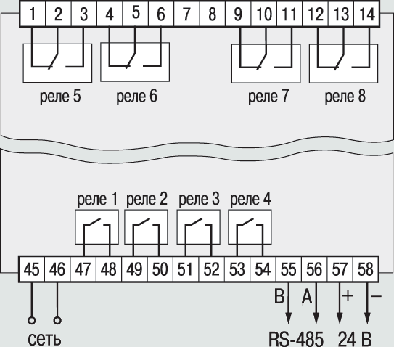

Схема подключения электромагнитных реле в приборе модификации ТРМ138В-Р

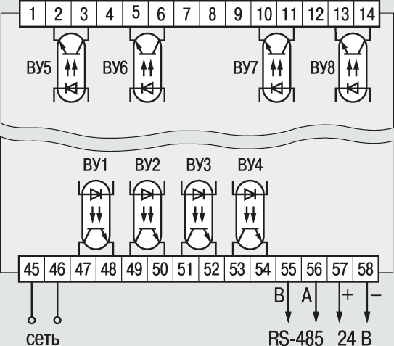

Схема подключения транзисторных оптопар в приборе модификации ТРМ138В-К

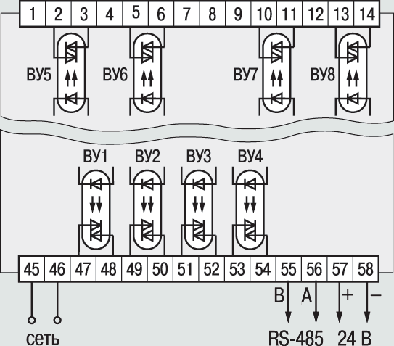

Схема подключения симисторных оптопар в приборе модификации ТРМ138В-С

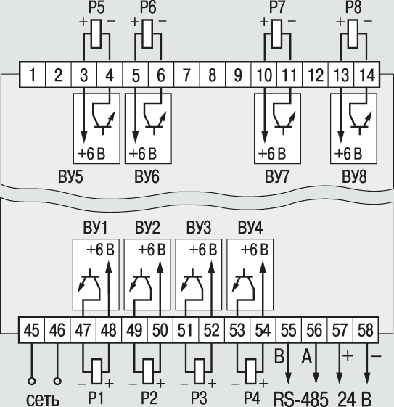

Схема подключения твердотельного реле к прибору модификации ТРМ138В-Т

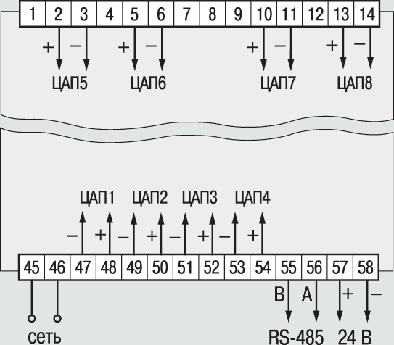

Схема подключения ЦАП в приборе модификации ТРМ138В-И
Схемы подключения измерительных датчиков к универсальным входам
Термопреобразователь сопротивления ТСМ/ТСП
Термопара
Датчик с выходным сигналом тока 0(4)…20, 0…5 мА
Датчик с выходным сигналом напряжения 0…50 мВ, 0…1 В
Для корректного отображения чертежей dwg рекомендуем поместить в папку шрифтов вашей рабочей среды шрифты из архива (скачать Fonts.zip). (Например для AutoCad: …/AutoDesk/AutoCAD…/Fonts).
