    ТРМ200 измеритель двухканальный с RS-485 ОВЕН

    trm200_sh1_1[1]

    Цена: по запросу *


    Очистить
    запросить
    ОВЕН

    Очистить
    запросить
    ОВЕН

    На печать На печать
    trm200_sh1_1[1]

    Цена: по запросу *


    Очистить
    запросить
    ОВЕН
    trm200_sh2_1[1]trm200-n2[1]trm200_n_1[1]

    Гарантия 5 лет Электромагнитная совместимость класса А Класс точности 0,5/0,25 Протокол ModBus Протокол OWEN RS-485

    Функциональные возможности прибора ОВЕН ТРМ200

    • Два универсальных входа для подключения широкого спектра датчиков (температуры, давления, уровня и других физических параметров).
    • Два ярких светодиодных индикатора, позволяющих отображать измеренные значения с двух входов, их разность, квадратный корень
    • 4 типа корпуса: Н, Щ1, Щ2, Н2
    • Цифровая фильтрация и коррекция входного сигнала, а также масштабирования шкалы для аналогового входа
    • Интерфейс RS-485 (протокол ОВЕН, Modbus ASCII/RTU)
    • Несколько уровней защиты настроек прибора для разных групп специалистов
    • Программирование с лицевой панели или из конфигуратора

    Вы можете скачать бесплатно ПО для прибора ОВЕН ТРМ200: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE, библиотеки WIN DLL.

    Измеритель двухканальный с RS-485 ОВЕН ТРМ200. Модификации

    Назначение измерительного прибора ОВЕН ТРМ200

    Прибор ОВЕН ТРМ200 – двухканальный измеритель, применяемый для измерения температуры, уровня, давления, влажности, веса и других физических параметров теплоносителей и различных сред (в зависимости от подключенных датчиков). Измерительный прибор ОВЕН ТРМ200 предназначен для использования в холодильных установках, сушильных шкафах, печах, пастеризаторах и на другом технологическом оборудовании.

    Интерфейс RS-485

    В ТРМ200 установлен модуль интерфейса RS-485, организованный по стандартному протоколу ОВЕН, Modbus ASCII/RTU.

    Интерфейс RS-485 позволяет:

    • конфигурировать прибор на ПК (программа-конфигуратор предоставляется бесплатно);
    • передавать в сеть текущие значения измеренных величин, а также любых программируемых параметров.

    Подключение ТРМ200 к ПК производится через преобразователь интерфейса ОВЕН АС3.

    При интеграции ТРМ200 в АСУ ТП в качестве программного обеспечения можно использовать SCADA-систему Owen Process Manager или какую-либо другую программу.

    Компания ОВЕН бесплатно предоставляет для ТРМ200:

    • драйвер для Trace Mode;
    • OPC-сервер для подключения прибора к любой SCADA-системе или другой программе, поддерживающей OPC-технологию;
    • библиотеки WIN DLL для быстрого написания драйверов.

    Программное обеспечение

     Конфигуратор ТРМ2xx

    Документация

     Сертификат средств измерений ТРМ200, ТРМ201, ТРМ202, ТРМ210, ТРМ212 (Беларусь)

     Сертификат соответствия ГАЗПРОМСЕРТ для ТРМ2ХХ

     Сертификат промышленной безопасности на ТРМ2ХХ

     Декларация о соответствии на ТРМ2хх (в связи со вступлением РФ, Белоруссии и Казахстана в Таможенный союз)

     Сертификат средств измерений ТРМ200, ТРМ201, ТРМ202, ТРМ210, ТРМ212 (Казахстан)

     Сертификат средств измерений ТРМ200, ТРМ201, ТРМ202, ТРМ210, ТРМ212 (Россия)

     Список параметров ТРМ20x v.01.0015-0018 (Список параметров ТРМ20x v.01.0015-0018)

     Руководство по эксплуатации ТРМ200

     Список параметров ТРМ20x v.01.0013 (Список параметров ТРМ20x v.01.0013)

     Краткая инструкция ТРМ200

     Краткая инструкция ТРМ200 (Краткая инструкция по работе с ТРМ200 по Modbus)

     Список параметров ТРМ200 v.02.0022 (Список параметров ТРМ200 v.02.0022)

    Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

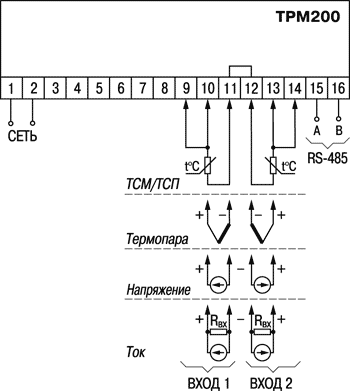

    Схема подключения ОВЕН ТРМ200





    Функциональная схема ОВЕН ТРМ200


    Питание


    Напряжение питания 90…245 В переменного тока
    Частота напряжения питания 47…63 Гц



    Универсальные входы


    Количество универсальных входов 2
    Типы входных датчиков и сигналов см. таблицу «Характеристики измерительных датчиков»
    Время опроса входа 1 с
    Входное сопротивление при подключении источника сигнала:
    – тока 100 Ом ± 0,1 % (при подключении внешнего резистора)
    – напряжения не менее 100 кОм
     Предел допустимой основной погрешности:
    – при использовании преобразователя термоэлектрического (термопары) ±0,25 %
    – для остальных видов сигналов ±0,5 %



    Интерфейс связи


    Тип интерфейса RS-485
    Скорость передачи данных 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с
    Тип кабеля экранированная витая пара
    Протокол передачи данных ОВЕН, Modbus RTU, Modbus ASCII



    Корпус


    Габаритные размеры и степень защиты корпуса
    Щитовой Щ1 96х96х70 мм, IP54*
    Щитовой Щ2 96х48х100 мм, IP54*
    Настенный Н 130х105х65 мм, IP44
    Настенный Н2 150х105х35 мм, IP20
    * со стороны передней панели



    Характеристики измерительных датчиков


    Код in.t1(2) Тип датчика Диапазон измерений
    r385 ТСП 50П W100 = 1.385 –200…+750 °С
    r.385 ТСП 100П W100 = 1.385 (Pt 100) –200…+750 °С
    r391 ТСП 50П W100 = 1.391 –200…+750 °С
    r.391 ТСП 100П W100 = 1.391 –200…+750 °С
    r-21 ТСП гр. 21 (R0=46 Oм, W100 = 1.391) –200…+750 °С
    r426 ТСМ 50М W100 = 1.426 –50…+200 °С
    r.426 ТСМ 100М W100 = 1.426 –50…+200 °С
    r-23 ТСМ гр. 23 (R0=53 Ом, W100 = 1.426) –50…+200 °С
    r428 ТСМ 50М W100 = 1.428 –190…+200 °С
    r.428 ТСМ 100М W100 = 1.428 –190…+200 °С
    E_A1 термопара ТВР (А-1) 0…+2500 °С
    E_A2 термопара ТВР (А-2) 0…+1800 °C
    E_A3 термопара ТВР (А-3) 0…+1800 °C
    E_ _b термопара ТПР (В) +200…+1800 °C
    E_ _J термопара ТЖК (J) –200…+1200 °С
    E_ _K термопара ТХА (K) –200…+1300 °С
    E_ _L термопара ТХК (L) –200…+800 °С
    E_ _n термопара ТНН (N) –200…+1300 °С
    E_ _r термопара ТПП (R) 0…+1750 °C
    E_ _S термопара ТПП (S) 0…+1750 °C
    E_ _t термопара ТМК (Т) –200…+400 °C
    i 0_5 ток 0…5 мА 0…100 %
    i 0.20 ток 0…20 мA 0…100 %
    i 4.20 ток 4…20 мА 0…100 %
    U-50 напряжение –50…+50 мВ 0…100 %
    U0_1 напряжение 0…1 В 0…100 %

    Измеритель двухканальный с RS-485 ОВЕН ТРМ200. Внешний вид



    Измеритель двухканальный с RS-485 ОВЕН ТРМ200

    В режиме РАБОТА отображают текущие значения двух измеряемых величин Т1, Т2 (или один из индикаторов отображает их разность T).

    В режиме ПРОГРАММИРОВАНИЕ отображают название и значение программируемого параметра.
    Кнопка программирования. Измеритель двухканальный с RS-485 ОВЕН ТРМ200

    Вход в МЕНЮ программирования.

    Вход в нужную группу параметров.

    Циклическое пролистывание параметров в группе (при каждом нажатии кнопки значение текущего параметра записывается в память).
    Кнопка перехода между пунктами меню. Кнопка программирования. Измеритель двухканальный с RS-485 ОВЕН ТРМ200

    Переход между пунктами МЕНЮ.

    Увеличение и уменьшение значения параметра.
    Кнопка программирования. Измеритель двухканальный с RS-485 ОВЕН ТРМ200 Кнопка перехода между пунктами меню. Кнопка программирования. Измеритель двухканальный с RS-485 ОВЕН ТРМ200 В некоторые группы параметров можно попасть только через пароль, который набирается после одновременного нажатия всех трех кнопок.
    Светодиод интерфейса. Измеритель двухканальный с RS-485 ОВЕН ТРМ200«RS» Светится, когда прибор осуществляет обмен данными по сети RS-485.

    Для корректного отображения чертежей dwg рекомендуем поместить в папку шрифтов вашей рабочей среды шрифты из архива (скачать Fonts.zip). (Например для AutoCad: …/AutoDesk/AutoCAD…/Fonts).

    • Условные графические обозначения (УГО)

      • — УГО_ЕСКД PDF (0,04 Мб) — DWG (0,04 Мб)

      • — УГО_СПДС PDF (0,03 Мб) — DWG (0,04 Мб)

    • Схемы подключения к входам и выходам

      • Простые

    • Габаритный чертеж

      • Корпус Н

        • — 3D Модель ТРМ200-Н — PDF (*.zip 0,2 Мб) — STEP (*.zip 0,3 Мб)

        • — 2D Модель ТРМ200-Н — PDF (0,07 Мб) — DWG (0,2 Мб)

      • Корпус Н2

        • — 3D Модель ТРМ200-Н2 — PDF (*.zip 0,2 Мб) — STEP (*.zip 0,5 Мб)

        • — 2D Модель ТРМ200-Н2 — PDF (0,07 Мб) — DWG (1,0 Мб)

      • Корпус Щ1

        • — 3D Модель ТРМ200-Щ1 — PDF (*.zip 0,2 Мб) — STEP (*.zip 0,3 Мб)

        • — 2D Модель ТРМ200-Щ1 — PDF (0,08 Мб) — DWG (0,4 Мб)

      • Корпус Щ2

        • — 3D Модель ТРМ200-Щ2 — PDF (*.zip 0,2 Мб) — STEP (*.zip 0,3 Мб)

        • — 2D Модель ТРМ200-Щ2 — PDF (*.zip 0,09 Мб) — DWG (*.zip 0,3 Мб)


    Комплектность поставки ТРМ200


    1. Прибор ТРМ200
    2. Комплект крепежных элементов
    3. Паспорт и гарантийный талон
    4. Руководство по эксплуатации
    5. Комплект резисторов (поставляется по отдельному заказу)  100 ОМ, 10 шт.
    6. Комплект резисторов (поставляется по отдельному заказу) 100 ОМ, 50 шт.
    7. Методика поверки (по требованию заказчика)

    Примечание — Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.

    ТРМ200-Н
    ТРМ200-Н2
    ТРМ200-Щ1
    ТРМ200-Щ2
    Артикул: 10507 Категории: ,
    Производитель оставляет за собой право изменять характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца.
