УКТ38-В измеритель температуры 8-канальный с аварийной сигнализацией и встроенным барьером искрозащиты ОВЕН
Цена:по запросу*
Обращаем Ваше внимание на то, что данный интернет-сайт носит исключительно информационный характер и ни при каких условиях информационные материалы и цены, размещенные на сайте, не являются публичной офертой, определяемой положениями Статей 435 и 437 Гражданского кодекса РФ.
Цена:по запросу*
Обращаем Ваше внимание на то, что данный интернет-сайт носит исключительно информационный характер и ни при каких условиях информационные материалы и цены, размещенные на сайте, не являются публичной офертой, определяемой положениями Статей 435 и 437 Гражданского кодекса РФ.
Устройство контроля температуры восьмиканальное с аварийной сигнализацией и встроенным барьером искрозащиты ОВЕН УКТ38-В предназначено для контроля температуры в нескольких зонах одновременно (до 8-ми) и аварийной сигнализации о выходе любого из контролируемых параметров за заданные пределы.
Функциональные возможности прибора
Контроль температуры в нескольких зонах одновременно (до 8-ми)
Восемь входов* для измерения температуры с помощью датчиков:
термопреобразователей сопротивления типа ТСМ 50М или ТСП 50П;
термопреобразователей сопротивления типа ТСМ 100М или ТСП 100П, Pt 100;
термопар ТХК(L), ТХА(K).
Аварийная сигнализация или отключение установки при:
выходе любой из контролируемых величин за заданные пределы;
выходе датчиков из строя.
Барьер искрозащиты для линий связи прибора с датчиками (маркировка взрывозащиты [Ех ib Gb] IIB)
Индикация измеренных величин и заданных для них уставок на двух встроенных индикаторах
Программирование кнопками на лицевой панели прибора
Сохранение заданных параметров при отключении питания
Регистрация контролируемых параметров на ЭВМ через адаптер сети ОВЕН АС2 по интерфейсу RS-232
* Входы могут быть только однотипными
Бесплатно: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL
Допустимый ток нагрузки, коммутируемый контактами э/м реле
8 А при 220 В
Тип корпуса
щитовой Щ
Габаритные размеры
96х96х180 мм
Степень защиты корпуса
IP20 со стороны передней панели
Тип интерфейса связи с ЭВМ
последовательный, RS-232
Подключение к ЭВМ
через адаптер сети ОВЕН АС2
Вид взрывозащиты для линий связи
«искробезопасная электрическая цепь» уровня «ib»
Характеристики измерительных датчиков
Тип датчика
Тип входа
Диапазон измерений
Разрешающая способность
TCM 50M
01
–50…+200 °С
0,1 °С
TCП 50П
01
–80…+750 °С
0,1 °С
ТСМ 100М
03
–50…+200 °С
0,1 °С
ТСП 100П, Pt100
03
–80…+750 °С
0,1 °С
ТХК(L)
04
–50…+750 °С
0,1 °С
ТХА(K)
04
–50…+1200 °С
1 °С

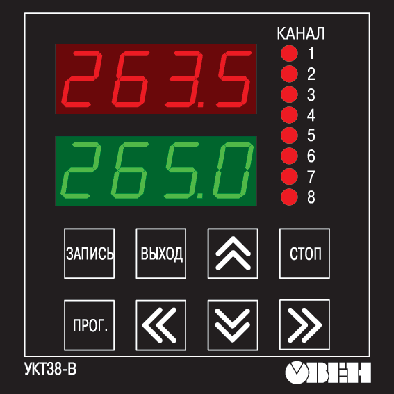

Два 4-х разрядных цифровых индикатора
в режиме РАБОТА отображают информацию в двух режимах индикации:
циклический режим – на верхний индикатор последовательно (в течение 4 с) выводятся значения температур, измеренных во всех задействованных каналах контроля;
на нижнем индикаторе отображается номер индицируемого канала;
статический режим – на верхнем индикаторе выводятся значения входной величины для канала, выбранного пользователем для индикации;
на нижнем индикаторе отображается зна чение уставки в данном канале контроля.
В режиме ПРОГРАММИРОВАНИЕ верхний индикатор отображает программируемый параметр, нижний – его значение.
8 светодиодов «КАНАЛ»
показывают номер канала, выводимого в данный мо мент на индикатор (постоянное свечение), или сигнализируют об аварии в соответствующем канале контроля (мигающая засветка).
Функции кнопок
– для перехода в режим ПРОГРАММИРОВАНИЕ
– в режиме ПРОГРАММИРОВАНИЕ для изменения параметра
– для возврата из режима ПРОГРАММИРОВАНИЕ в режим РАБОТА
– для записи установленных значений программируемых параметров в память прибора
– для переключения из циклического в статический режим работы индикатора, и обратно
– в режиме РАБОТА для переключения каналов, выводимых на индикатор
– в режиме ПРОГРАММИРОВАНИЕ для выбора параметра и для изменения его значения
Входы прибора ОВЕН УКТ38-В
Прибор ОВЕН УКТ38-В имеет 8 входов для подключения измерительных датчиков.
Входы УКТ38-В могут быть только однотипными и выполняются в одной из следующих модификаций:
01 для подключения термопреобразователей сопротивления типа ТСМ 50М или ТСП 50П;
03 для подключения термопреобразователей сопротивления типа ТСМ 100М или ТСП 100П, Pt100;
04 для подключения термопар типа ТХК(L) или ТХА(K).
Модификация входов выбирается пользователем при заказе.
Сигнализация или двухпозиционное регулирование
Сигнал с каждого входа прибора поступает на жестко закрепленный за ним двухпозиционный регулятор (компаратор, устройство сравнения), который чаще всего используется для сигнализации о выходе контролируемой величины за заданные пределы.
В УКТ38-В возможны 2 типа аварийной сигнализации (2 типа логики срабатывания двухпозиционного регулятора):
о снижении контролируемого параметра ниже заданной уставки («прямой гистерезис»);
о превышении контролируемым параметром заданной уставки («обратный гистерезис»).
Тип аварийной сигнализации задается при программировании прибора и является единым для всех восьми каналов контроля температуры.
Для каждого из 8-ми каналов контроля может быть задана своя уставка.
Для корректного отображения чертежей dwg рекомендуем поместить в папку шрифтов вашей рабочей среды шрифты из архива (скачать Fonts.zip). (Например для AutoCad: …/AutoDesk/AutoCAD…/Fonts).
условные графические обозначения (УГО)
— УГО УКТ38-В.(01, 03) PDF (0,02 Мб) — УГО УКТ38-В.04 PDF (0,02 Мб) — DWG (0,09 Мб)
