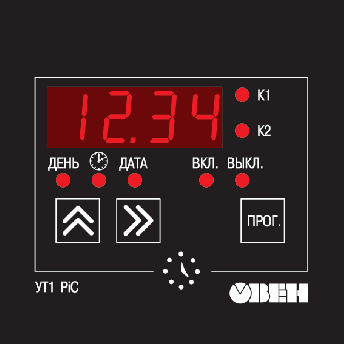

УТ1 двухканальный таймер реального времени ОВЕН

Мне необходимо чтобы таймер УТ1 включал освещение в 9 часов вечера и выключал в 5 часов утра. Задаю первую команду для первого канала, время включения Ton=21.00, время выключения Toff=05.00. При этом освещение не работает как надо.

В таймере УТ1 начало и конец одной команды должны лежать в одних сутках, т.е. разорвать одну команду на двое суток не получится.

Поэтому нужно данную задачу разбить на две команды:

1. Первая с 00.00 часов до 05.00
2. Вторая с 21.00 часов до 24.00

В приборе это будет выглядеть следующим образом:

• Первая команда U.00.01→ —- → Tвкл.=00.00 → Твыкл.=05.00
• Вторая команда U.01.01→ —- → Tвкл.=21.00 → Твыкл.=24.00

Подключаю лампу освещения к выходу УТ1, при этом в нужное время реле включается, это слышно, но лампа не загорается. Тестером проверил напряжение на выходе и убедился, что его нет. Подскажите что это за неисправность?

Многие клиенты, которые начинают работать с оборудованием ОВЕН, считают, что на выходные реле уже выведено напряжение 220В~. Но это мнение ошибочное, да и не правильно это было бы по отношению ко всем клиентам, так как диапазон коммутируемых напряжений очень велик.

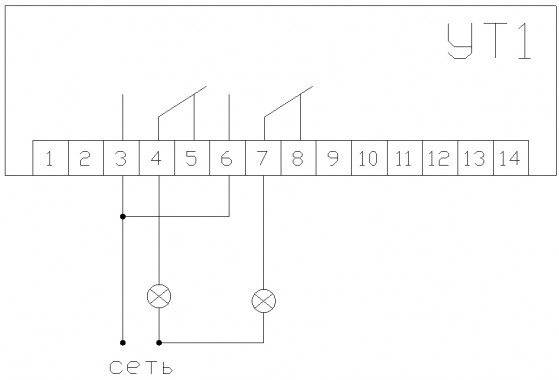

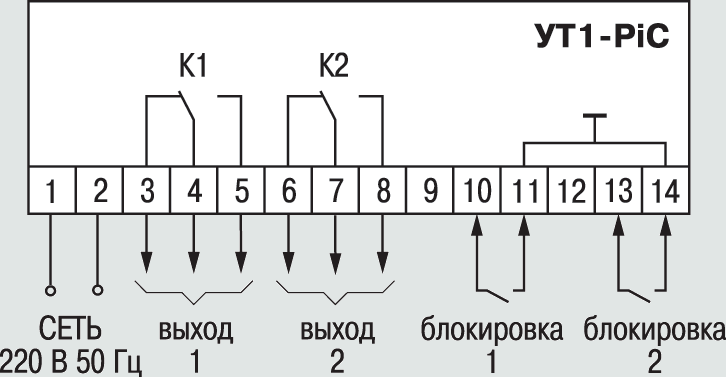

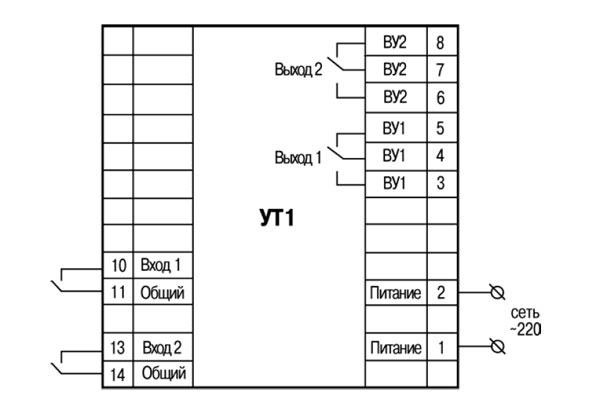

Выходное реле нужно рассматривать как некий выключатель, через который должен протекать ток. Схему подключения нагрузки приводим ниже:

Иногда на дисплее таймера УТ1 возникает надпись Err. Снять ее можно только если сделать сброс по питанию. В документации не нашел описания этой ошибки, подскажите, что она означает.

Прежде всего ошибка означает ошибочные данные для процессора. Данные ошибки могут возникать, если около таймера стоит мощный источник помех, такие как:

• мощный пускатель
• силовые линии
• частотный преобразователь
• двигатели
• трансформаторы

Если заметите, что таймер сбивается именно в момент включения или увеличения нагрузки, то на 100% дело в помехе. Чтобы избавиться от нее нужно установить прибор в отдельный шкаф, где не будет силовых элементов. Расстояние от источника помех должно быть не менее полутора метров.

Если таймер работал довольно долгое время без сбоев, никаких новых систем не вводилось, то прибор нужно отправить в сервисный центр, может быть вышла из строя встроенная батарея или со временем элементы состарились.

При сбросе питания таймера происходит обнуление текущего времени, в чем проблема?

Нужно заменить элемент питания часов реального времени.

Хотим поставить УТ1 для подачи звонков в школе, сможет ли мы его применить?

Скорее всего нет, поскольку минимальная дискретность работы выходного реле – 1 минута. А значит и звонок будет звенеть целую минуту, что не всегда приемлемо.
