Прибор УЗОТЭ-2У предназначен для защиты трехфазных асинхронных электродвигателей, работающих в тяжелых производственных условиях: при перегрузках, вызванных пониженным напряжением в сети, при повышенной влажности и температуре, высокой запыленности.
Прибор выпускается в корпусе настенного крепления типа Н.
Функциональные возможности
Защитное отключение управляющего пускателя или контактора при возникновении следующих аварийных ситуаций:
– обрыв или перекос фазы питающей сети;
– превышение током, потребляемым электродвигателем, номинального значения;
– перегрев обмотки статора.
Блокировка пуска электродвигателя при нарушении изоляции обмотки статора в начале работы
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Напряжение питания прибора
190…240 В
Потребляемая мощность
не более 5 Вт
Мощность защищаемого электродвигателя
1,6…160 кВт
Допустимый ток нагрузки на контактах встроенного э/м реле
1,5 (2,5) А при 220 В
Время подготовки устройства к работе
не более 10 с
Максимальная длина линии:
– между устройством и датчиком температуры (при сопротивлении линии не более 5 Ом)
не более 300 м
– между устройством и трансформаторными датчиками тока
не более 15 м
Температура защитного отключения электродвигателя
80…90 °С
Время срабатывания устройства:
– при обрыве фазы
4…12 с
– при перегрузке по току в 1,5 раза
30…60 с
– при перегрузке по току в 4 раза
8…24 с
Тип корпуса
настенный Н
Габаритные размеры корпуса
130х105х65 мм
Степень защиты корпуса
IP44
Условия эксплуатации
Температура окружающего воздуха
+5…+50 °С
Атмосферное давление
86…106,7 кПа
Относительная влажность воздуха (при 35 °С)
30…80 %

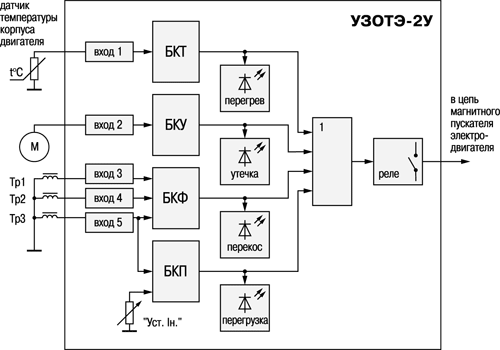

УЗОТЭ-2У включает в себя 4 блока контроля состояния электродвигателя:
блок контроля температуры корпуса двигателя (БКТ);
блок контроля тока утечки обмотки статора двигателя (БКУ);
блок контроля перекоса фаз (БКФ);
блок контроля тока, потребляемого двигателем (БКП).
Превышение уровня сигнала в любом из каналов контроля приводит к срабатыванию выходного реле и аварийному отключению электродвигателя.

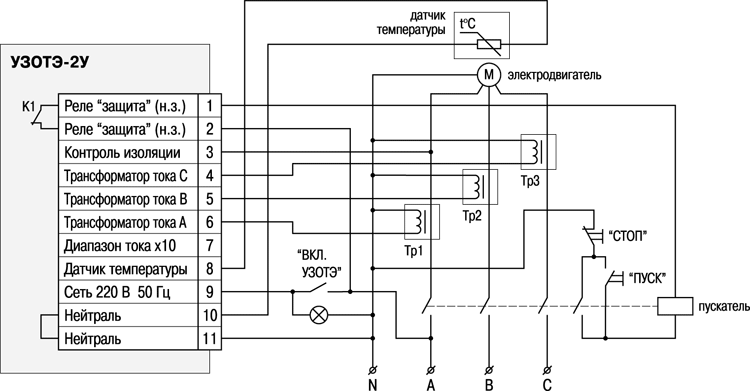

Входные датчики
Для контроля за состоянием защищаемого электродвигателя УЗОТЭ-2У ко входам прибора подключаются датчики двух типов:
термопреобразователь сопротивления позисторного типа, предназначенный для контроля температуры корпуса электродвигателя (подключается ко входу 1, сигнал с которого обрабатывает БКТ);
трансформаторные датчики Тр1…Тр3, служащие для формирования сигнала, пропорционального току, потребляемому электродвигателем (подключаются ко входам 3–5, сигналы с которых обрабатываются БКФ и БКП).

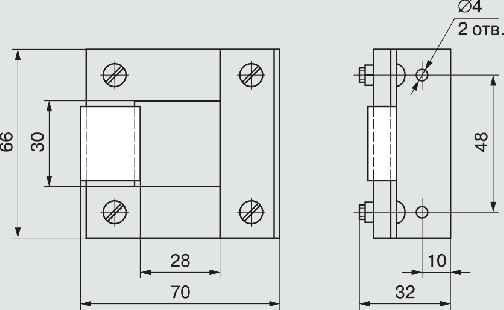

Трансформаторный датчик тока
4 светодиодных индикатора, расположенных на лицевой панели прибора, включаются при возникновении аварийной ситуации в соответствующем канале контроля:
Перегрев
Утечка
Перекос фаз
Перегрузка
Здесь же расположена ручка потенциометра «УСТ.Iн», служащая для установки заданного значения номинального тока, потребляемого двигателем.
