Тензорезисторный датчик Т24А ТЕНЗО-М

Описание
Технические характеристики
Комплектация
Поддержка
Сертификаты

Стандартные опции

Дополнительные опции

Тензодатчики типа «Single Point». Их особенность состоит в том, что на одном тензодатчике можно собрать платформенные весы. При этом не требуется узлов встройки, так как тензодатчик непосредственно крепится к раме основания и к платформе.

Так как стоимость таких тензодатчиков невелика, то платформенные весы сделанные на них — самые дешевые.

Тензодатчики могут работать в отапливаемых и неотапливаемых помещениях.

Области применения

Платформенные весы, настольные весы, лотковые расходомеры, взвешивание баков и емкостей, многобункерные системы

Особенности

Конструкция упругого элемента обеспечивает низкую чувствительность к нагрузке вне центра весовой платформы
Датчики изготовлены из материалов и комплектующих лучших мировых производителей
Герметизация датчиков производится с помощью специальных герметиков
При испытаниях датчиков используются уникальные методики
Многоступенчатая система контроля качества тензодатчиков
Гарантийный срок 12 мес.

Соответствие стандартам

ГОСТ Р 8.726-2010.
Датчики сило- и весоизмерительные серии Т внесены в Госреестр средств измерений РФ под № 53838-13.
Датчики сило- и весоизмерительные серии Т внесены в Госреестр средств измерений Республика Беларусь под № РБ 03 02 5310 13.
Датчики весоизмерительные серии Т сертифицированы на соответствие требованиям Технического регламента Таможенного союза TP ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Сертификат №ТС RU C-RU.ГБ05.В.00238.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Параметры датчика	Единицы измерения	Значения параметров
		Модификация 1	Модификация 2
Наибольший предел измерения (НПИ)	кг	5, 10, 20, 30, 40	5, 10, 20, 30, 50, 100, 200
Класс точности по ГОСТ Р 8.726-2010		С3
Число поверочных интервалов		3000
Минимальный поверочный интервал		НПИ / 6000	НПИ / 10000
Рабочий коэффициент передачи (РКП)	мВ/В	2 ± 5%	2 ± 10%
Начальный коэффициент передачи (НКП)	% от РКП	≤ ±5
Комбинированная погрешность	% от РКП	≤±0,0200
Ползучесть (30 мин.)	% от РКП	≤ ±0,0166
Изменение НКП от температуры	% от РКП/°С	≤ ±0,00233	≤ ±0,00140
Изменение РКП от температуры	% от РКП/°С	≤ ±0,0010
Наибольшее напряжение питания постоянного тока	В	12
Сопротивление входное	Ом	413 ±20
Сопротивление выходное	Ом	350 ±25
Сопротивление изоляции	ГОм	≥ 5
Диапазон термокомпенсации	°С	-10… +40
Рабочий диапазон температур	°С	-20… +65
Диапазон температур хранения	°С	-30… +65
Степень защиты по ГОСТ 14254		IP67
Допустимая нагрузка	% от НПИ	150
Разрушающая нагрузка	% от НПИ	300
Материал датчика		Алюминиевый сплав

Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

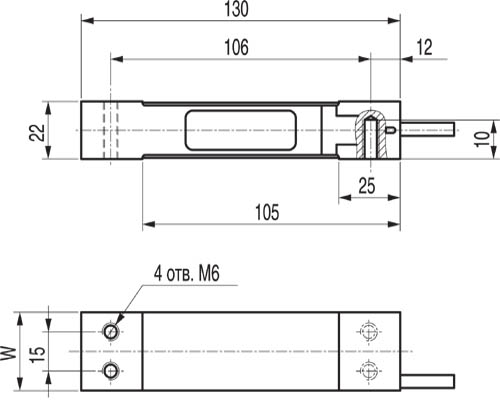

Модификация 1

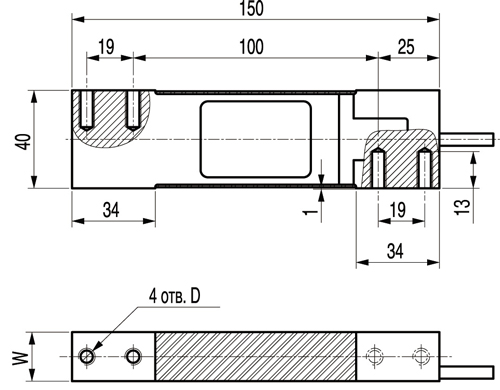

Модификация 2

Мод.	НПИ, кг	W, мм	D, мм	Размер болтов для крепления	Момент затяжки болтов, Н*м	Масса датчика, кг	Длина кабеля, м	Максимальный размер платформы, мм
1	5 10,20,30,40	25,4 30	— —	M6-8.8	10	0,15	0,5	350×350
2	5,10,20,30 50,100 200	20 25,4	М6 М8	M8-8.8	25	0,25	1	400×400

Стандартная комплектация

Исполнение согласно ГОСТ Р 8.726-2010: 3000 поверочных интервалов
Четырехпроводная или шестипроводная схема подключения
Экран соединен с корпусом

Опции

Взрывозащищенное исполнение в соответствии с требованиями ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99). OExiaIICT6 X
Свидетельство о поверке
