Назначение
Преобразователь аналоговых сигналов измерительный универсальный ИТП-10 предназначен для измерения и индикации физической величины (в частности давления), преобразованной в унифицированный сигнал постоянного тока 4…20 мА, в соответствии с ГОСТ 26.011.

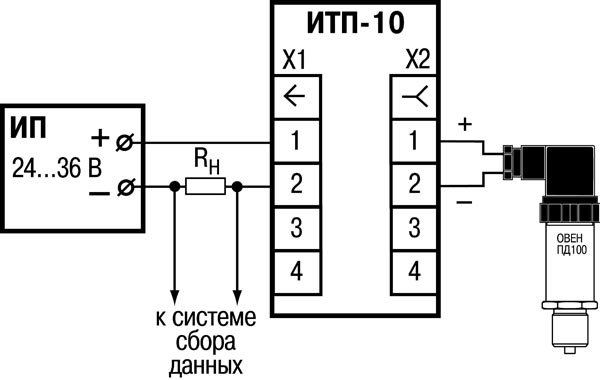

Прибор предназначен для использования в качестве местного индикатора в составе с преобразователями с выходным унифицированным двухпроводным сигналом 4…20 мА, снабженных сигнальным разъемом стандарта DIN 43650.
Прибор позволяет осуществлять следующие функции
- Измерять унифицированный двухпроводный токовый сигнал 4…20 мА
- Индицировать измеренное значение в заданном диапазоне
- Выбирать размерность индицируемого параметра (%, кгс/см2, кПа, МПа), размерность подсвечивается соответствующим светодиодом;изменять параметры конфигурации: диапазон измерений, количество знаков после запятой и т.д.
- Устанавливать зависимость измеряемой величины от входного сигнала: линейную или корнеизвлекающую
- Устанавливать функцию демпфирования колебаний входного сигнала
- Корректировать показания прибора и выходной сигнал подключенного датчика ОВЕН ПД100 посредством установки «нуля»
- Устанавливать пароль для предотвращения несанкционированного доступа к настройкам изделия
