Назначение модуля ввода параметров электрической сети МЭ110-224.1М
Прибор предназначен для измерения напряжения, силы тока, частоты, мощности, фазового угла и коэффициента мощности в однофазных сетях, преобразования измеренных параметров в цифровой код и передачи результатов измерений в сеть RS-485.
Прибор может быть использован в составе измерительных систем контроля и управления технологическими процессами на промышленных предприятиях и на объектах жилищно-коммунального и сельского хозяйства.
Прибор не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.
К прибору предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.
Конфигурирование прибора осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.
Модули МЭ110 ориентированы в первую очередь на отечественного потребителя
МЭ110 является полностью российской разработкой крупнейшего отечественного производителя средств промышленной автоматизации – компании ОВЕН.
Все это означает:
короткие сроки производства и поставки;
удобство приобретения через широкую дилерскую сеть;
гарантийное и постгарантийное обслуживание в сервисных центрах по всей России;
подробную документацию полностью на русском языке;
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Наименование
Значение
Напряжение питания
от 90 до 264 В переменного тока (номинальные значения 110, 220 или 240) частотой от 47 до 63 Гц (номинальные значения 50 и 60 Гц) или
от 20 до 375 В постоянного тока (номинальное напряжение 24 В)
Потребляемая мощность, ВА, не более
4
Время опроса, с, не более
1
Количество каналов измерения
1
Интерфейс связи
Интерфейс связи с мастером сети
RS-485
Максимальное количество приборов, одновременно подключаемых к сети RS-485, не более
32
Максимальная скорость обмена по RS-485, бит/с
115200
Протоколы связи, используемые для передачи информации
ОВЕН; ModBus-RTU;
ModBus-ASCII; DCON
Конструктивное исполнение
Габаритные размеры прибора, мм
110´ 76 ´ 27
Масса прибора, кг, не более
0,5
Степень защиты корпуса
IP20 со стороны передней панели,
IP00 со стороны клеммной колодки
Средний срок службы, лет
10
Средняя наработка на отказ, часов
50000
Измеряемые параметры
Измеряемый параметр
Диапазон измерений
Основная погрешность измерений, %
Прямое подключение
Подключение с использованием трансформаторов
Переменное напряжение, В
от 40 до 400
от 40×10-3 до 4000×103
±0,5
Переменный ток, А
от 0,02 до 5
от 2×10-5 до 5×105
±0,5
Активная мощность, Вт
от 20 до 2000
от 8×10-8 до 2×107
±1,0
Реактивная мощность, вар
от 20 до 2000
от 8×10-8 до 2×107
±1,0
Полная мощность, ВА
от 20 до 2000
от 8×10-8 до 2×107
±1,0
Частота, Гц
от 45,00 до 65,00
от 45,00 до 65,00
±0,5
Коэффициент мощности (cos φ)
от 0 до 1,000
от 0 до 1,000
±2,0
Прибор эксплуатируется при следующих условиях:
закрытые взрывобезопасные помещения без агрессивных паров и газов;
температура окружающего воздуха от минус 20 до + 50 °С;
верхний предел относительной влажности воздуха 80 % при 35 °С и более низких температурах без конденсации влаги;
атмосферное давление от 84 до 106,7 кПа.
По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ 52931-2008.
По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ 52931-2008.
По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N2 по ГОСТ 52931-2008.
По электромагнитной совместимости приборы относятся к оборудованию класса А по ГОСТ Р 51522-99. Допускается при подаче импульсных помех кратковременное прекращение обмена по сети RS-485. Обмен восстанавливается сразу по окончании действия помехи.
Подключение прибора к однофазной сети

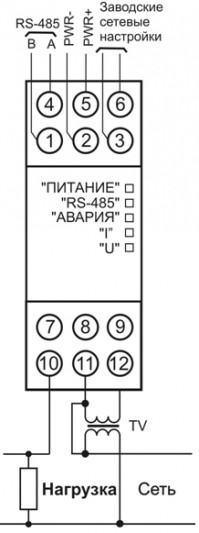

Подключение прибора к однофазной сети через согласующий трансформатор напряжения

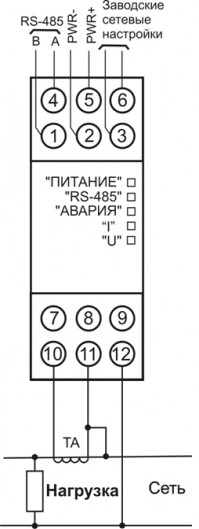

Подключение прибора к однофазной сети через согласующий трансформатор тока

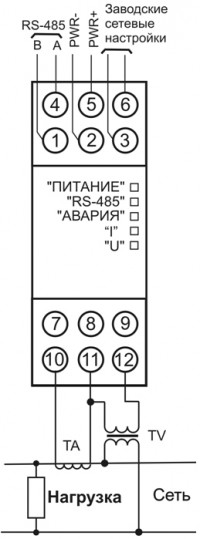

Подключение прибора к однофазной сети через согласующие трансформаторы тока и напряжения
Комплектность поставки МЭ110-224.1М
Прибор МЭ110-224.1М
Паспорт и руководство по эксплуатации
Гарантийный талон
Артикул: 5597
