На печатьИзмерители-регистраторы ОВЕН ЛОГГЕР100 применяются для контроля температуры и относительной влажности воздуха в различных отраслях промышленности, ЖКХ, логистических процессах (контроль холодовой цепи, грузоперевозки, хранение продукции на складах), сельском хозяйстве и быту.
Регистраторы ОВЕН ЛОГГЕР100 рекомендованы к использованию для контроля и регистрации температурно-влажностного режима при производстве, перевозке и хранении лекарственных препаратов в аптечных организациях, медицинских учреждениях, на складах фармацевтической продукции в соответствии Приказом Минздрава РФ от 31 августа 2016 г. N 646н «Об утверждении правил надлежащей практики хранения и перевозки лекарственных препаратов для медицинского применения».
Настройка параметров регистрации, анализ результатов измерений, сохранение данных в текстовом, графическом или табличном виде производится в бесплатном программном обеспечении «Конфигуратор ОВЕН ЛОГГЕР100». Даже неопытный пользователь легко настроит прибор и выгрузит результаты измерений благодаря интуитивно-понятному интерфейсу конфигуратора ЛОГГЕР100.
Преимущества даталоггеров ОВЕН:
- Внесены в Госреестр средств измерений РФ, Белоруссии и Казахстана.
- Бесплатная первичная поверка (интервал между поверками до 2 лет).
- Широкий диапазон измерения: — 40… +70 °C, 10… 95% RH.
- Точность измерения: ±1 °C, ±3% RH.
- Объем памяти: 32 000 значений.
- Период регистрации: от 2 с до 24 ч.
- Результаты измерений защищены от фальсификации.
- Компактный и прочный корпус.
- Питание от емкой батареи со сроком службы до 12 мес.
- Светодиодная индикация состояния прибора.
- Прямое подключение к USB-порту ПК без дополнительных аксессуаров (кабелей, считывающих устройств и т.п.).
- Бесплатное программное обеспечение для настройки прибора и анализа результатов измерения.
- Сохранение результатов измерения в текстовом, графическом или табличном виде.
Примеры использования ОВЕН ЛОГГЕР100
Смотреть вебинар
Автономные регистраторы температуры и влажности ОВЕН ЛОГГЕР100. Вебинар состоялся 9 июля 2014 года.
Скачать презентацию (1,6 Мб)
Технические характеристики
| Наименование |
ЛОГГЕР100-Т |
ЛОГГЕР100-ТВ |
| Диапазон измерения температуры |
— 40… +60 °C |
— 40… +70 °C |
| Точность измерения температуры |
±1°C* |
|
| Диапазон измерения отн.влажности |
— |
10… 95% RH |
| Точность измерения отн.влажности |
— |
±3%** |
| Точность измерения точки росы (25 °С, 40-95% RH) |
— |
±2 °С |
| Интервал между поверками | 2 года | 1 год |
| Объем памяти |
32000 значений температуры |
16000 значений температуры и 16000 отн.влажности |
| Период опроса |
от 2 с до 24 ч |
|
| Габаритные размеры |
101×25×23 мм |
|
| Вес (без батареи) |
20 г |
|
| Батарея |
3,6 В |
|
| Срок службы батареи |
1 год |
|
| Степень защиты корпуса |
IP34 |
IP31 |
| Совместимость программного обеспечения |
ОС Windows 98/2000/XP/Vista/7/8/10 |
|
(*) Пределы допускаемой основной погрешности измерения и регистрации температуры ЛОГГЕР100-Т:
- в диапазоне -10… +40 не более ±1°C,
- в диапазонах -40… -10 и +40 … +60 не более ±2°C.
Пределы допускаемой основной погрешности измерения и регистрации температуры ЛОГГЕР100-ТВ:
- в диапазоне -10… +40 не более ±1°C,
- в диапазонах -40… -10 и +40 … +70 не более ±2°C.
(**) Пределы допускаемой основной погрешности измерения и регистрации влажности ЛОГГЕР100-ТВ:
- в диапазоне 40… 60% не более ±3%,
- в диапазонах 20… 40% и 60… 80% не более ±3,5%,
- в диапазонах 10… 20% и 80… 95% не более ±5%.
Измерение относительной влажности при отрицательных температурах***
При необходимости измерения относительной влажности воздуха надо льдом следует вводить поправку, учитывающую разницу давлений насыщенного водяного пара над водой и льдом.
Эта поправка рассчитывается следующим образом:
По определению
Ψw = 100 p / psw, Ψi =100 p / psi,
где, Ψw, Ψi — относительная влажность воздуха над водой и льдом, соответственно;
p — парциальное давление водяного пара;
psw и psi — парциальные давления водяного пара, насыщенного относительно поверхности воды и льда, соответственно.
Отсюда легко выводится соотношение для пересчета относительной влажности воздуха, насыщенного относительно воды, в относительную влажность воздуха, насыщенного относительно льда:
Ψi =Ψw (psw / psi)
В таблице приведены значения поправочных коэффициентов (psw /psi) при различных температурах, на которые нужно умножать показания термогигрометра, измеряющего относительную влажность над водой, чтобы получить значение относительной влажности воздуха надо льдом.
В таблице Б.1 приведены значения поправочных коэффициентов (psw /psi) при различных температурах, на которые нужно умножать показания термогигрометра, измеряющего относительную влажность над водой, чтобы получить значение относительной влажности воздуха надо льдом.
| Температура | -0 | -10 | -20 | -30 | -40 |
| 0 | 1 | 1,104 | 1,219 | 1,347 | 1,489 |
| -1 | 1,010 | 1,115 | 1,231 | 1,361 | 1,504 |
| -2 | 1,020 | 1,126 | 1,243 | 1,374 | 1,519 |
| -3 | -1,030 | 1,137 | 1,256 | 1,388 | 1,534 |
| -4 | 1,040 | 1,148 | 1,269 | 1,402 | 1,549 |
| -5 | 1,050 | 1,160 | 1,281 | 1,416 | 1,565 |
| -6 | 1,061 | 1,171 | 1,294 | 1,430 | 1,580 |
| -7 | 1,071 | 1,183 | 1,307 | 1,445 | 1,596 |
| -8 | 1,082 | 1,195 | 1,320 | 1,459 | 1,612 |
| -9 | 1,093 | 1,207 | 1,334 | 1,474 | 1,628 |
Пример. Показания термогигрометра при температуре минус 22 °С — 76 % относительной влажности над водой.
Для перевода в значение относительной влажности воздуха надо льдом необходимо:
- определить из таблицы значение поправочного коэффициента для температуры -22 °С. Искомое значение коэффициента 1,243 находим на пересечении столбца «-20 °С» и «-2 °С».
- Умножаем поправочный коэффициент на показания термогигрометра: 76 % ×1,243 = 94,5 %. Таким образом, относительная влажность воздуха надо льдом составляет 94,5 %.
(***) Данные предоставлены ООО НПК «МИКРОФОР».
Модификации
Типовые применения ОВЕН ЛОГГЕР100
Измерители-регистраторы ОВЕН ЛОГГЕР100 предназначены для контроля температурно-влажностного режима на производстве, в логистических процессах, ЖКХ, сельском хозяйстве и быту. Некоторые типовые применения даталоггеров ОВЕН приведены ниже, а также показаны в промо-ролике.
Преимущества измерителей-регистраторов ОВЕН ЛОГГЕР100 оценят:
Контролирующие органы:
• Санэпидемстанции (СЭС).
• Управляющие компании, ЖЭУ и т.д.
Сетевые, розничные и оптовые магазины. Продовольственные базы, склады.
Транспортные компании. Автопарки грузовых автомобилей.
Примеры работы с ЛОГГЕР100

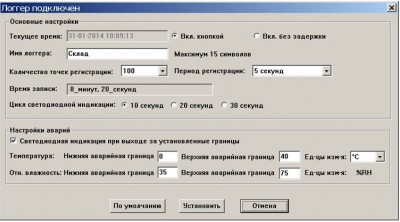

Настройка ЛОГГЕР100
В этой вкладке пользователь задает период регистрации, количество точек записи и аварийные (предельные) границы.

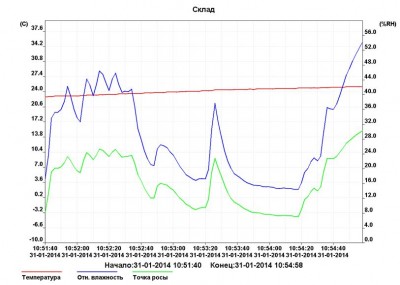

Графическое отображение данных
Графики полученных данных выводятся в плоскости координат: по оси Х отложены «Дата/Время», по оси Y – «Температура/Относительная влажность».

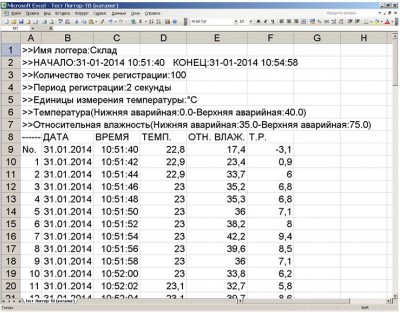

Экспорт данных в MS Excel
Результаты измерений могут быть сохранены в следующих форматах:
— текстовый (*.txt),
— табличный (*.xls),
— графический (*.bmp).
Документация и ПО
| Документация | ||||
| Руководство по эксплуатации Логгер100-Т | 388.8 kB | |||
| Руководство по эксплуатации Логгер100-ТВ | 410.11 kB | |||
| Листовка по Логгер100 | 2.79 MB | |||
| Сертификаты | ||||
| Декларация о соответствии на Логгер100 | ZIP | 131.07 kB | ||
| Сертификат средств измерений Логгер100-ТВ | Россия | ZIP | 332.5 kB | |
| Сертификат средств измерений Логгер100-ТВ | Казахстан | ZIP | 160.88 kB | |
| Сертификат средств измерений Логгер100-ТВ | Беларусь | ZIP | 181.95 kB | |
| Сертификат средств измерений Логгер100-Т | Россия | ZIP | 320.19 kB | |
| Сертификат средств измерений Логгер100-Т | Казахстан | ZIP | 159.66 kB | |
| Сертификат средств измерений Логгер100-Т | Беларусь | ZIP | 177.3 kB | |
| ПО | ||||
| Конфигуратор и драйверы для Логгер100-ТВ | ZIP | 7.12 MB | ||
| Конфигуратор и драйверы для Логгер100-Т | ZIP | 6.02 MB | ||
Комплектность
- Прибор ЛОГГЕР100
- Батарея (1/2 АА, 3,6 В)
- Кронштейн для крепления на стену
- Компакт-диск с программным обеспечением
- Крепежные элементы (саморезы) — 2 шт.
- Паспорт и гарантийный талон
- Руководство по эксплуатации
